      模擬問題:用波德圖繪制振蕩器

      發布時間:2021-11-18 來源:EDN電子技術設計 責任編輯:lina

      【導讀】根據仿真顯示,這個簡單的Colpitts振蕩器電路確實會振蕩,但為了查看被動組件的傳遞函數,當我嘗試使波德圖繪圖儀(Bode Plotter)正常工作時,開始遇到一點小麻煩...


      在使用Multisim SPICE工具分析振蕩器時,遇到了一點點模擬方面的小問題。


      這是一個簡單的Colpitts振蕩器電路,根據仿真顯示它確實會振蕩。然而,我想查看被動組件的傳遞函數,只是為了確保一切都能正常運作,而當我嘗試使波德圖繪圖儀(Bode Plotter)正常工作時,開始遇到一點小麻煩(圖1)。


      模擬問題:用波德圖繪制振蕩器

      模擬問題:用波德圖繪制振蕩器

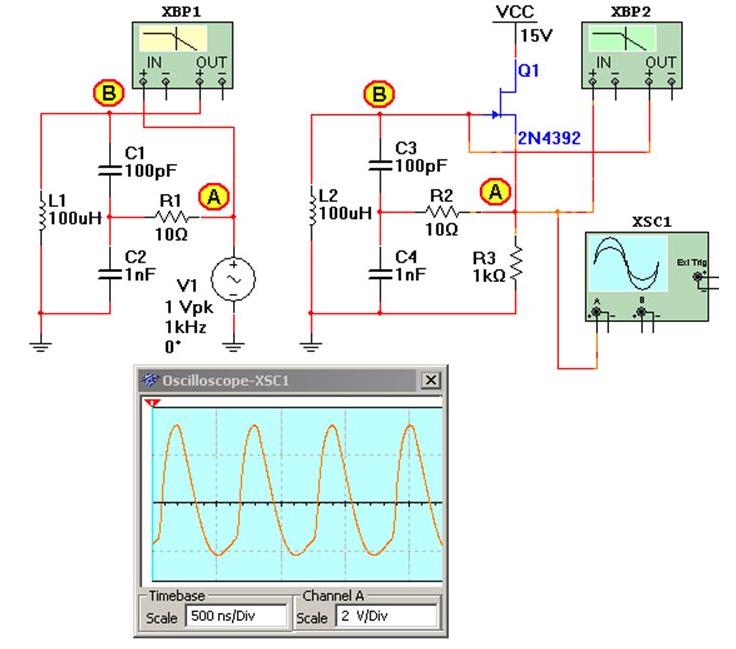

      圖1: 不成功的分析嘗試。

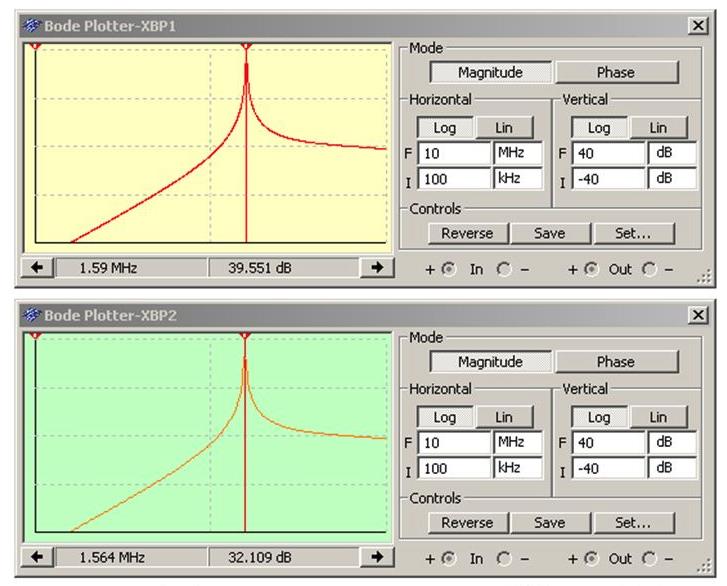

      光是在被動組件網絡上使用波德圖繪圖儀,就看到了我原本希望看到的:在正確頻率的傳遞函數中出現一個尖峰——本例中約為 1.6MHz。訊號源V1則提供Bode Plotter工具所需的電路激勵,以使該儀器正常運作。


       然而,當我嘗試在振蕩器電路上使用波德圖繪圖儀時,即使振蕩器能正常運作且傳送訊號,也沒出現任何反應。Bode Plotter并不接受振蕩器自身的振蕩作為電路激勵。我還得處理更多的部份才行(圖2)。


      模擬問題:用波德圖繪制振蕩器

      模擬問題:用波德圖繪制振蕩器

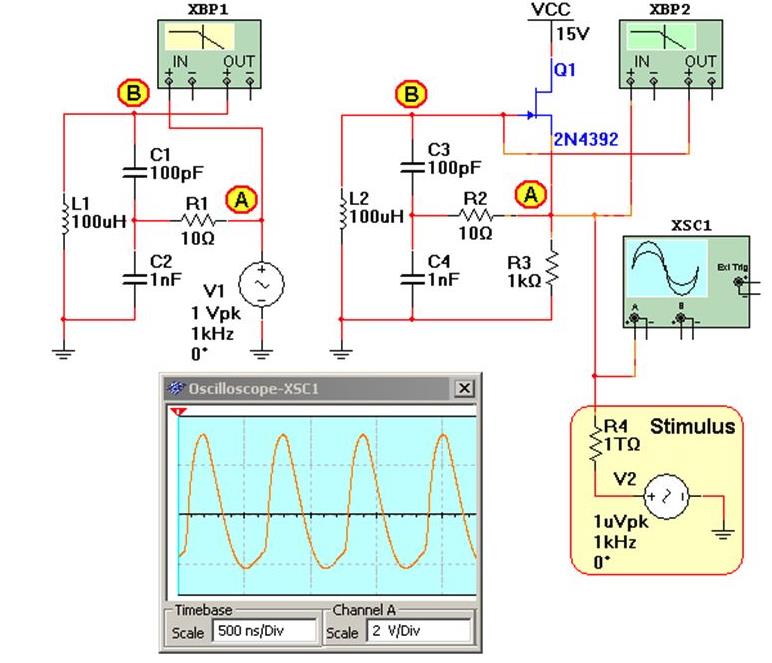

      圖2:成功的分析嘗試。


      如圖2 所示,我必須添加V2和R4作為外部刺激,才足以說服波德圖繪圖儀做好它份內的工作。(當你將一個無生命的東西擬人化時,是不是很有趣呢?)


      它當然沒花上太多時間。我為V2使用了1微伏(mV)峰值,并透過1兆奧姆(Ω)將其饋送至R3頂部。可以肯定的是,V2和R4對振蕩器的電路破壞性影響可以忽略不計,但是由于可以在模擬中包含這兩個部份,波德繪圖儀好像獲得了重生一樣,而且給了我一個可用的結果。


      也許我可以串聯1mV訊號與R3或類似的東西,但由于已經得到所需要的結果了,所以并沒有再進一步研究。


      可以肯定的是,被動組件的波德圖以及振蕩器中這些組件的波德圖略有不同,但我選擇將這種差異歸因于輕微的負載效應,而可能是受到2N4392閘極的影響。

      但結果夠好了!


      (參考原文:Simulation trouble: Bode plotting an oscillator,編譯:Susan Hong)
