【導讀】鉭電容以五氧化二鉭（Ta?O?）介質層為核心，通過高純度鉭粉燒結形成多孔陽極基體，經電化學氧化生成僅0.5-1nm的絕緣介質層，再覆蓋二氧化錳或聚合物陰極構成電荷存儲體系16。其介電常數達27，遠超鋁電解電容的8-10，賦予其超高容量密度（200μF/mm3）、低ESR（最低0.05Ω）及寬溫穩定性（-55℃~125℃容差±5%）。在AI服務器、植入醫療設備等場景中，鉭電容憑借納米級介質控制與固態結構，成為高可靠電子系統的“能量心臟”。
鉭電容以五氧化二鉭（Ta?O?）介質層為核心，通過高純度鉭粉燒結形成多孔陽極基體，經電化學氧化生成僅0.5-1nm的絕緣介質層，再覆蓋二氧化錳或聚合物陰極構成電荷存儲體系16。其介電常數達27，遠超鋁電解電容的8-10，賦予其超高容量密度（200μF/mm3）、低ESR（最低0.05Ω）及寬溫穩定性（-55℃~125℃容差±5%）。在AI服務器、植入醫療設備等場景中，鉭電容憑借納米級介質控制與固態結構，成為高可靠電子系統的“能量心臟”。
一、核心原理與結構優勢
1. 納米介質層的能量存儲機制
鉭電容陽極經高溫燒結形成海綿狀多孔結構，表面積提升50-100倍，電化學氧化生成的Ta?O?介質層厚度不足1nm，介電強度卻達600kV/mm，為鋁電解介質的3倍。當電壓施加時，電荷密集存儲于介質界面，配合PEDOT（聚3,4-乙烯二氧噻吩）等聚合物陰極，漏電流可低至0.01CV（100μF型號<1μA）。例如心臟起搏器采用47μF鉭電容，實現10年待機漏耗控制。
2. 四大核心優勢定義技術壁壘
●體積效率：0402封裝（1mm3）實現22μF/10V容量，較同規格MLCC提升10倍；
●高頻響應：100kHz下阻抗衰減僅5%，服務器主板采用10μF/2.5V鉭電容陣列可瞬時提供50A電流；
●壽命與可靠性：美軍試驗中，AVX/KEMET鉭電容模擬運行100萬小時僅1次失效（等效114年）；
●環境耐受：軍規型號（如KEMET T495）耐沖擊50000g，用于導彈制導系統。
二、鉭電容與陶瓷電容的性能對決

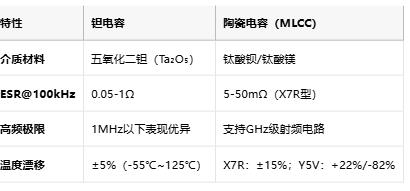

1. 材料與頻率響應的本質差異

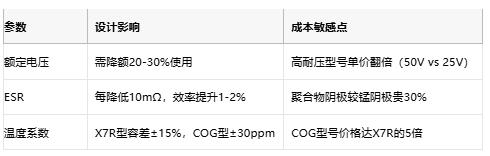

設計影響：
●鉭電容：CPU供電去耦首選，但10MHz時ESR升至200mΩ，需并聯MLCC優化紋波3；
●陶瓷電容：5G基站射頻模塊優選，插損<0.2dB@6GHz，但容值隨電壓變化顯著（如50V型號在20V時容值衰減40%）。
2. 失效機制與設計陷阱
●鉭電容：電壓敏感性強，50V額定型號實際工作需≤35V，且需串聯電阻限制浪涌電流（1Ω/A規則）；反接或過壓易引發熱失控（錳陰極型閾值200℃）16；
●陶瓷電容：PCB彎曲或振動易致介質層開裂，失效表現為容值漂移或開路。
三、應用場景深度適配
1. 超可靠場景：軍工與醫療
●植入醫療設備：依賴22μF/4V超薄鉭電容（漏電流<0.5μA），厚度0.8mm，延長設備續航；
●航天/導彈：振華新云軍規鉭電容采用鈀銀電極與玻璃密封工藝，自主可控率超90%。
2. 高性能計算與通信
●AI服務器：英偉達GB200采用Vishay vPolyTan聚合物鉭電容，漏電流僅鋁聚合物的1/5（同規格33μF型號：12μA vs 66μA）；
●5G基站：平尚科技混合陣列方案，鉭電容（儲能）與MLCC（高頻濾波）集成封裝，體積縮減30%，紋波從80mV降至20mV。
3. 新能源汽車電子
●BMS系統：鉭電容（如TCJ107M016R）通過150℃/1000小時老化測試，漏電流<1μA，用于SOC估算電路3；
●OBC模塊：KEMET聚合物鉭電容耐壓達80%額定值，支持快充高頻切換。
四、成本與選型要則
1. 參數關聯與成本杠桿
成本構成：
●原材料占比：鉭粉（40%）+陰極材料（25%）+封裝（20%）；
●國產替代：風華高科100μF/16V鉭電容單價￥1.5，僅為AVX同規格（￥4.0）的37.5%。
2. 選型避坑鐵律
●電壓冗余：工作電壓≤70%額定值，避免浪涌擊穿；
●高頻場景混合設計：鉭電容并聯MLCC（如10μF鉭+100nF X7R），覆蓋全頻段濾波；
●國產替代路徑：消費電子可選風華高科；軍工/車規首選振華新云、KEMET。
五、頭部原廠全維對比：性能、成本與供應韌性

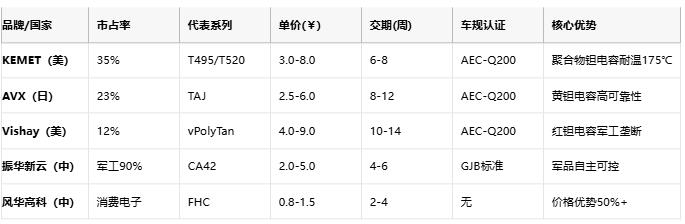

國際與國內品牌技術商業化能力對比
數據來源：行業報告（2024-2025）510，單價為1k pcs報價
供應鏈風險提示：
●進口品牌交期長達8-14周，缺貨期價格漲幅超50%；
●國產交期穩定在4周內，但車規認證覆蓋率不足10%（2025年目標25%）。
六、選型策略：場景化決策指南
1. 超可靠場景（軍工/醫療）：
●首選Vishay紅鉭或振華新云，耐沖擊≥50000g，失效率<0.1ppm；
●避免成本妥協，民用型號失效率差距達10倍以上。
2. 高性能計算（AI服務器/5G）：
●采用KEMET聚合物鉭電容，ESR<50mΩ，支持50A瞬態電流；
●并聯0201封裝MLCC（如平尚科技方案），抑制高頻紋波。
3. 成本敏感型（消費電子/家電）：
●選用風華高科FHC系列，單價控制在￥1.0以內，DCR放寬至200mΩ；
●通過電壓降額設計（如5V電路選10V型號）補償可靠性。
結語：技術演進與國產化機遇
鉭電容技術正向三維多孔結構（比容500μF/mm3）與自修復介質層（壽命延長5倍）突破。國產廠商在消費電子領域產能占全球65%，但高端市場仍被KEMET、AVX壟斷。破局需攻克三大關卡：納米鉭粉提純（純度>99.99%）、聚合物陰極合成工藝、AEC-Q200認證體系——這將是中國鉭電容產業從“量大”到“質強”的關鍵一躍。
