中心議題：

• 數字電視系統的常規場測方案及場測目的

本文介紹了數字電視系統的一些常規場測方案及場測目的。其工作范圍包括接收，解調以及還原出傳輸數據。數字電視的測試往往著重于幾個特定的方面，測試方案著重是為了達到以下幾個目標。

(1)確定環境變量，并確定其最小可變范圍。
(2)測量實際服務對應的覆蓋范圍。
(3)收集對提高數字電視系統性能有用的數據。

1 場測的分類

Ad Hok廣播小組定義了4種接收模式：固定接收，便攜式，步行，移動接收。

(1)固定接收就是指由固定的天線和接收機來進行的接收。
(2)便攜式接收定義為接收機可以從一處搬移到另一處，它使用一組設備齊全的天線進行接收，但在進行接收操作時已然是固定的。
(3)步行接收定義為在低速運動的情況下進行接收，速度≤5 kph(3．1 mph)。
(4)移動接收是指在高速運動的情況下進行接收，速度一般>5 kph(3．1 mph)。

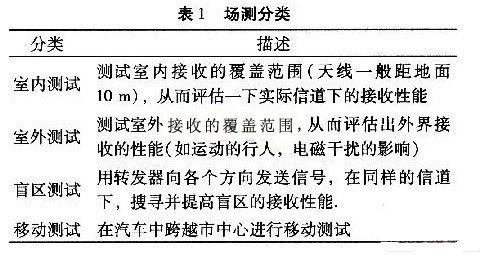

根據4種不同的接收模式，場測也具有4個方面組成，如表1所示。

文中主要針對室外接收來進行描述，對外場測試 主要分為以下幾個方面：

(1)覆蓋測試。
覆蓋的含義就是指確定實際電磁強度達到某個指定的指標。通常覆蓋測量有兩個目的：第一是檢測發射天線的功能；第二是為不同地形的傳輸算法提供輔助數據，以用于頻段的規劃以及估計潛在的干擾。

這些測試方案，首先是將天線架在離地約10 m的地方，然后校正天線到某個標準的偶極，以驗證其覆蓋、發射天線的發射模式，并提供實測數據，用來在分配的頻段上開發出基于這些因素的傳輸算法。

(2)服務測試。
服務測試，也稱為可接納性測試，定義為在各種各樣實際環境下，測試數字電視信號能被正確接收解碼的最低條件。

服務測試通常是把接收機連接到一臺數據記錄設備上，再利用后者得到信號級別、邊緣門限、誤碼率、自適應均衡參數以及其他信息。這些結果是通過使用各種天線測試不同的時間而得到，一般情況下，在正規測試中是不可重復的。

(3)獲得信道特性。
捕獲信道特性，具有特殊的意義，文中指的是得到信道參數，這是通過在特定的時間、地點，使用特定的固定或移動天線，用已知信號進行測量。信道對確知信號的影響包括信號等級的改變，沖擊噪聲、邊界干擾以及多徑效應。

2 場測信號和儀器

2．1 場測信號
(1)服務內測量。服務內測量是使用未作修改的數字電視信號本身，通過重復播放一段有伴音的視頻序列，并*估圖片質量。

(2)服務外測量。所謂服務外就是指無法正常接收電視節目，對于服務外測量，發射和接收將使用特殊的裁剪過的信號。這些信號具有和普通數字相等的平均功率并占據相同的頻帶，但因為服務區外特定的信道特性而進行了一些裁剪，一段普通的測試信號是一串帶有伴音的重復播放的視頻序列，用于*估碼流的錯誤。這些測試碼流是未受干擾的沒有間隔的循環序列構成的。信號的比特率貼近信道容量，以最大化檢測視頻錯誤概率的精度。使快速錯誤檢測達到最優。
[page]
2．2 場測儀器

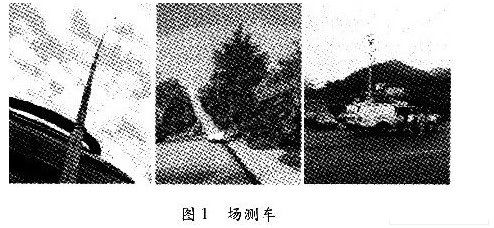

場測儀器是架在車上，在車上豎一個電線桿，離地10 m處安置一個接收天線，再附加一些接收機、*器、測量儀等設備。天線接收到的信號送入車內，如圖1所示。

場測工具的設計分為兩種，一種是強制的，是場測過程中必須用到的設備，另一種是可選的，用于幫助測試者進行判斷。

3 場測的方法

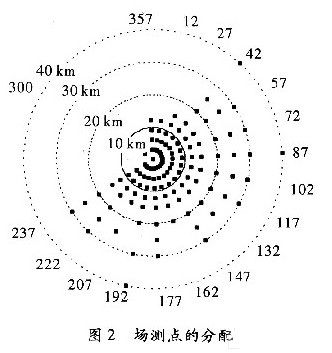

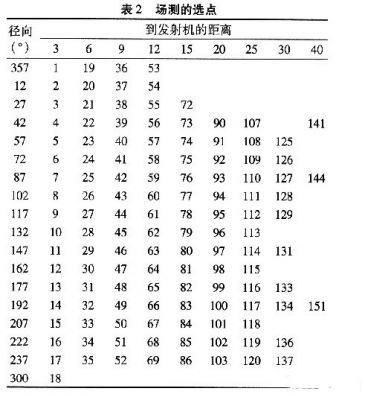

覆蓋測試是根據特定的半徑和幅角在圓周上進行選點的，這些測試點的選擇總共包含18個不同幅角(12，27，42，58，72，87，102，117，132，147，162，177，182，207，222，287，300，357)，對應于以發射機為圓心的3，6，9，12，15，20，25，30和40 km這幾個半徑上。選點是出于幅角的考慮，展現了至少45 dBμV／m內的場強估計，并根據地形信息通過算法得到有用信息。圖2展示了場測選點的地形分配，測試點的具體參數，如表2所示。

[page]
在實際中，覆蓋測試必須考慮到時間因素，信道參數的測量是和不同的季節和氣候變換相關聯的。

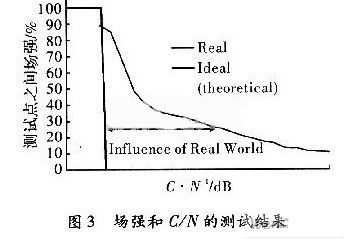

場測結果有兩種紀錄方法，一種是記錄各測試點的場強相對于該區域場強門限的百分比，對于不同的點，又分為兩種情況。如果在接收邊緣區域，場強門限(Elim)定義為：Elim=Erec-M，se M>0 dB，如果不在邊緣區域，則Elim>Erec，se M=0 dB。另一種記錄方法是記錄各測試點的場強相對于接收門限信噪比的百分比，如圖3所示。

4 結束語

本文介紹了場測的各種分類以及覆蓋測試的具體方案，可以使讀者對數字電視實地測試技術有一個概念上的清晰了解。
