高頻感應加熱電源是目前在工業制造領域中被廣泛應用的加熱設備，其本身應用了串聯諧振逆變器進行系統設計，加之具有高效、低功耗和清潔等多重優勢，使這種感應加熱電源在最近兩三年中得到了迅速的普及。那么，為什么高頻感應加熱電源設備在進行研發時，大部分工作人員會選擇使用串聯諧振逆變器呢？本文將會就這一問題進行簡要介紹和分析。

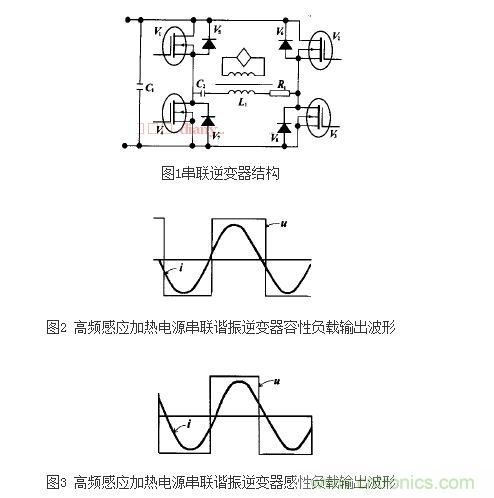

作為高頻感應加熱電源設備的重要組成部分，串聯諧振逆變器在工作中具有損耗低、工作適應性良好等優勢。這種逆變器在實際應用中也被稱為電壓型逆變器，其基礎結構的原理圖如圖1所示。在實際工作的過程中，串聯諧振型逆變器的輸出電壓為近似方波。由于電路工作在諧振頻率附近，使振蕩電路對于基波具有最小阻抗，所以負載電流ia近似正弦波。同時，為避免逆變器上、下橋臂間的直通，換流必須遵循先關斷后導通的原則，在關斷與導通間必須留有足夠的死區時間。下圖中的圖2和圖3分別示出容性負載和感性負載的輸出波形。

當串聯諧振逆變器處于低端失諧狀態時，它的工作波形如上圖圖2所示。由圖2可以看到，當電壓型逆變器工作在容性負載狀態時，輸出電流的相位超前于電壓相位，因此在負載電壓仍為正時，則電流先過零，上、下橋臂間的換流則從上、下橋臂的二極管換到下、上橋臂的MOSFET。此時，由于MOSFET寄生的反并聯二極管具有慢的反向恢復特性，因此使得在換流時會產生較大的反向恢復電流，從而會讓器件產生較大的開關損耗，而且在二極管反向恢復電流迅速下降至零時，會在與MOSFET串聯的寄生電感中產生大的感生電勢，而使MOSFET受到很高電壓尖峰的沖擊。



在結束了串聯諧振型逆變器的容性負載工作狀態分析后，接下來我們再來看一下當其處于感性負載狀態時的工作情況。當電壓型逆變器工作在感性負載狀態時，它的工作波形見上圖圖3。從圖3中可以看到，此時輸出電流的相位滯后于電壓相位。在感性負載工作狀態下，電壓型逆變器的換流過程是這樣進行的：首先當上下橋臂的MOSFET關斷后，負載電流換至下上橋臂的反并聯的二極管中，在滯后一個死區時間后，下上橋臂的MOSFET加上開通脈沖等待電流自然過零后從二極管換至同橋臂的MOSFET。然而，由于MOSFET中的電流是從零開始上升的，因此此刻在電壓型逆變器中基本實現了零電流開通，其開關損耗很小。



此時需要注意的一個問題是，在該條件下工作的串聯諧振型逆變器，其本身的MOSFET關斷時電流尚未過零，因此仍會存在一定的關斷損耗。但是由于MOSFET關斷時間很短，預留的死區不長，加上因死區而必須的功率因數角并不大，所以適當地控制逆變器的工作頻率并使之略高于負載電路的諧振頻率，就可以使上下橋臂的MOSFET向下上橋臂的反并聯的二極管換流。在進行該種操作的同時，其瞬間電流也是很小的，即MOSFET關斷和反并聯二極管開通是在小電流下發生的，這樣也限制了器件的關斷損耗。



從上文中我們對串聯諧振型逆變器的分析來看，在進行合理設置的前提下，這種電壓型逆變器正常運行時所造成的開關損耗很小。因此，它可以工作在較高的工作頻率下。這也是為什么高頻感應加熱電源在設計時更多的會選擇電壓型逆變器的主要原因之一。
