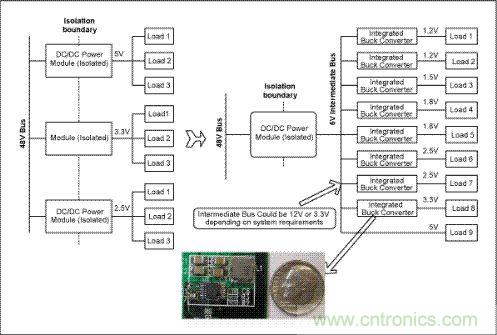

圖1. 與電信單板上傳統的分布電源架構(左邊)相比，集成開關調節器(右邊)具有更高效率和可靠性，能夠加快設計進程、縮小電路板面積。

采用集成開關調節器的優勢

電子行業的很多領域，包括電源電子行業，其共同目標是集成系統元件，以降低總體成本、提高可靠性，并且盡可能縮小PCB面積。在過去的二十年，電源管理IC制造商開展了大量工作，在芯片內部集成眾多功能，以滿足隔離、非隔離型DC-DC轉換應用的需求。

集成開關電源在一個封裝中集成了MOSFET、柵極驅動器以及用于DC-DC開關轉換的PWM控制器，這已不再是新的概念。當前所面臨的問題是如何提高這些器件的輸出電流能力以及增強此類器件的功能。它們非常適合現代通信單板中分布式電源所要求的緊湊、多通道負載點電源，能夠?qū)討B(tài)負載提供卓越的瞬態響應。

為通信系統板設計、開發、測試電源會占用單板開發過程相當多的時間。除PCB布局所花費的時間外，電源開發中一個主要問題是解決布局相關的問題，這些問題包括：不合理的功率級布局、不恰當接地、將敏感的模擬走線布在電流和電壓快速變化的電源線附近、沒有為電壓和電流檢測提供開爾文連接、EMI超標、去耦電容的位置不正確等。當電源采用多個外圍分立元件時，這些問題中極有可能產生布板錯誤。

相反，集成開關調節器將功率級(MOSFET和柵極驅動器)和電流檢測功能集成到了器件內部，從而消除了與PCB相關的諸多問題，進而避免了大部分布板問題。不僅如此，集成開關調節器的引腳配置在設計中也有意避開了元件布局和接地問題。集成開關調節器通常提供結構緊湊、經過優化與驗證的PCB布局，有助于縮短開發周期，加快產品上市。

由于現代電信系統環境需要高性能、小尺寸設計，PCB空間變得更加緊張。將功率級和PWM控制器集成到芯片內部能夠有效節省空間；集成開關調節器能夠工作在較高的工作頻率，允許使用小尺寸的輸入/輸出電容、電感及其它濾波電容，與分立方案相比，進一步節省了電路板空間。較高的工作頻率還能夠設計較寬的控制環路帶寬，支持快速負載瞬態響應。

電源轉換效率是衡量電源性能的重要指標，這也是用開關電源替代線性穩壓器的主要原因。當然，開關轉換器會引入較高的噪聲和EMI。開關電源的功耗包括：傳導損耗(與MOSFET導通電阻RDS(ON)有關)和開關損耗(與MOSFET在通、斷狀態之間的轉換速度有關)。工作頻率較高時，開關損耗占主導地位，因為每秒鐘發生多次的MOSFET開、關轉換。轉換時間取決于柵極驅動電路的阻抗，該電路控制MOSFET的開啟、關閉。對于采用分立MOSFET和柵極驅動器的電源來說，由于具有MOSFET引腳電感和引線電感等寄生參數，因此高頻時柵極驅動阻抗較大。集成開關調節器通過將柵極驅動器和MOSFET集成在單個封裝內，降低了寄生元件，從而在高頻時提供更快的轉換時間和更好的效率。

熱管理是大型系統中電源設計的重要指標。在負載點架構中，電源轉換所產生的熱量分布在各個集成開關調節器內，而非集中在一個電源模塊。集成開關調節器效率越高，所產生的熱量越少。除此之外，集成開關調節器通常采用增強散熱封裝，將裸焊盤直接焊接在PCB上，并通過散熱過孔(直徑8mil至12mil)將熱量傳導至地平面(地平面將熱量擴散到整個單板，從而不需要使用龐大的散熱器)。最后，熱關斷電路直接控制集成開關電源，能夠在發生過熱時提供有效保護，避免器件損壞，從而提高系統的可靠性。

集成開關調節器提供多種封裝以及較寬的輸入電壓(3V至12V)范圍和輸出電流(< 1A至10A)范圍。低功率器件的封裝有：SOT、MSOP以及TSSOP。大功率器件采用QFN、BGA等封裝形式，能夠耗散較大功率。

集成開關調節器是現代電信系統中等電源總線的理想選擇。與基于分立MOSFET、柵極驅動器和控制器的調節器相比，集成方案可以大大縮短產品上市時間、節省空間、提高效率、簡化系統熱管理，并具有更高的可靠性。
