LED具有低功耗、壽命長、環保等鮮明的特點，在從小尺寸背光應用領域向大尺寸面板背光進行滲透之后，現在進一步向通用照明應用領域擴張，目前已經在景觀、建筑、商業、汽車、移動照明等領域快速發展。

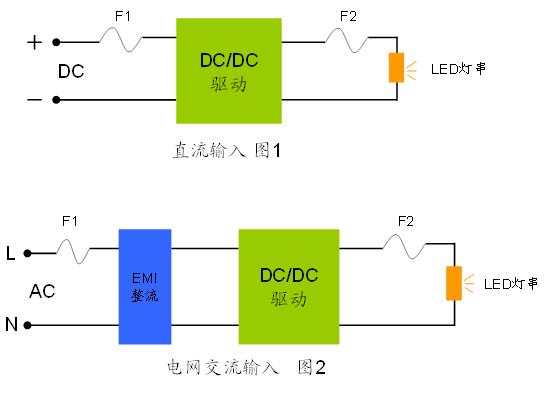

面對LED照明的眾多應用領域，由于市場并沒有形成統一的規范，存在多種多樣的驅動解決方案，但是萬變不離其宗，從過流保護的角度來看大體上根據燈體的輸入電流來可以分為：直流輸入和電網交流輸入兩種最基本的類型，兩種類型的主要區別在于驅動電源是否有交流轉直流的模塊。當然市場上也有很多電阻、阻容降壓等低成本解決方案，沒有EMI整流和恒流驅動的模塊，但是由于初級端保險絲的選用要求與圖2是一致，在此歸入第二種類型。
針對LED照明過流保護的主要目的有3個：
第一，保護人身財產安全的目的，一般在電源輸入電壓比較高的應用場合常常為此目的增加保護器件。
第二，將子系統與外界系統隔斷，如果外界系統出現不穩會影響到子系統的安全；另一方面子系統內部出現器件損壞，如并聯器件出現短路失效模式，或者由于外界因素導致內部原本安全的絕緣等級遭到破壞，導致內部電路對地短路，如果沒有保險絲動作與外界系統隔斷又沒有及時采取有效措施的話，將造成外部系統的保險系統動作，這將造成整個供電系統的間斷，而這在諸如醫院等重要場所會間接造成意外的損失，甚至可能會造成人員傷亡，所以有時候需要在電源輸入端加2個保險絲。
第三，保護重要且貴重的電子組件或者器件。對于LED照明燈具來說，LED燈珠的成本占整個燈具成本的大部分，在非隔離式的電源驅動或非恒流驅動的電路中，需要對驅動的輸出端進行必要的過流保護。
由于電源輸入的架構不一樣，在選用過流保護器件的關注點上有著比較大的區別：
1、針對直流輸入類型的DC in保險絲的選用，需要特別關注保險絲的溫度折減系數參數，由于大功率LED的發熱量比較大，在LED燈杯內部的溫度相對較高，如果選用溫度折減比較大的保險絲就會選擇電流較大的規格，在同樣的工作電流下，電流規格大的保險絲的保護能力相對要降低一些；另外DC in的位置，由于后端都會使用電容濾波，會產生比較大的開機脈沖電流，所以在此部位選擇保險絲需要注意嚴格考慮脈沖的條件，否則錯誤選項易造成保險絲被開機脈沖沖斷現象，很難經過很多次開關機實驗和浪涌電流實驗，在此推薦使用耐脈沖能力強的產品。
2、針對驅動輸出端的保險絲選型，在注意保險絲溫度折減系數的同時，還需要考慮保險絲的熔斷速度指標，由于此處電流波動不大，在電路出現異常或者元器件失效的情況下，需要快速切斷電路，保護后端的LED燈串，在此位置推薦選擇快斷類型和溫度折減小的保險絲。
以上2種場合一般市場上有比較多的貼片低壓保險絲可供選擇，比如AEM科技的SolidMatrix®技術的保險絲，尺寸從0402到1206，電流規格從0.5到30A，有快斷、快快斷、耐高脈沖、慢斷等多個不同系列，不同規格，不同特性的產品供各位工程師選用。
3、而針對交流輸入LED照明的AC in位置，特別是LED球狀燈泡既需要考慮保險絲的尺寸問題，又需要考慮保險絲的耐電壓值。但是目前市面上能夠承受交流寬電壓范圍的保險絲一般體積比較大，很少有貼片的小體積保險絲耐壓值可以達到250VAC，針對此應用困局，AEM科技推出了AirMatrixTM AF2系列貼片保險絲，體積只有6.1mm*2.5mm*2.2mm，投影面積只是普通塑封引線式保險絲的25~45%，雖然身形嬌小但是卻可以承受250VAC的電壓，同時還具有高一致性、低內阻、高耐脈沖能力等優點，會帶給各位工程師朋友全新的應用體驗。
有一些工程師朋友認為保險絲無論使用在正負極、零線火線在發生過電流都能斷，都能起到保護作用。在這里與各位工程師朋友分享一下經驗，保險絲需要與地有電位差的線路上，使用在地線上的保險絲也能切斷電路，但是切斷之后整個照明電器與大地依然存在電位差，一旦發生內部器件短路將造成電路危險。所以在有些插座可以反插的國家，如德國或中國，從安全的角度來講，需要考慮在某些可以反插的LED照明燈具的LN上最好都加上保險絲。
