【導讀】很多人在談到三相電時認為是單相的、多了一個接地孔的三孔插座，就是因?yàn)閷?duì)三相電和三孔插座的概念出現了偏差。本文針對這個容易出現誤差的常識性錯誤進行糾正。
三相交流電是電能的一種輸送形式，簡稱為三相電。三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。
工業用電一般使用三相電較多，但是，我們?nèi)粘Ｉ钪卸嗍褂脝蜗嚯娫础Ｈ撞遄鋵?shí)是單相電，一個火線，一個零線，一個是接地。
三相電的發電原理
發電廠發電一般是通過水利、火力、風力等自然能轉換為動能驅動大型電磁鐵產生正弦交流電，為了最大化發電效率，一般要在發電機中安裝三個線圈。
因?yàn)橥ㄟ^實際應用以及結合發電機的造價成本，發現使用三個線圈是最穩定最經濟的方案，發電機中的這三個線圈兩兩呈120度夾角分布，這樣發電機輸出電就有三相，分別稱為A、B、C相。

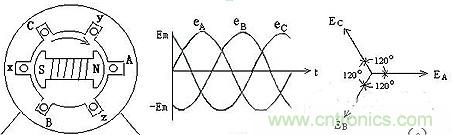

圖1 三相電的發電原理
三相電的傳輸方式從發電廠輸出三相電之后，首先通過升壓變壓器將交流電升壓到十幾萬伏后輸送到很遠的地方，然后通過降壓變壓器把高壓降為低壓供給民用（220V）或工業用（三相380V）。
在輸電鐵塔上，常常能看到多根高壓輸電線，仔細觀察可以發現塔頂有兩根細線，這不是輸電用的，而是避雷線，也叫地線。
避雷線下面就是輸電線路，根數都是3的倍數，這三根線就是我們常常說的火線，他們連接到發電站的三相供電線路，也就是上面我們提到的交流發電機輸出的三相電。

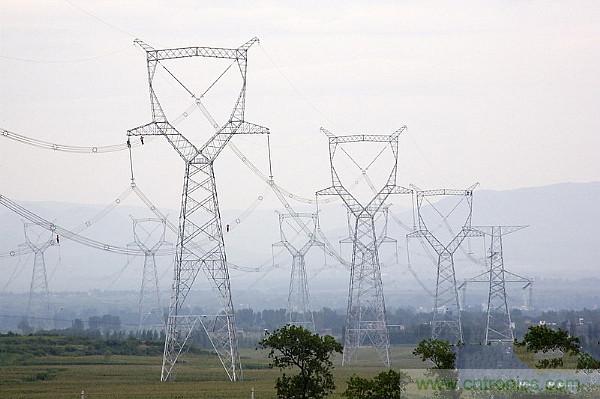

圖2 三相電傳輸
三相電應用和接線三相電主要是應用在工業領域，給那些需要接在三相電源上才能正常工作的負載進行供電。
其實三相設備和單相設備，在接線上的區分是非常明顯的，如下圖所示。
圖3 三相設備和單相設備接線區分示意圖
三相電常見問題：不平衡在使用三相電的過程中，理想的三相電應該是完美的正弦波，但是一些因素會使波形偏離正弦，由此便產生電能質量問題，如三相不平衡。
三相不平衡由各路負載不均而引起，主要危害是增加線路及配電變壓器的電能損耗、影響用電設備的安全運行、電動機效率降低。
三相負荷不平衡輕則降低線路和配電變壓器的供電效率，重則會因重負荷相超載過多，可能造成某相導線燒斷、開關燒壞甚至配電變壓器單相燒毀等嚴重后果。
三相電的主要優勢
三相電能夠得到普及，這與其自身的優勢有很大關系。
其一，在發電方面，三相交流發電機比相同尺寸的單相交流發電機容量大；
其二，在輸電方面，如果已同樣電壓將同樣大小的功率輸送到同樣距離，三相輸電線比單相輸電線節省材料；
其三，在用電設備方面，三相交流電動機比單相電動機結構簡單、體積小、運行特性好，因此三相制是目前各國的主要供電方式，我國的三相電線電壓是采用380V。
