【導讀】微軟手環自面世以來就備受矚目，業內關注得更多的是其內部的十余顆傳感器，在智能穿戴產品中使用到這么多數量的傳感器還是首例。大家跟著小編來拆解微軟手環，看看其內部雙電池、多傳感器設計到底是為它本身加分還是減分？
微軟手環自面世以來就備受矚目，業內關注得更多的是其內部的十余顆傳感器，在智能穿戴產品中使用到這么多數量的傳感器還是首例。Microsoft band使用了包括溫度傳感器、麥克風、皮膚電感應、三軸加速度計、螺旋儀、紫外線傳感器、心率傳感器等等。
微軟手環并未針對中國市場，上市以來也總是數量有限，頗費周折我們才海淘到一只，這里分享其拆解：

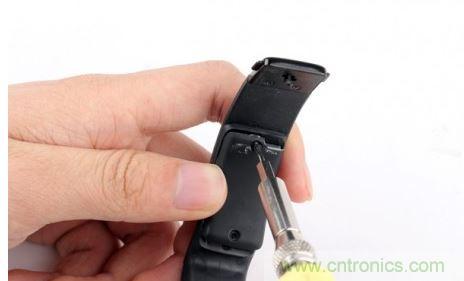

手環的整體外觀設計上并不是一體化，背面有幾顆螺絲，很容易就找到拆解的方向。先把背后的4顆螺絲擰下來。

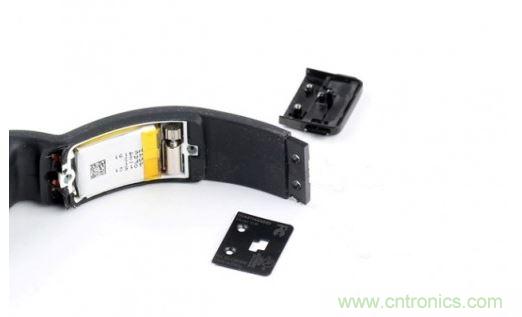

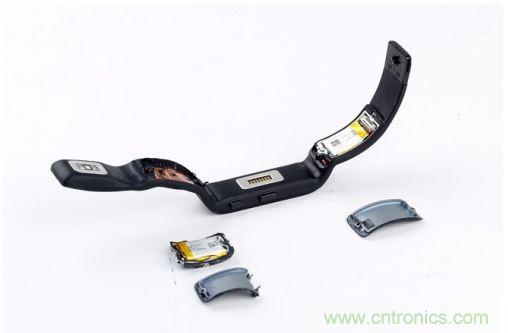

接著撬開電池蓋，可見手環內含2塊電池。容量為100mAh ，與我們之前拆過的Nike Fuel Band、華為手環一樣。雙電池設計意在盡可能的延長設備的續航時間，卻也一方面使得手環尺寸更大。

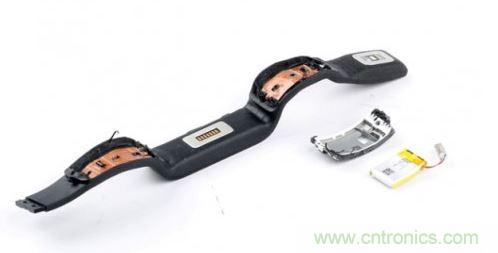

取螺絲、取下環帶上的搭扣的金屬片和搭扣，同樣的方法取下另一邊的電池和電池支撐底座。

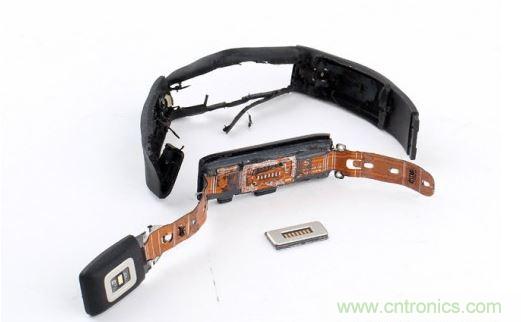

分離整個連接整個手環大部分器件的排線和外部的橡膠外套，并取下充電觸點的器件。

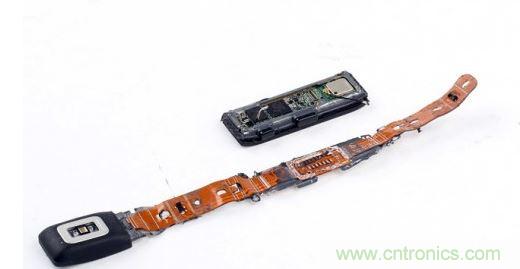

分離屏幕和貼合在一起的主板以及主板的支撐，以及將連接手環大部分器件的排線分離。

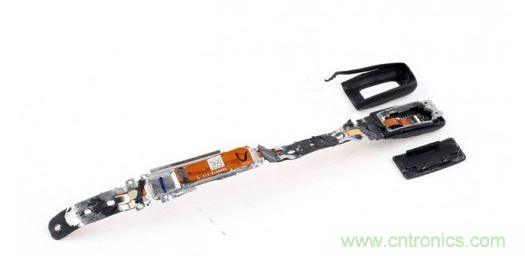

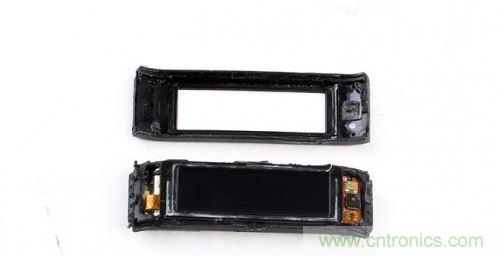

接下來開始分離屏幕和主板，首先把屏幕的塑料蓋取下。

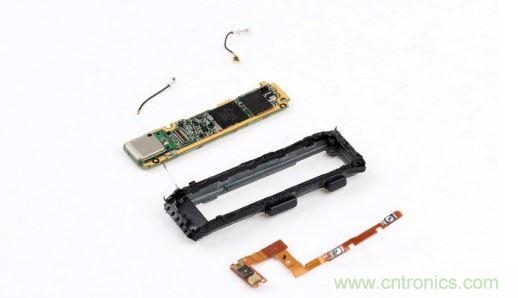

分離開電路板。
最后我們來把心率傳感器拆開。首先取下外面的膠套，并且利用撬棍把下面另一部分搭扣取下，可以看見他和手環排線是連接在一起的，內部有一塊PCB的小板子。

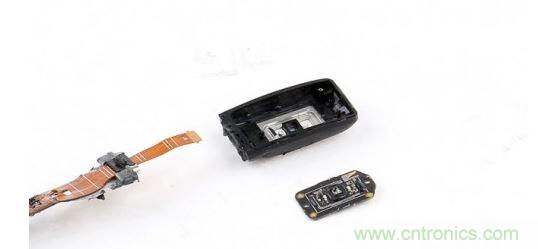

然后擰下用于固定金屬支撐的2個螺絲，取出金屬支撐和里面的電路板。

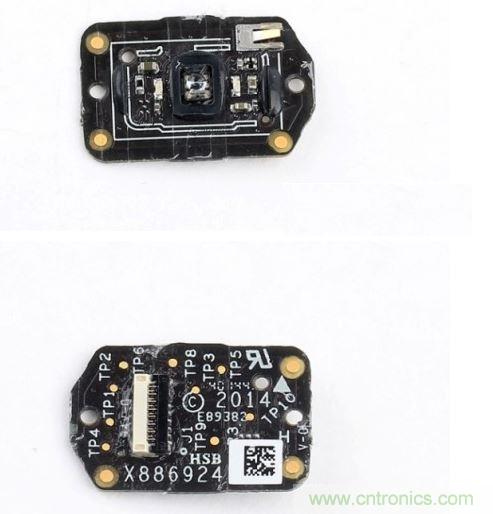

心率傳感器的電路板。下左所顯示的是電路板的正面，可以看到心率傳感器，右邊是電路板的背面。
手環的電路板，主要的IC有freescale的MCU，Macronix 64MB閃存，Cypress 2MB 運行內存，TI電源管理。
[page]

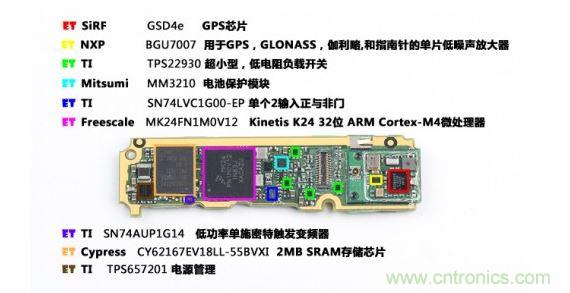

主板正面：

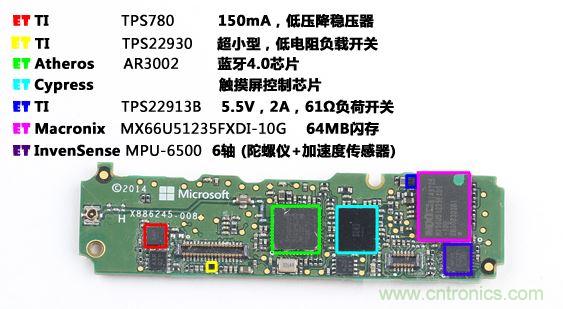

主板背面：

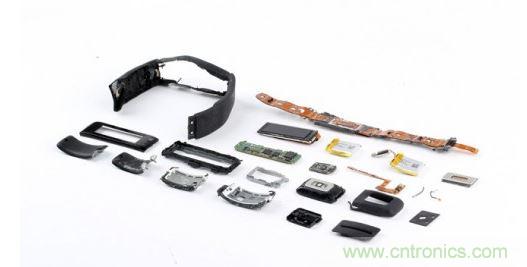

最后是一張所有器件集合圖，由此可見微軟手環還是頗有“內容”的。
拆解總結：
Microsoft Band比起一般的手環來說，要難拆許多，它的部件和部件之間連接很緊湊，許多部件采用了金屬材質，所以整體的重量也比一般的手環重。傳感器很多，雙電池設計等使得整個手環顯得比較“臃腫“。
