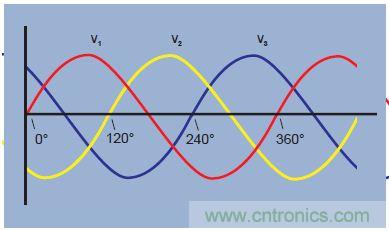

圖1.三相電壓波形

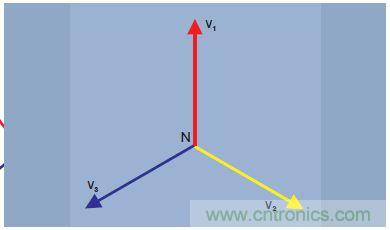

圖2.三相電壓矢量


使用三相系統的原因有兩個：

1.可以使用三個矢量間隔的電壓，在馬達中產生旋轉磁場。從而可以在不需要額外繞組的情況下啟動馬達。

2.三相系統可以連接到負載上，要求的銅纜連接數量(傳輸損耗)是其它方式的一半。

我們看看三個單相系統，每個系統為一個負載提供100W的功率(圖3)。總負載是3x100W=300W。為提供電力，1安培電流流經6根線，因此有6個單位的損耗。也可以把三個電源連接到一個公共回程上，如圖4所示。當每個相位中的負載電流相同時，負載被認為是均衡的。在負載均衡、且三個電流相位彼此位移120°的情況下，任何時點上的電流之和都為零，回程線路中沒有電流。

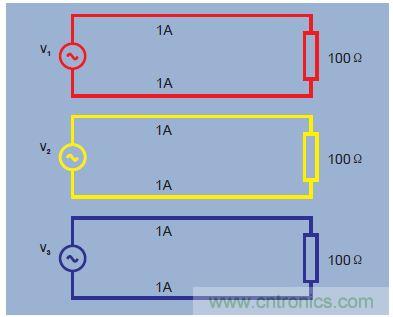

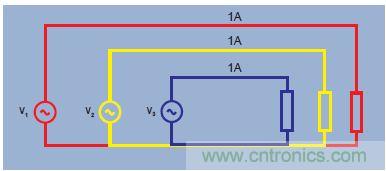

圖3.三個單相電源-6個單位損耗

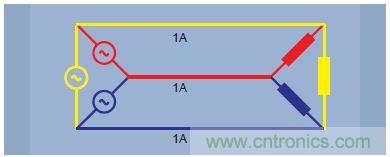

圖4.三相電源，均衡負載-3個單位損耗


在三相120°系統中，要求3根線傳送功率，而在其它方式下則要求6根線。要求的銅纜數量減少了一半，導線傳輸損耗也將減半。

Y形接法或星形接法

擁有公共連接的三相系統通常如圖5的示意圖所示，稱為"Y形或星形"接法。

公共點稱為中性點。為安全起見，這個點通常在電源上接地。在實踐中，負載并不是完美均衡的，要使用第四條"中性"線傳送得到的電流。如果本地法規和標準允許，中性導體可能會比三條主導體小得多。

圖5.Y形接法或星形接法-三相四線


三角形接法

上面討論的三個單相電源也可以串聯起來。在任何時點上，三個120°相移電壓之和都是零。如果和為零，那么兩個端點都處在相同的電位，可以聯接在一起。這種接法如圖7中的示意圖所示，使用希臘字母Δ表示，稱為三角形接法。

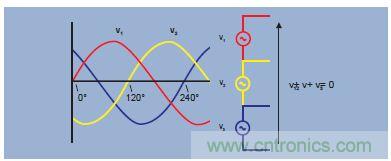

圖6.任意時間的瞬時電壓之和為零

圖7.三角形接法-三相三線

[page]

Y形接法和三角形接法比較

Y形接法用來為家庭和辦公中使用的日常單相設備供電。單相負載連接到線路和中性線之間Y形的一條腿上。每個相位的總負載盡可能多地共享，以便為主三相電源提供均衡負載。

Y形接法還可以為更高電壓上更高的功率負載提供單相或三相電。單相電壓是相位到中性電壓。另外還提供較高相間電壓，如圖8中的黑色矢量所示。

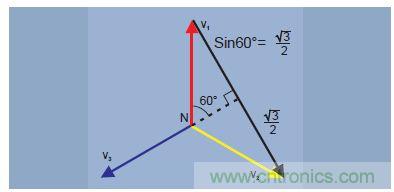

圖8.Vphase-phase=√3xVphase-neutral

三角形接法最常用的情況是為功率較高的三相工業負載供電。然而，通過沿著變壓器線圈進行連接或"分接"，可以從三相三角形電源中獲得不同的電壓組合。例如，在美國，240V三角形系統可以有分相或中心分接線圈，提供兩個120V電源(圖9)。為安全起見，中心分接點可以在變壓器上接地。在中心分接點和三角形接法的第三條"高腳"之間，還提供了208V電壓。

圖9.三角形接法，采用"分相"或"中心分接"線圈


功率測量

在交流系統中，功率使用功率表測量。現代數字采樣功率表，把多個電壓和電流的瞬時樣點乘在一起，計算瞬時功率，然后取一個周期中瞬時功率的平均值，表示有功功率。功率表將在廣泛的波形、頻率和功率因數范圍上，準確測量有功功率、視在功率、無功負載、功率因數、諧波等等。為使功率分析儀提供良好的結果，必須能夠正確識別布線配置，正確連接功率分析儀。

單相功率表連接

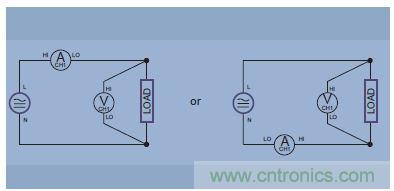

只要求一個功率表，如圖10所示。系統與功率表電壓端子和電流端子的連接簡單明了。功率表的電壓端子透過負載并連，電流通過與負載串聯的電流端子輸入。

圖10.單相雙線和DC測量


單相三相連接

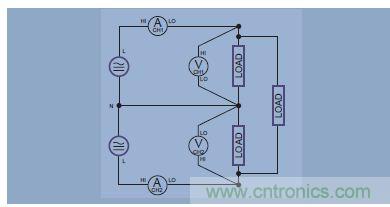

在這個系統中，如圖11所示，從一個中心分接的變壓器線圈中產生電壓，所有電壓都同相。這在北美住宅應用中十分常見，其中提供了一個240V電源和兩個120V電源，在每條腿線上可能有不同的負載。為測量總功率和其它數量，應如圖11所示連接兩個功率表。

圖11.單相三線


布朗德爾定理：要求的功率表數量

在單相系統中，只有兩根線。功率使用一個功率表測量。在三線系統中，要求兩個功率表，如圖12所示。

一般來說，要求的功率表數量=線數-1

圖12.三線Y形系統

[page]

驗證三相Y形系統

功率表測量的瞬時功率是瞬時電壓和電流樣點之積。

功率表1讀數=i1(v1-v3)

功率表2讀數=i2(v2-v3)

讀數之和W1+W2=i1v1-i1v3+i2v2-i2v3=i1v1+i2v2-(i1+i2)v3   (根據基爾霍夫定律，i1+i2+i3=0,soi1+i2=-i3)

2個讀數W1+W2=i1v1+i2v2+i3v3=總瞬時功率。

三相三線接法-兩個功率表方法

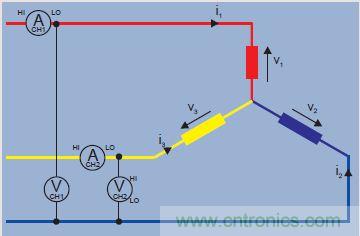

在有三根線時，要求兩個功率表測量總功率。根據圖所示方法連接兩相到功率表的電壓端子。

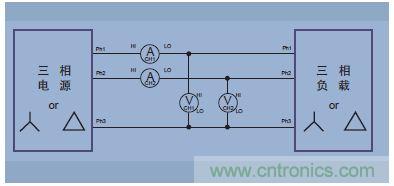

圖13.三相三線、兩個功率表方法


三相三線接法-三個功率表方法

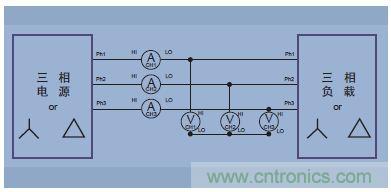

如前所述，盡管測量三線系統中的總功率只要求兩個功率表，但有時可以方便地使用三個功率表。在如圖所示的接法中，通過把所有三個功率表的電壓低端子連接在一起，創建一個假中性線。

圖14.三相三線(三個功率表方法，把分析儀設置成三相四線模式)


三線三個功率表的接法的優勢在于，它指明每一個相的功率(這在兩個功率表的接法中是不可能的)以及相到中線電壓。

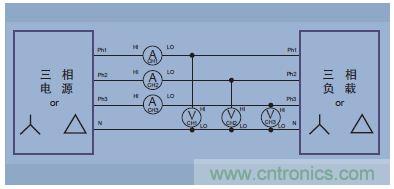

三相四線接法

測量四線系統中的總功率要求三個功率表。測得的電壓是真實的相電壓。通過使用矢量數學運算，可以從相電壓的幅度和相位中準確地計算出相間電壓。現代電源分析儀也使用基爾霍爾定律，計算流過中線的電流。

圖15.三相四線(三個功率表方法)

配置測量設備

在線數一定(N)時，要求N-1個功率表測量整體電能質量，如功率。必須確保擁有足夠數量的通道，且正確連接。

現代多通道功率分析儀將使用相應的內置公式，直接計算整體電能質量，如瓦特、伏特、安培、伏安和功率因數。公式根據布線配置選擇，因此設置布線對獲得良好的總功率測量至關重要。擁有矢量功能的功率分析儀還將把相電壓(或Y形)分量轉換成線電壓(或三角形)分量。只能使用因數√3，實現系統間轉換，或對均衡線性系統上只有一個功率表的測量定標。

了解布線配置、正確進行連接對功率測量至關重要。熟悉常用的布線系統，記住布朗德爾定理，將幫助您獲得相應的連接以及可以依賴的結果。
