      究竟有何不同?DS323x系列實時時鐘性能比較

      發布時間:2012-12-26 責任編輯:abbywang

      【導讀】本文通過介紹Maxim的幾款實時時鐘(RTC)芯片,列出了DS3231、DS3232、DS3234、DS32B35和DS32C35之間的性能差異,以幫助讀者找到最合適的解決方案。重點討論了DS2131M內置微機電系統(MEMS)諧振電路的時鐘方案,用于替換晶振方案。


      Maxim是實時時鐘(RTC)產品的引領者,已經設計了多款在市場上炙手可熱的實時時鐘產品。這些產品提供完全集成的高精度、溫度補償RTC方案。多數情況下,RTC的精度主要取決于晶振頻率隨溫度的變化。因此,對晶體進行高精度的溫度補償能夠提高這些器件的時鐘精度。

      DS3231

      DS3231是一款精密的I²C接口實時時鐘,集成了溫度補償晶體振蕩器(TCXO)和晶體,以下列出了這款器件的關鍵參數:

      0°C至+40°C范圍具有±2ppm精度
      -40°C至+85°C范圍具有±3.5ppm精度
      電池備份輸入用于支持連續計時
      工作溫度范圍:
      商業級:0°C至+70°C
      工業級:-40°C至+85°C
      低功耗
      RTC提供秒、分鐘、小時、星期、日期、月、年計時,并具有閏年補償,有效期至2100年
      每天兩次鬧鐘設置
      可編程方波輸出
      快速(400kHz) I²C接口
      3.3V工作電壓
      數字溫度傳感器輸出:±3°C精度
      低電平有效RST輸出/復位按鍵去抖輸入
      美國保險商實驗室(UL)認證

      點擊查看DS3231M產品規格書:http://m.gdnengbo.cn/ads/cntads/banner_id/561/from/alone

      DS3231M

      DS3231M是業內首款內置MEMS、帶溫度補償的RTC,允許器件用于強烈震動的場合,不會由于晶體失效而導致產品故障。器件采用節省空間的8引腳、150mil SOIC封裝。

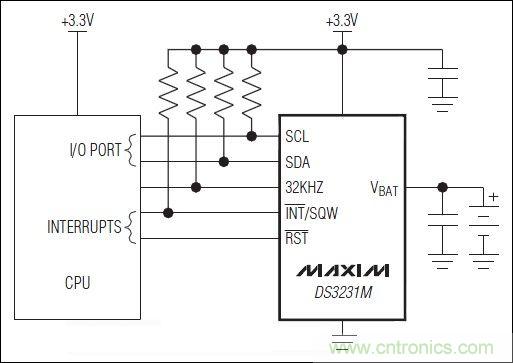

      DS3231M設計參考電路
      圖1:DS3231M設計參考電路

      點擊查看DS3231M設計參考電路分析:http://m.gdnengbo.cn/ads/cntads/banner_id/562/from/alone

      DS3232

      DS3232是一款集成了晶體和靜態RAM的精密I²C實時時鐘,類似于DS3231,但進行了少許修改:

      I²C超時檢測,該功能可以限制I²C接口的最低工作頻率。
      32kHz輸出驅動器更改為推挽輸出,省去一個外部上拉電阻,節省空間。能夠加快時鐘的邊沿速度,降低器件功耗。
      電池切換時,可通過BB32kHz位選擇使能/禁止32kHz輸出。
      DS3232的32kHz輸出在關閉狀態下驅動至低電平;DS3231的32kHz輸出在關閉狀態下為高阻輸出。
      DS3232內部可通過2個CRATE位控制溫度轉換速率,這些位用于控制器件的采樣率。采樣率決定了對溫度傳感器進行數字轉換的頻率,以及補償振蕩器的時間間隔。降低采樣率則降低了溫度傳感器的工作頻率,從而降低整體功耗。
      DS3232具有236字節電池備份SRAM。

      DS3234

      DS3234是一款集成了晶體和SRAM的帶SPI™接口的高精度RTC,功能類似于DS3232,但進行了以下修改:

      地址和數據通過SPI雙向接口傳輸。
      集成256 字節電池備份SRAM。

      DS32B35和DS32C35

      DS32B35和DS32C35采用與DS3231相同的管芯,但這些器件進行了以下幾項修改:

      增加FRAM管芯用于存儲獨立的I²C從機地址。DS32B35具有2KB FRAM,而DS32C35具有8KBFRAM。
      SDA和SCL兩個I²C接口引腳在封裝內部連接在一起,外部可能也要連接起來。
      兩個管芯的VCC在內部連接在一起,外部可能也要連接起來。
      兩個管芯的GND在內部沒有連接在一起,必須在外部通過適當引線連接在一起,以確保正常工作。

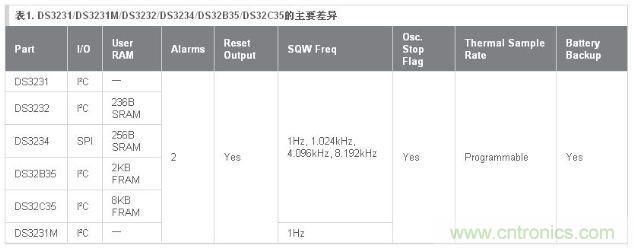

      表1列出了DS323x系列產品之間的主要差異
      表1列出了DS323x系列產品之間的主要差異

      點擊查看DS3231M的優勢:http://m.gdnengbo.cn/ads/cntads/banner_id/563/from/alone
