信息插座
信息插座的外型類似于電源插座，而且和電源插座一樣也是固定于墻壁上的。
作用：為計算機提供一個網絡接口。
信息插座的配置
依據：根據實際情況，確定所需信息插座的個數和分布情況，信息插座的個數和位置將決定整個網絡的設計和規劃。
配置信息插座注意事項：
(1)根據樓層平面圖來計算每層樓的布線面積。
(2)估算信息插座的數量，一般應設計兩種平面圖供用戶選擇。
①基本型綜合布線系統，一般每個房間或每10m2一個信息插座。
②增強型、綜合型綜合布線系統，一般每個房間或每10m2兩個信息插座。
(3)確定信息插座的類型。
信息插座的類型
信息插座組成：信息模塊、面板和底座。信息插座所使用的面板的不同決定著信息插座所適用的環境，而信息模塊所遵循的通信標準決定著信息插座的適用范圍。
1．根據信息插座所使用的面板分類（三類）
(1)墻上型。(2)桌上型。(3)地上型。
2．根據信息插座所用的信息模塊分類
(1)RJ-45信息模塊。(2)光纖插座模塊。(3)轉換插座模塊。
網絡線纜連接器
RJ-45連接器
1．雙絞線跳線的分類
1)直通線：兩端RJ-45水晶頭中的線序排列完全相同的跳線，它適用于計算機到集線設備的連接。
線序排列的標準有兩個，即TIA/EIA-568-A標準和TIA/EIA-568-B標準。
2)交叉線：一端采用TIA/EIA-568-A標準，另一端采用T568B標準。
線序說明
[page]
BNC同軸電纜連接器
作用：用于組建總線結構的同軸電纜(細纜)以太網絡，通過它可以實現以50Ω細纜為傳輸介質的網絡連接。
根據在網絡中的作用，BNC同軸電纜連接器主要有以下幾種：
●BNC連接器插頭：安裝在細纜段的兩端。
●BNCT型連接器：外觀上像英文中的大寫字母“T”，共有三個端口。
●BNC桶型連接器：有兩個端口，用來連接已經制作好的帶插頭的同軸電纜。
光纖連接器
光纖連接器，是用以穩定但并不是永久地連接兩根或多根光纖的無源組件，是光纖通信系統中不可缺少的器件。
1．光纖連接器的基本構成
目前，大多數的光纖連接器是由三個部分組成的，即兩個配合插頭和一個耦合管。兩個插頭裝進兩根光纖尾端；耦合管起對準套管的作用。另外，耦合管多配有金屬或非金屬法蘭，以便于連接器的安裝固定。
2．光纖連接器的對準方式
光纖連接器的對準方式有兩種：高精密組件對準和主動對準。

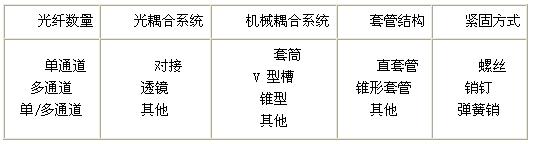

3．光纖連接器的分類
配線架
配線架的作用：為了便于管理，節約網絡資源，在綜合布線系統中必須使用配線架。
配線架的分類：
1．按照所在位置分類
分為：主配線架和中間配線架。主配線架用于建筑物與建筑群的配線，中間配線架用于樓層的配線。
2.按照所接線纜的類型分類
配線架中主要是信息模塊的集合，信息模塊的類型必須與連接線纜的類型對應。
3．按照端口數量進行分類
配線架的端口主要有24口和48口兩種形式，應根據所需管理的終端的數量進行選擇。
雙絞線配線架
作用：用于終結雙絞線線纜，為雙絞線與其他設備的連接提供接口。
光纖配線架
作用：光傳輸系統中的一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器的安裝、光路的調配、多余尾纖的存儲及光纜的保護等。它對光纖通信網絡的安全運行和靈活使用有著重要的作用。
1．光纖配線架的功能
擁有4項基本功能：固定功能、熔接功能、調配功能和存儲功能。
2．光纖配線架的結構
依據光纖配線架結構的不同，可分為壁掛式和機架式。
[page]
線槽的規格和品種
在綜合布線系統中主要使用的線槽有以下幾種：
金屬槽和附件；金屬管和附件；PVC塑料槽和附件；PVC塑料管和附件。
金屬槽
組成：槽底、槽蓋。每根糟的一般長度為2m，槽與槽連接時使用相應尺寸的鐵板和螺絲固定。
在綜合布線系統中，一般使用的金屬槽的規格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多種。
塑料槽
塑料槽的外形與金屬槽類似，但它的品種規格更多，從型號上講，有PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等；從規格上講，有20mm×12mm、25mm×12.5mm、25mm×25mm、30mm×15mm、40mm×20mm等。
與PVC槽配套的附件有：陽角、陰角、直轉角、平三通、左三通、右三通、連接頭、終端頭、接線盒(暗盒、明盒)等。
金屬管
作用：用于分支結構或暗埋的線路。
規格：有多種。按外徑(以mm為單位)的不同，工程施工中常用的金屬管有D16、D20、D25、D32、D40、D50、D63、D25、D110等規格。
塑料管
分兩大類：PE阻燃導管和PVC阻燃導管。
PE阻燃導管是一種塑制半硬導管，按外徑有D16、D20、D25、D324種規格。外觀為白色，具有強度高、耐腐蝕、撓性好、內壁光滑等優點，明、暗裝穿線兼用，它還以盤為單位，每盤重為25公斤。
PVC阻燃導管是以聚氯乙稀樹脂為主要原料，加入適量的助劑，經加工設備擠壓成型的剛性導管，小管徑PVC阻燃導管可在常溫下進行彎曲。便于用戶使用，按外徑有：D16、D20、D25、D32、D40、D45、D63、D25、D110等規格。
與PVC管安裝配套的附件有：接頭、螺圈、彎頭、彎管彈簧；一通接線合、二通接線合、三通接線合、四通接線合、開口管卡、專用截管器、PVC粗合劑等。
管道支撐設備
作用：用來固定管道，在安裝電纜時防止管道移動。
用于支撐管道的硬件主要有以下幾種：管道吊鉤；吊架；單片式管道吊鉤。
1)管道吊鉤
它是一個梨形的支架，通常用一個螺母和一個鎖定墊圈固定在螺桿的一端，螺桿的另一端用適當?shù)墓潭üぞ吖潭ㄔ诮ㄖ锝Y(jié)構上。混凝土固接器可以將螺桿固定在建筑物墻體上，橫梁夾可以將螺桿固定在樓內支撐橫梁上。
2)吊架
它通常設計為一個水平支撐單元用兩個螺桿固定在建筑物的吊頂上，螺桿用夾子或其他類型的扣件固定在建筑物結構上。吊架式管道通常用來支撐多管道路徑。
3)單片式管道吊鉤
它有一個螺釘作為吊鉤的一部分，用一個夾子或?qū)Ｓ玫牡跫芄潭ㄔ诮ㄖ锝Y(jié)構上，在管道接近建筑物支撐單元的情況下要用到這種管道吊鉤。
橋架
作用：主要用作線纜的支撐。
1．橋架的種類
主要分為4種：槽式橋架、梯式橋架、托盤式橋架和組合式橋架。
梯式橋架為開放式結構。優點是擴充、修改和維護非常方便，但是梯式橋架不太美觀，防塵效果也差，適用于有天花板的布線環境。
托盤式橋架是各方面應用最廣泛的一種，既可用于動力電纜的敷設，也可用于控制電纜的敷設，同時具有散熱、透氣性好等優點。
橋架的支撐
安裝在商業大樓的橋架必須具有足夠的支撐能力，這些支撐結構必須保證能夠支撐通道內所有的銅纜和光纜。通常用以下支撐物支撐橋架：吊架；吊桿；支撐架。
電纜支撐硬件
在綜合布線工程中，由于根據ANSI/TIA/EIA-569-A標準的要求，必須對所有安裝在開放式吊頂上方的通信電纜進行支撐，因此在布線工業中有很多電纜支撐產品都支撐通信電纜，最常見的電纜支撐設備包括：J形鉤；吊線環；電纜夾；電纜扎帶。
J形鉤
J形鉤是指形狀像字母J的一個電纜支撐硬件，其設計使得通信電纜可以輕易地安裝在J形鉤硬件內。J形鉤是一個預制電纜支撐設備，它接在建筑物的墻壁上或橫梁上，放置在電纜路徑上的間隔是1.2～1.5m的位置上，或者放置在指定的支撐點上。
吊線環
吊線環是末端有開環的電纜支撐設備。在布線工程中，吊線環用螺釘固定在木制的橫梁上，或者用夾子固定在鋼制橫梁上。吊線環對于支撐一條電纜或者由5～10條電纜組成的小型電纜組非常方便。
電纜夾
電纜夾是一種常見的電纜支撐元件，許多生產廠商都在生產。電纜夾是很小的彎曲的金屬夾，它可以通過吸附作用直接固定在建筑物橫梁或者懸線上。在綜合布線工程中，電纜夾通常用來支撐一條電纜。
電纜扎帶
電纜扎帶是一種相對新型的電纜支撐設備，通常是一些塑料寬帶子。這種電纜支撐設備包在一組電纜外，電纜扎帶的兩端必須掛在J形鉤、支架或者某種電纜支撐設備上。
