      固定增益雙端口G類差分放大器設計

      發布時間:2021-08-17 責任編輯:lina

      【導讀】ISL1561是固定增益雙端口G類差分放大器設計,與AB類放大器相比,可在降低功耗的情況下驅動ADSL2 +和VDSL2。線路驅動器采用+ 12V至+ 14V單電源供電,并且在檢測到升壓時會產生較高的電源電壓。靜態電流可以通過3引腳串行端口接口(SPI)用12位命令進行編程。

      ISL1561是固定增益雙端口G類差分放大器設計,與AB類放大器相比,可在降低功耗的情況下驅動ADSL2 +和VDSL2。線路驅動器采用+ 12V至+ 14V單電源供電,并且在檢測到升壓時會產生較高的電源電壓。靜態電流可以通過3引腳串行端口接口(SPI)用12位命令進行編程。

      強調

      ISL1561是Intersil最高效的雙端口線路驅動器,適用于以+ 14V電源供電的ADSL2 +和VDSL2應用。ISL1561支持的一項新功能是對通過SPI的靜態電流進行編程。給定目標MTPR性能,可以相應地調節靜態電流以降低功耗(500µA步長)。傳輸8b VDSL2時,與AB類操作相比,功耗可降低25%。ISL1561在處理瞬變方面非常“健壯”。通過ITU-T K.20標準測試。

      能量消耗

      圖1顯示了8b和17a VDSL2配置文件的功耗比較。對于8b 19.5dBm,ISL1561僅消耗600mW,同時實現-64dBc的丟失帶功率比(MBPR);對于17a 14.5dBm,ISL1561消耗400mW,同時實現-60dBc的MBPR

       固定增益雙端口G類差分放大器設計
      圖1 AB類和G類功耗

      SPI控制

      使用評估板上集成的USB微控制器,可以為每個端口分別編程ISL1561的電源電流。微控制器使用四個邏輯信號(SCLK,SDI,SDO和CS)與ISL1561的三個引腳SPI通信:(SCLK,SDATA和CS)。由于ISL1561的SDATA用于數據的輸入和輸出,因此在SDI和SDO之間放置了一個10kΩ的串聯電阻。因此,必須將SDI直接連接到SDATA,以使微控制器讀取ISL1561中的寄存器。

      電源排序和復位

      上電之前,可以將SPI引腳懸空或拉低。數字接口產生一個內部5V VDD。SPI和BOOST引??腳內部偏置如下:

      BOOST引??腳:內部上拉至VDD
      CS引腳:內部上拉至VDD
      SDATA引腳:內部下拉至GND
      SCLK引腳:內部下拉至GND

      當CS為高電平時,接收到一個時鐘周期時,串行接口計數器將復位。當CS被驅動為高電平時,SCLK脈沖將在SCLK的下降沿復位串行計數器。

      評估軟件

      可使用GUI軟件對ISL1561評估板進行編程。運行“ ISL1561_Installer_V1.0.exe”將為程序安裝所需的驅動程序。

      程序文件將安裝在“ C:Program FilesIntersilISL1561”中,要運行的文件是“ ISL1561.exe”。

      注意:運行程序時,請確保將微控制器連接到計算機的USB端口。

      固定增益雙端口G類差分放大器設計

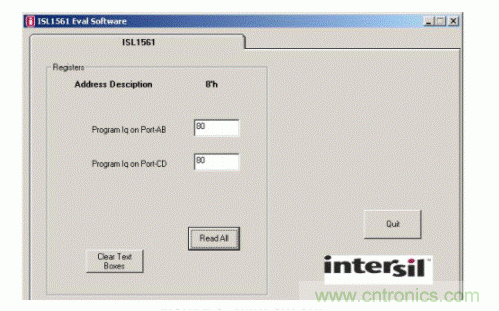

      圖2窗口GUI

      圖2顯示ISL1561以禁用模式啟動。單擊“全部讀取”將使兩個寄存器都顯示“ 80”。兩個寄存器盒允許用戶進行寫入和讀取。例如,當用戶單擊該框并鍵入“ 0F”時,程序還會在同一框中將讀取的寄存器值也返回到“ 0F”。如果顯示不同的值,則說明寄存器未正確編程。
