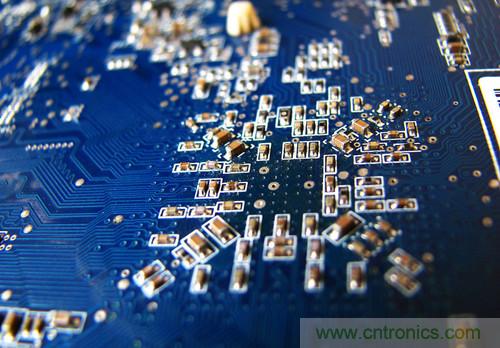

PCB是英文(PrintedCircuitBoard)印制線路板的簡稱。通常把在絕緣材料上，按預定設計，制成印制線路、印制元件或兩者組合而成的導電圖形稱為印制電路。而在絕緣基材上提供元器件之間電氣連接的導電圖形，稱為印制線路。這樣就把印制電路或印制線路的成品板稱為印制線路板，亦稱為印制板或印制電路板。PCB幾乎我們所能見到的電子設備都離不開它，小到電子手表、計算器、通用電腦，大到計算機、通訊電子設備、航空、航天、軍用武器系統，只要有集成電路等電子元器件，它們之間電氣互連都要用到PCB，它的性能直接關系到電子設備質量的好壞。隨著電子技術的飛速發展，電子產品越來越趨向高速，高靈敏度，高密度，這種趨勢導致了PCB電路板設計中的電磁兼容(EMC)和電磁干擾問題嚴重化，電磁兼容設計已成為PCB設計中急待解決的技術難題。
1 電磁兼容（EMC）

電磁兼容(Electro—MagneticCompatibility，簡稱EMC)是一門新興綜合性學科，它主要研究電磁干擾和抗干擾問題。電磁兼容性是指電子設備或系統在規定的電磁環境電平下，不因電磁干擾而降低性能指標，同時它們本身產生的電磁輻射不大于限定的極限電平，不影響其它系統的正常運行，并達到設備與設備、系統與系統之間互不干擾、共同可靠工作的目的。電磁干擾(EMI)產生是由于電磁干擾源通過耦合路徑將能量傳遞給敏感系統造成的，它包括由導線和公共地線的傳導、通過空間輻射或近場耦合3種基本形式。實踐證明，即使電路原理圖設計正確，印制電路板設計不當，也會對電子設備的可靠性產生不利影響，所以保證印制電路板電磁兼容性是整個系統設計的關鍵。

1.1 電磁干擾（EMI）

當一個EMI問題產生時，需要用3個元素來描述：干擾源、傳播路徑和接受者。因此我們要減小電磁干擾，就要在這三個元素上去想辦法。下面我們主要討論印制電路板的布線技術。
[page]
2 印制電路板的布線技術

良好的印制電路板(PCB)布線在電磁兼容性中是一個非常重要的因素。

2.1 PCB基本特性

一個PCB的構成是在垂直疊層上使用了一系列的層壓、走線和預浸處理。在多層PCB中，設計者為了方便調試，會把信號線布在最外層。

PCB上的布線是有阻抗、電容和電感特性的。

阻抗：布線的阻抗是由銅和橫切面面積的重量決定的。例如，l盎司銅則有O.49mΩ/單位面積的阻抗。電容：布線的電容是由絕緣體(EoEr)、電流到達的范圍(A)以及走線間距決定的。用等式表達為C=EoErA/h，Eo是自由空間的介電常數(8.854pF/m)，Er是PCB基體的相關介電常數(在FR4碾壓中為4.7)。

電感：布線的電感平均分布在布線中，大約為1nH/m。

對于1盎司銅線來說，在O.25mm(10mil)厚的FR4碾壓情況下，位于地線層上方的0.5mm(20mil)寬，20mm(800mil)長的線能產生9.8m∧的阻抗，20nH的電感以及與地之間1.66pF的耦合電容。將上述值與元器件的寄生效應相比，這些都是可以忽略不計的，但所有布線的總和可能會超出寄生效應。因此，設計者必須將這一點考慮進去。PCB布線的普遍方針：

(1)增大走線的間距以減少電容耦合的串?dāng)_；
(2)平行的布電源線和地線以使PCB電容達到最佳；
(3)將敏感的高頻線布在遠離高噪聲電源線的地方；
(4)加寬電源線和地線以減少電源線和地線的阻抗。

2.2分割

分割是指用物理上的分割來減少不同類型線之間的耦合，尤其是通過電源線和地線。

用分割技術將4個不同類型的電路分割開的例子。在地線面，非金屬的溝用來隔離四個地線面。L和C作為板子上的每一部分的過濾器.減少不同電路電源面間的耦合。高速數字電路由于其更高的瞬時功率需量而要求放在電源入口處。接口電路可能會需要靜電釋放(ESD)和暫態抑制的器件或電路。對于L和C來說，最好使用不同值的L和C，而不是用一個大的L和C，因?yàn)檫@樣它便可以為不同的電路提供不同的濾波特性。

2.3局部電源和IC間的去耦

局部去耦能夠減少沿著電源干線的噪聲傳播。連接著電源輸入口與PCB之間的大容量旁路電容起著一個低頻脈動濾波器的作用，同時作為一個電勢貯存器以滿足突發的功率需求。此外，在每個IC的電源和地之間都應當有去耦電容.這些去耦電容應該盡可能的接近引腳。這將有助于濾除IC的開關噪聲。
[page]
2.4接地技術

接地技術既應用于多層PCB，也應用于單層PCB。接地技術的目標是最小化接地阻抗，以此減少從電路返回到電源之間的接地回路的電勢。

(1)單層PCB的接地線

在單層(單面)PCB中，接地線的寬度應盡可能的寬，且至少應為1.5mm(60mil)。由于在單層PCB上無法實現星形布線，因此跳線和地線寬度的改變應當保持為最低，否則將引起線路阻抗與電感的變化。

(2)雙層PCB的接地線

在雙層(雙面)PCB中，對于數字電路優先使用地格柵/點陣布線，這種布線方式可以減少接地阻抗，接地回路和信號環路。像在單層PCB中，地線和電源線的寬度最少應為1.5mm。另外的一種布局是將接地層放在一邊，信號和電源線放于另一邊。在這種布置方式中將進一步減少接地回路和阻抗，去耦電容可以放置在距離IC供電線和接地層之間盡可能近的地方。

(3)保護環

保護環是一種可以將充滿噪聲的環境(比如射頻電流)隔離在環外的接地技術，這是因?yàn)樵谕ǔ５牟僮髦袥]有電流流過保護環。

(4)PCB電容

在多層板上，由分離電源面和地面的絕緣薄層產生了PCB電容。在單層板上，電源線和地線的平行布放也將導致這種電容效應。PCB電容的一個優點是它具有非常高的頻率響應和均勻的分布在整個面或整條線上的低串連電感。它等效于一個均勻分布在整個板上的去耦電容。沒有任何一個單獨的分立元件具有這個特性。

(5)高速電路與低速電路

布放高速電路時應使其更接近接地面，而低速電路應使其接近電源面。

(6)地的銅填充

在某些模擬電路中，沒有用到的電路板區域是由一個大的接地面來覆蓋，以此提供屏蔽和增加去耦能力。但是假如這片銅區是懸空的(比如它沒有和地連接)，那么它可能表現為一個天線，并將導致電磁兼容問題。

(7)多層PCB中的接地面和電源面

在多層PCB中，推薦把電源面和接地面盡可能近的放置在相鄰的層中，以便在整個板上產生一個大的PCB電容。速度最快的關鍵信號應當臨近接地面的一邊，非關鍵信號則布放為靠近電源面。

(8)電源要求

當電路需要不止一個電源供給時，采用接地將每個電源分離開。但是在單層PCB中多點接地是不可能的。一種解決方法是把從一個電源中引出的電源線和地線同其他的電源線和地線分隔開。這同樣有助于避免電源之間的噪聲耦合。

3 結束語

本文所介紹的各種方法與技巧有利于提高PCB的EMC特性，當然這些只是EMC設計中的一部分，通常還要考慮反射噪聲，輻射發射噪聲，以及其他工藝技術問題引起的干擾。在實際的設計中，應根據設計的目標要求和設計條件，采用合理的抗電磁干擾措施，設計出具有良好EMC性能的PCB電路板。
