      在LVDS 接口中加入TVS保護,防止靜電干擾

      發布時間:2012-12-28 責任編輯:easonxu

      【導讀】LVDS 數據線連接廣泛應用于高速數據信號傳輸,例如,在商用打印機或者LCD 面板 與轉接板的連接。這些應用需要TVS保護是由于使用了敏感的IC 器件,因此在信號線增加的TVS要方便走線。


      LVDS,即Low Voltage Differential Signaling,是一種低壓差分信號技術接口。它是美國NS公司(美國國家半導體公司)為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。

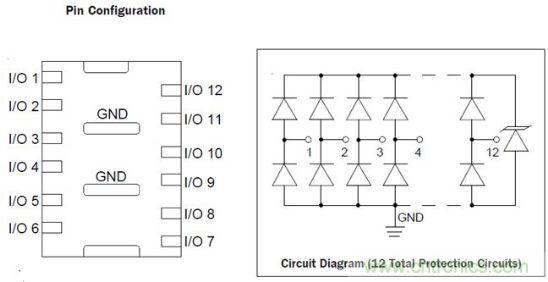

      LVDS 數據線連接廣泛應用于高速數據信號傳輸,例如,在商用打印機或者LCD 面板 與轉接板的連接。這些應用需要TVS保護是由于使用了敏感的IC 器件。對于這些高速數據線,軌到軌保護器件完全適用。另外由于生產裝配過程中也會經常產生靜電,因此更需要增加TVS來保護, Semtech公司前幾年推出了一顆能保護12線的TVS-RClamp7512N,已經成功應用在LVDS線路保護,特性如下:

      1. 直通式設計能提高信號完整性

      LVDS 是高速信號接口,因此要求在信號線增加的TVS要方便走線

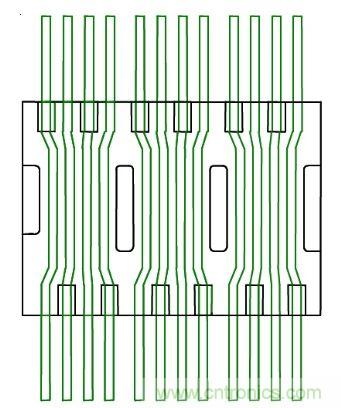

      圖1:TVS走線
      圖1:TVS走線

      圖2:Layout 實例
      圖2:Layout 實例

      直通式設計的優點:

      減少對間偏移,因為走線長度和保護元件的位置在每一對線上是相同的
      減少走線彎曲的數量能改善信號完整性和速度
      走線的長度是最小的
      一對差分線的好共模抑制應歸于緊密耦合的走線(0.5mm間距)
      走線保持完整

      2. 較低的結電容,只有2pF, 也具有非常低的漏電流(最大0.5uA)

      3. 較強的靜電防護能力,能直接抵擋30KV的空氣放電和25KV接觸放電
