中心議題：

• 電信設備電源熱插拔和上電順序控制

解決方案：

• 限制輸入電流小于預設值，避免瞬態大電流沖擊
• 瞬態電流則始終被控制在門限值以內

對于正在運行的電信設備或數據通信設備，在做電路板維護和升級、需要更換電路板時，都不能將整個系統斷電，以保證通信或系統工作的連續性。這樣就要求在背板帶電的情況下進行電路板插拔，也就是熱插拔，相應地帶來了一些新的問題和設計要求。在電路板插入帶電背板時，電路板電源輸入濾波電容處于低阻狀態。從背板流向電路板的瞬態沖擊電流可能燒壞插座或板上器件，也可能瞬時拉低背板電源電壓，引起系統掉電復位。因此需要特別設計熱插拔控制電路以解決這些問題。

Maxim公司推出了一系列電源熱插拔控制器，適應于各種背板電源的要求。MAX5927/5929是針對低壓電源系統的+1V到13.2V的四通道熱插拔控制器。在電路板熱插拔時，MAX5927/5929控制輸出電壓緩慢升高，同時限制輸入電流小于預設值，避免瞬態大電流沖擊，保證了系統的安全性和穩定性。圖1是典型應用電路圖，圖2是熱插拔時的啟動電壓、電流波形?？梢钥闯?，MOSFET的柵極電壓受MAX5927/5929的控制，按照固定斜率上升，逐漸打開MOSFET，輸出到電路板的電壓也基本同步地按斜率上升，瞬態電流則始終被控制在門限值以內，避免了大的沖擊電流的出現。啟動時間和電流限值都可以簡單地通過一個外部電阻來設定，為設計工程師提供了極大的靈活性。

正常啟動之后，MAX5927/929對系統和電路板電源繼續提供故障保護功能。通過采用雙速率/雙電平比較器，既可以在發生短路或嚴重過流故障時及時關斷MOSFET，提供保護功能，又可以避免對噪聲和負載瞬態變化的誤動作。

在低電壓、多電源系統中，一般會有上電順序的要求，MAX5927/5929提供三種工作模式，包括電壓跟隨模式、順序上電模式和獨立模式，來滿足設計者的需要。在符合啟動條件，無系統/電路板故障情況下，電壓跟隨模式保證所有四路通道在熱插拔時，同時上電，如果有任何故障發生，不論是哪一個通道，所有通道同時斷電。圖3是電壓跟隨模式的時序圖，可以看到所有四路電壓同步跟隨上升。


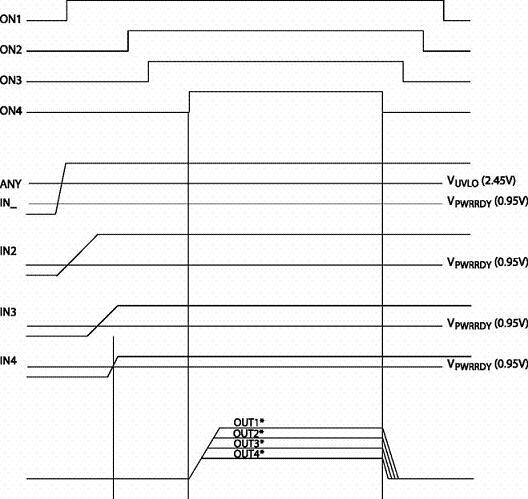

順序上電模式則根據設計者的要求，順序打開/關閉每一個通道。如果出現故障情況，則所有通道會被同時關閉，圖4是順序上電模式時序圖。

在獨立控制模式下，所有通道完全獨立控制。當某一通道出現故障時，只有這一路電源才會進入保護狀態。
