中心議題：

• 傳輸損傷在連接器的分析
• 光纖連接器插損產生機理
• 光纖連接器回波產生機理

根據光纖連接器連接對象（光纜連接、底板連接和光模塊連接）不同其連接模式也呈現出多樣化特點。插座式、螺紋式、自保持機構、簡化插座、RJ45 都是基于不同運用場合下的可靠性和經濟性考慮，從網絡的運用場合來說：

◆ 長距離的通信（如骨干網、中心局）需要插損小、性能穩定、安裝靈活的單模連接器，如FC、SC；

◆ 短距離的通信（用戶和局域網）則對精度要求不高、可考慮多模光纖連接器，如：SC、ST、SMA、FDDI；

◆ 多芯光纖連接器一般只能用于局域網，其運用模式本身就是適用于高密度、低速率的接入，而且通常在配線架上使用。

基于網絡建設成本的、因地制宜地從連接核心技術層進行可靠性設計光纖連接器已成為網絡安全的重要一環 。光纖連接器核心技術到底是shenmo 呢？

光纖連接器所涉及的技術領域較多，是多個技術疊加的產品領域，作為支撐技術的是光連接技術和結構設計。光連接技術要解決的是結構設計的理論性問題，結構和造型設計是實施手段。

光連接技術

物理接觸技術分為電接觸和光接觸，光連接技術是光纖連接器的核心技術。

1.傳輸損傷在連接器的分析

在光通信系統中：傳輸損傷主要是誤碼、抖動和漂移，光纖活動連接器的連接的傳輸的損傷必然連動光通信系統的中繼、放大和信號的穩定，增加網絡設備和維護的費用。

傳輸損傷產生根源在器件上的表征因子就是光纖連接器的光學特性。其技術參數主要為衰減和回波。回波和衰減對傳輸的各自影響又是怎樣的呢？

⑴衰減：在光纖通信系統中，光纖（纜）線路衰減和器件衰減構成了最主要的光能量損耗途徑。光纖連接器在整個鏈路中是使用最多的無源光器件，我們可以從光通信的教科書中得到相關的損耗計算公式。當衰減值達到某個門限值時就需要放大處理，如果得不到及時信號放大，就會發生數據包的丟失，產生誤碼。另一方面，由于光纖連接器接觸不良的偶發性衰減會產生脈沖干擾，當超過光纜系統固有的高信噪比的門限而造成突發誤碼，造成這種突發脈沖的機理與連接機械環境和接觸技術間存在必然的函數關系。事實上在光通信系統中，內部誤碼機理是呈泊松分布的，處于很低的誤碼水平，而因設備（包括光纖配線設備）造成的誤碼具備突發性，是系統維護的難點。由此我們可以看出：穩定性對連接器也是極為重要的。

⑵回波：回波的本質是光線反射，當光線反射到二級管激光光源時，輸出的光源會產生隨機性不穩定的情況，增加相強度干擾值。在數字系統中會增加位錯誤速率，從而產生誤碼。反射現象對系統的影響并不可能完全預測，作為設計連接器的工程師，唯一的措施還是要退回到結構設計的層面，充分運用FRESNEL 原理，在平衡插損的情況下，作到最少的反射。具體參數關系在此不宜陳述。

光連接器件是一種光學器件，其工作原理遵從光學的基本理論，即光線理論和電磁波理論，各種技術指標，各種計算公司和測試方法與纖維光學密切相關。在明晰回波和插損對傳輸損傷的機理后，我們也許會問回波和插損產生機理又是怎樣的呢？

⑴光纖連接器插損產生機理：
Ⅰ、光纖公差引起的固有損耗.主要由光纖制造公差,即纖芯尺寸、數值孔徑、纖芯/包層同心度和折射率分布失配等因素產生，這不是我們連接器設計所能控制的因數。

Ⅱ、連接器加工裝配引起的固有損耗.這是由連接器加工裝配公差，即端面間隙、軸線傾角、橫向偏移和菲涅爾反射及端面加工精度等因素產生的。 通過幾何關系的計算，可以得到各種機理產生的連接損耗公式，可參考相關資料，這里不再列舉。
[page]
⑵光纖連接器回波產生機理：

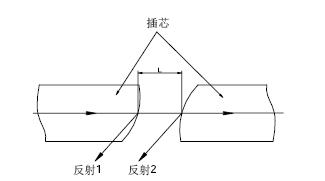

傳輸損傷在連接器的分析中關于回波的分析中，我們根據FRESNE 原理

反射1 和反射2 的光強是回波值的決定因數。其產生機理為光線在不同媒介中的反射原理。當L 值為0 時，則回波值為0，回波損耗雖不與L 值成線性關系，但成正比關系。但在隨著光通信朝大容量、高速率的方向發展，DWDM的多路數和大功率要求更小型化和高回波的連接器，同時要求保持更高端面潔凈度（防止在高功率下因摩擦引發微粒燃燒），這與L 值要求小數字存在對立矛盾。所以連接器防塵在網絡向高速發展過程中越發突出出來。
