中心議題：

• 常用的網絡分析儀的基本結構
• 網絡分析儀的常用技術及性能參數
• 網絡分析儀的操作步驟及注意事項

網絡分析儀是一種功能強大的測試測量的儀器儀表，只要按照流量正確使用和操作，可以達到極高的精度，它通過使用自身的信號源來進行比對和測量其他電子設備、電子元器件、電子零件、網絡接頭、電纜線等電氣特性和性能參數是否符合標準和要求，能精確地測量入射波、反射波、傳輸波中的幅度和相位信息，通過比值測量法定量描述被測器件的反射和傳輸特性。它的應用十分廣泛，在很多行業都不可或缺，尤其在測量無線射頻(RF)元件和設備的線性特性方面非常有用。

本文主要是針對網絡分析儀自身的特點，介紹網絡分析儀在使用過程中需要注意的使用步驟、使用要求、基本的校準方式以及如何使用它去執行測試任務等。

網絡分析儀在正確使用的前提下，是某些最精確的射頻儀器，典型的精度為± 0.1 dB和±0.1度。它可以進行精確，可重復的RF測量，提供的配置和測量能力像他們應用范圍一樣廣泛。選擇合適的儀器，校準，功能，以及采用可靠的RF測量方法，可以最優化你的測試的結果（網絡分析儀應用案例）。

常用的網絡分析儀的基本結構

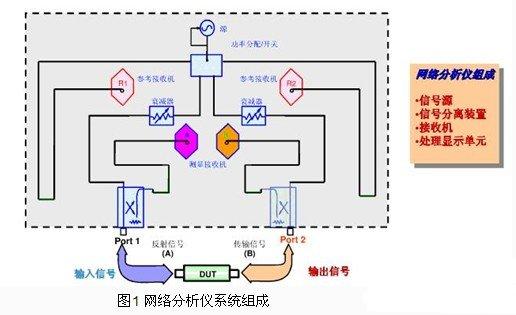

網絡分析儀主要由信號源、信號分離裝置、接收機和處理顯示單元組成，下面我們做詳細的說明。

(1) 信號源：由3～6GHz YIG振蕩器、3.8GHz介質振蕩器、源模塊組件、時鐘參考和小數環組成的合成信號源，可以提供多種信號輸出。

(2) 測試裝置：一般是由定向耦合器和開關構成，其作用是分離反射信號和入射信號，從而進行初期的信號分離和預處理。

(3) 信號接收機：測試裝置預處理的信號經過處理之后的再次處理，其作用是對用于信號的下變頻及中頻數字信號處理，供輸出使用或者顯示比對，接收機主要是由取樣/混頻器、中頻處理和數字信號處理等部分組成。

(4) 顯示器：起作用是直觀的可以看出顯示輸出或者信號比對等，用于字符和圖形的高亮度、高速顯示，主要有由圖形處理器、高亮LCD顯示器、逆變器等部分組成。
[page]
網絡分析儀的常用技術及性能參數

(1) 測試端口輸出頻率：范圍、分辨率、精度等;

(2) 輸出特性：功率范圍、分辨率、電平精度、電平線性、阻抗、二次諧波、三次諧波、非諧波寄生信號(典型值)、與混頻器有關的非諧波寄生信號等;

(3) 測試端口輸入特性：頻率范圍、平均噪聲電平、最大輸入電平、損壞電平、阻抗、諧波、二次諧波、三次諧波、諧波測量精度及動態范圍等;

(4) 群延遲特性：范圍、孔徑、群延遲精度等;

(5) 結構特性：尺寸、重量等。

其他的還應該包括了解它的方向性、耦合度、插入損耗、最大輸出、連接器，以及其他的一些校準的配件零件等。

一般網絡分析儀的準備階段/校準方式/操作步驟/執行方式/注意事項

(1)準備階段

• 準備網絡分析儀和DUT ;
• 清潔，檢查和測量所有連接器 ;
• 如果使用SOLT校準，選擇一種處理非插入式連接的方法;
• 連接分析儀的電纜和適配器到分析儀上;

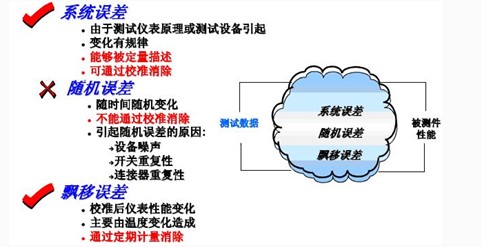

(2)校準方式

• 選擇適當?shù)男?zhǔn)工具包或定義輸入校準標準;
• 設置IF帶寬并平均以最小化校準期間的噪聲 ;
• 手動校正或使用自動校準 ;
• 采用熟知的核查標準驗證校準質量 ;
• 保存儀器狀態和校準。

(3)操作步驟

• 預調網絡分析儀;
• 設定源參數，包括頻率，功率，速度系數和IF帶寬;
• 連接DUT，驗證安裝，電纜，適配器和運行;
• 選擇S-參數測量和顯示格式 ;
• 若可以，設定特殊的測量目標，如參考平面的擴展;
• 觀察響應;
• 移除DUT。

[page]
(4)執行方式

• 連接DUT;
• 從校準步驟中得到合適的校正參數 ;
• 測量并保存DUT參數。

(5)注意事項

• 電纜連接器、阻抗轉換器、駐波電橋和匹配負載等器件應嚴格區分75Ω和50Ω兩種特性阻抗、因其外徑及連接螺紋相同，容易混淆。應避免將75Ω陽頭與50Ω陰頭連接，這樣會造成電路不連續無法測試;更應避免將50Ω陽頭與75Ω陰頭連接，因為這將徹底損壞75Ω陰頭的插孔；
• 阻抗轉換器、匹配負載、駐波電橋及測量探頭均應小心輕放，妥善保管，防止從高處跌落而影響其性能及最終測量結果；
• 各器件連接時，應注意連接轉動時的方法，只允許轉動活動螺母保證插針與插孔作直線移動。否則插針和插孔會發生螺旋運動而加快磨損，以及很可能使內部插針插空松動而無法正常使用；
• 電纜連接頭裝好后，應仔細檢查插針是否位于正中，必要時應設法校正，使其對中，避免損壞待連接的連接器插孔

總結

網絡分析儀作為一種測量網絡參數的新型測試測量的儀器，直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，以掃頻方式輸出各散射參數的幅度、相位頻率特性，以供進行信號比較和再次利用，隨著科技的發展，一種具有自動分析性能的自動網絡分析儀產生，讓電子元器件/電路設計/電路性能等檢測的精度得到更大的提高，計算能力和精準度也大大的提高了，同時也更加便捷，可以快速的對測量結果逐點進行誤差修正，并自動換算出其他幾十種網絡參數，如輸入反射系數、輸出反射系數、電壓駐波比、阻抗(或?qū)Ъ{)、衰減(或增益)、相移和群延時等傳輸參數以及隔離度和定向度等。

由此可見，對于一個電子工程師，不論是初學者還是已經從事這一行業的精英來說，都有極大的可能性會需要使用和掌握它，因而網絡分析儀的使用顯得尤為的重要。文章就是從它的性能、基本結構以及告訴大家使用它需要注意的一些技術及性能參數。最重要的是分析了一般網絡分析儀的使用時需要掌握的準備階段/校準方式/操作步驟/執行方式/注意事項。
