【導讀】在射頻通信、精密測量、高分辨率數據采集等尖端領域，毫伏級的電源噪聲都可能成為性能的致命殺手。鎖相環（PLL）的相位噪聲惡化、壓控振蕩器（VCO）的輸出頻率漂移、高分辨率模數轉換器（ADC）的有效位數（ENOB）下降——這些敏感電路的卓越性能，無一不建立在超低噪聲、超高純凈度的電源基礎之上。本文將深入剖析傳統超低噪聲電源設計的挑戰，并重點介紹一種創新的高集成度解決方案，揭示其如何以更小的體積、更簡化的設計流程，實現媲美甚至超越傳統方案的極致低噪聲性能。
在射頻通信、精密測量、高分辨率數據采集等尖端領域，毫伏級的電源噪聲都可能成為性能的致命殺手。鎖相環（PLL）的相位噪聲惡化、壓控振蕩器（VCO）的輸出頻率漂移、高分辨率模數轉換器（ADC）的有效位數（ENOB）下降——這些敏感電路的卓越性能，無一不建立在超低噪聲、超高純凈度的電源基礎之上。本文將深入剖析傳統超低噪聲電源設計的挑戰，并重點介紹一種創新的高集成度解決方案，揭示其如何以更小的體積、更簡化的設計流程，實現媲美甚至超越傳統方案的極致低噪聲性能。
一、敏感器件的“噪聲之痛”：為何毫伏之差決定成敗
諸如PLL、VVO、低抖動時鐘發生器、高精度ADC/DAC、低噪聲放大器（LNA）等敏感電路，其核心性能指標對電源噪聲有著近乎苛刻的要求：
1. PLL相位噪聲： 電源噪聲會直接調制VCO控制電壓，導致輸出頻譜產生邊帶雜散并抬升近端相位噪聲，惡化通信系統的信噪比（SNR）和誤碼率（BER）。
2. VCO相位噪聲與推頻效應： 電源噪聲不僅引起相位噪聲，還會通過推頻效應（Pushing）導致輸出頻率隨電源電壓波動，破壞頻率穩定性。
3. ADC動態性能： 電源噪聲會耦合到ADC的參考電壓或模擬輸入端，增加轉換噪聲基底，顯著降低信噪比（SNR） 和無雜散動態范圍（SFDR），影響高精度測量的準確性。
4. 高增益模擬電路： 電源噪聲會被高增益級放大，出現在輸出端，淹沒微弱的有效信號。
對電源噪聲的核心訴求：
●極低的輸出電壓噪聲： 通常在μVRMS級別（例如，10Hz-100kHz帶寬內<1μVRMS），甚至更低。
●優異的電源抑制比（PSRR）： 在寬頻率范圍（從DC到數MHz甚至更高）內，能有效衰減來自輸入電源的紋波和噪聲干擾。高頻PSRR尤其關鍵。
●極低的輸出電壓紋波： 開關電源方案中，開關頻率及其諧波處的紋波必須被嚴格抑制。
二、傳統超低噪聲電源方案：性能與復雜性的博弈
為滿足上述嚴苛要求，傳統設計通常采用多級級聯濾波架構：
1. 前端開關電源預穩壓：
●作用： 提供高效率的初級電壓轉換（如從24V/12V降壓至5V/3.3V附近），承擔主要功率轉換任務。
●挑戰： 開關電源本身固有的開關噪聲（數百kHz至數MHz）是其輸出的主要噪聲源，其紋波和噪聲幅度通常在mV級。
●初步優化： 選擇低噪聲開關拓?fù)洌ㄈ鏛DO后置的Buck）、優化布局布線、使用低ESR/ESL陶瓷電容、添加鐵氧體磁珠等措施可降低但無法徹底消除開關噪聲。
2. 核心：高性能低壓差線性穩壓器（LDO）：
●作用： 作為噪聲抑制的主力軍，利用其高頻PSRR特性，大幅衰減來自前級開關電源的紋波和噪聲。同時，LDO自身產生的輸出噪聲相對較低。
●關鍵指標：
●超低輸出噪聲： 頂級低噪聲LDO在10Hz-100kHz帶寬內可達 <1 μVRMS。
●寬頻帶高PSRR： 優秀的LDO在低頻（<10kHz）PSRR可達80dB以上，在1MHz頻率點仍能保持40-60dB的衰減能力。
●代表器件： Analog Devices ADM7150/7151, Texas Instruments TPS7A47/TPS7A90, Linear Technology (現ADI) LT3045系列等。
3. 后端無源濾波網絡：
●作用： 這是最后的“守門員”，用于濾除LDO輸出中殘留的極低噪聲（尤其是寬帶白噪聲）以及抑制高頻干擾耦合。
●典型結構： 由π型（C-L-C）或T型（L-C-L）濾波器構成。
●電感（L）： 選擇高Q值、低DCR、高自諧振頻率（SRF）的磁屏蔽功率電感，感值通常在1μH - 10μH范圍。
●電容（C）： 使用多種類型電容并聯：
●大容量陶瓷電容（X7R/X5R）： 提供基礎儲能和低頻濾波。
●小容量高頻陶瓷電容（C0G/NP0）： 提供極低ESL，有效濾除MHz級高頻噪聲。
●鉭電容或聚合物電解電容（可選）： 在需要更大容量的場合補充低頻儲能，但需注意其ESR和頻率特性。
●設計難點：
●諧振峰控制： LC濾波器固有的諧振峰可能放大特定頻率噪聲。需精心計算選擇L、C值，或添加阻尼電阻（犧牲效率）。
●布局敏感： 濾波元件的布局布線對高頻性能影響巨大，不良布局會引入寄生參數，嚴重劣化濾波效果。
●負載瞬態響應： 過強的濾波網絡會限制LDO對負載電流階躍的響應速度，可能導致輸出電壓瞬間跌落或過沖。
傳統方案的痛點總結：
●設計復雜： 需要多級設計、元器件選型（尤其是電感、電容組合）、復雜的PCB布局布線技巧。
●占用空間大： LDO外圍濾波網絡（特別是功率電感和大電容）占用大量寶貴的PCB面積。
●調試?yán)щy： 諧振峰、寄生效應等問題需要豐富的經驗和精密的儀器（如網絡分析儀）進行調試優化。
●成本較高： 高性能LDO和優質濾波元件（尤其是低ESL電容、磁屏蔽電感）成本不菲。
三、創新方案：高集成度超低噪聲電源模塊的突破
針對傳統方案的痛點，業界推出了創新的高集成度超低噪聲電源模塊方案（如ADI的Silent Switcher? 技術結合超低噪聲LDO的模塊）。這類方案將復雜的多級濾波和優化設計集成在單一封裝內。
核心架構與工作原理：
1. 內置優化的超低噪聲開關穩壓器：
●先進開關拓?fù)渑c控制： 采用專有的開關技術（如Silent Switcher），通過對稱布局的輸入電容和熱環路設計，使產生的磁場相互抵消，從源頭上極大降低開關節點振鈴（ringing）和EMI。
●超快開關邊沿與低噪聲開關頻率： 結合GaN/SiC器件或優化驅動，減小開關損耗和噪聲產生點。有時采用頻率抖動（Spread Spectrum）技術分散噪聲能量。
●結果： 模塊內部的開關級本身就能輸出極低紋波和噪聲的預穩壓電壓，其噪聲水平已遠低于傳統分立開關電源。
2. 集成高性能低噪聲LDO：
●無縫級聯： 模塊內部直接將低噪聲開關級的輸出饋入高性能LDO的輸入。
●關鍵優勢： 由于前級開關噪聲已被大幅抑制，LDO只需承擔相對“輕松”的濾波任務，更容易穩定工作在最佳狀態，充分發揮其超低噪聲和高PSRR的優勢。
3. 內置精密優化的無源濾波網絡：
●關鍵突破： 模塊內部集成了經過精密計算、優化和布局的LC或CLC濾波網絡。
●克服傳統難點：
●諧振峰控制： 通過內部精確匹配的L、C元件和可能的阻尼設計，消除了諧振峰風險。
●消除寄生效應： 模塊內部超緊湊、對稱和優化的布局布線，將寄生電感、電容降至最低，確保了濾波網絡的理論性能在現實中得以完美實現。
●負載瞬態優化： 整體控制環路和濾波網絡協同設計，保證了良好的負載瞬態響應。
創新方案的核心優勢：
1. 卓越的噪聲性能：
●在寬帶寬（如10Hz - 1MHz）內實現<1 μVRMS 甚至 <0.5 μVRMS 的超低輸出噪聲。
●在開關頻率及其諧波處具有極深的噪聲抑制槽。
●整體性能媲美甚至超越復雜的傳統分立優化方案。
2. 極致簡化設計：
●“即插即用”： 用戶只需在模塊輸入輸出端配置少量必要的外圍電容（通常遵循數據手冊推薦值即可），無需復雜計算和選型。
●極大節省PCB面積： 將原本需要大量分立元件的區域集成在一個緊湊的IC封裝內（如LGA或QFN），顯著提升功率密度。
3. 降低設計風險與調試難度：
●消除了LC諧振、布局寄生效應等傳統設計陷阱。
●模塊經過廠商嚴格測試和驗證，性能一致性高，縮短開發周期。
4. 優異的EMI性能：
●內部優化設計（如Silent Switcher）使其本身EMI輻射極低，更容易通過嚴苛的EMC認證。

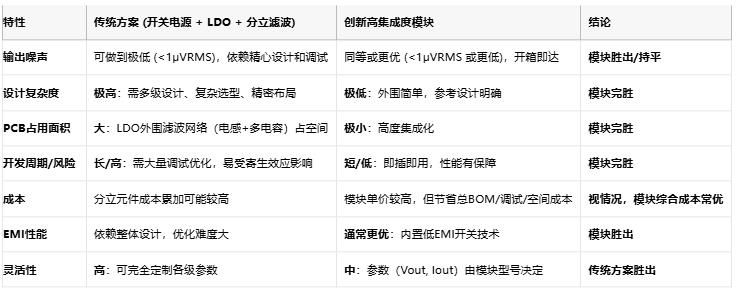

四、方案對比與應用選型
選型建議：
●追求極致性能、簡化設計、快速上市、空間受限： 首選高集成度超低噪聲模塊。尤其適合高性能射頻收發模塊、精密測量儀器前端、高端ADC/DAC參考供電、低噪聲振蕩器供電等場景。
●對成本極度敏感、需非標電壓/電流、有特殊定制濾波需求： 可考慮傳統方案，但需投入足夠的工程資源和時間進行優化和驗證。
結語
為敏感的射頻、測量及數據轉換器件提供超低噪聲電源，是保障其巔峰性能的關鍵基石。傳統基于高性能LDO加復雜分立濾波網絡的設計方案雖能達到性能要求，但其高昂的設計復雜度、調試難度和空間占用成為工程師的沉重負擔。創新的高集成度超低噪聲電源模塊方案，通過將優化的低噪聲開關技術、高性能LDO以及精密匹配的集成濾波網絡完美融合，一舉實現了“魚與熊掌兼得”——在提供媲美傳統方案的μV級極致低噪聲輸出的同時，帶來了革命性的設計簡化、空間節省和開發加速。隨著半導體技術的不斷進步，這類模塊的性能將愈發強大，成本將持續優化，成為驅動下一代高精密電子系統創新的核心“能量凈化器”，讓最敏感的信號在純凈的電力滋養下綻放光彩。
