MEMS（微機電系統）傳聲器為在各類設備中添加高級通信和監控功能擴展了機會。目前家庭數字助理和支持語音的導航設備的普及只是其中幾個例子，還有更多跡象證明語音控制電子產品開始了巨大增長。鑒于MEMS技術已開始主導傳聲器領域的市場份額，現在正是審視MEMS傳聲器電氣接口的現有類型和用法的好時機。
MEMS傳聲器背景
MEMS傳聲器通常由兩個位于同一個封裝中的半導體芯片構造而成。第一個半導體芯片是一層將聲波轉換為電氣信號的MEMS膜，而第二個芯片則是有時會包含模擬數字轉換器 (ADC) 的放大器。如果MEMS傳聲器不包括ADC，則用戶可獲得模擬輸出信號；而如果包含了ADC，則會出現數字輸出信號。
模擬MEMS傳聲器接口

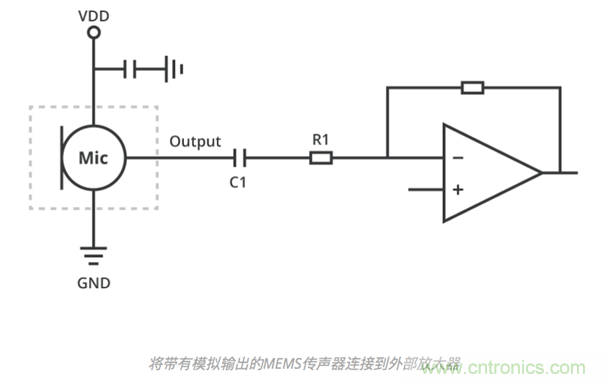

帶有模擬輸出的MEMS傳聲器可輕松連接主機電路，如下圖中所示。值得注意的是，傳聲器的模擬輸出信號是由傳聲器內部的放大器驅動的。因此，這個信號已經達到合理的信號級別，具有相當?shù)偷妮敵鲎杩埂?/div>
采用了隔直電容(C1)，因此主機電路的直流輸入電壓無需匹配MEMS傳聲器的直流輸出電壓。由C1和R1組合創造的極點頻率必需設定得足夠低，才能讓預定的音頻頻率信號以合理的衰減程度傳遞到主機電路 [即對于20 Hz的最低音頻頻率范圍；1/(2*π*R1*C1) < 20 Hz]。
數字MEMS傳聲器接口
帶數字接口的MEMS傳聲器發出的輸出信號通常都會使用脈沖密度調制 (PDM)進行編碼。通過PDM將模擬信號電壓轉換為包含相應邏輯高電平信號密度的單比特位數字流。PDM的優點包括抗電氣干擾、比特容差和硬件接口簡單。

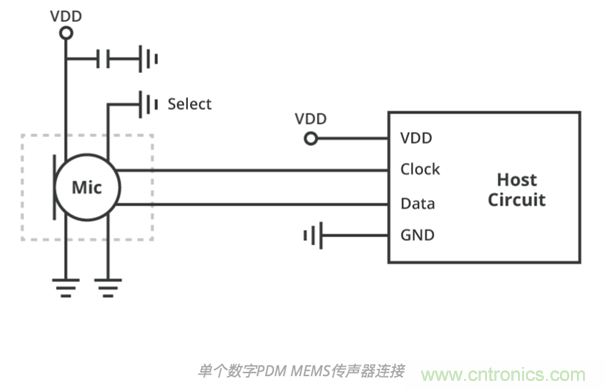

下圖顯示了帶有PDM輸出的單個數字傳聲器連接到主機電路的方式。將“指定”引腳連接到圖中的Vdd還是Gnd將決定數據是被判定為時鐘信號的上升側還是下降側。

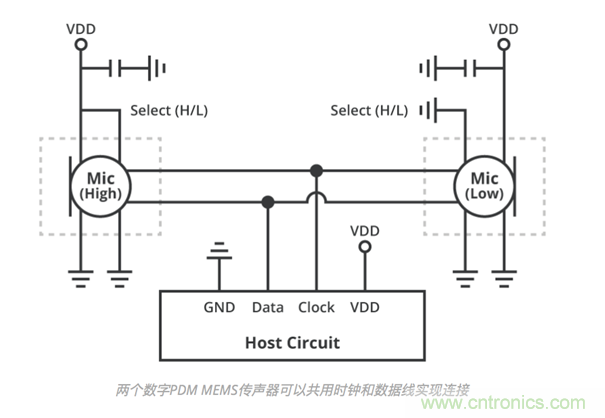

下圖顯示了如何將兩個傳聲器連接到共用時鐘和數據線的主機電路。實現立體聲傳聲器時經常采用這種配置。
選擇模擬還是數字輸出
通常根據輸出信號的使用方式?jīng)Q定采用帶有模擬還是數字輸出信號的MEMS傳聲器。如果是連接到放大器的輸入，用于在主機系統內進行模擬處理，則采用模擬輸出信號較為方便。簡單的揚聲器或無線電通訊系統就是一種傳統的模擬應用。帶有模擬輸出的MEMS傳聲器因為不存在ADC，往往還具有比帶有數字輸出的傳聲器更低的功耗。
MEMS傳聲器發出的數字輸出信號用于數字電路時（通常是微控制器或數字信號處理器 (DSP) ），通常頗具優勢。如果傳聲器和主機電路之間的導體處于電噪聲環境中，則數字輸出信號也會體現優勢，因為數字輸出信號會表現出比傳統模擬信號更大的電噪聲抗擾度。
結論
MEMS傳聲器技術還會繼續保留，因此務必要了解各種可用配置。談到選擇模擬還是數字輸出時，最終取決于如何使用輸出信號以及要在哪種系統中實現它。幸好CUI提供了多種帶有模擬或數字(PDM)輸出的MEMS傳聲器，可以幫助匹配您的具體設計要求。
