      EMI信號是如何產生的?

      發布時間:2019-09-30 責任編輯:lina

      【導讀】電磁干擾(EMI)已經成為我們生活的一部分,要不要處理呢?許多人認為,電子解決方案的廣泛應用是一件好事,因為它給我們的生活帶來舒適、安全的享受,并把醫療服務帶到我們的身邊。但是,這些解決方案同時也產生了具有電子危害的EMI信號。

      電磁干擾(EMI)已經成為我們生活的一部分,要不要處理呢?許多人認為,電子解決方案的廣泛應用是一件好事,因為它給我們的生活帶來舒適、安全的享受,并把醫療服務帶到我們的身邊。但是,這些解決方案同時也產生了具有電子危害的EMI信號。

      EMI信號的源頭各種各樣,其中包括我們身邊常見的一些電子設備。小汽車、卡車和重型車輛本身就是EMI信號的產生器。問題在于,這些EMI源與敏感電子電路位于同—車輛內,會影響音頻設備、自動門控制器以及其他設備。但這類存在于車輛中的EMI噪聲是可以預見的。

      然而,對于21世紀的人們無時不刻都在使用的手機來說,情況又如何呢?每一種電子設備都有其優缺點。今天,手機的使用,讓我們可以在任何地點都能夠方便地聯系朋友、家人和商業伙伴。但是,手機也會產生EMI信號,而這還只是問題的開端。手機的發展已超出了其基本的功能,擁有了更多的智能電話功能。這種EMI噪聲對于周圍設備和電路的干擾是完全不可預知的。手機需要依靠高RF能量工作,所以即使達到了相關要求,也可能成為一個意外的EMI源,從而干擾周圍敏感設備工作。

      印刷電路板、時鐘電路、振蕩器、數字電路和處理器也會成為電路內部EMI源。對電流執行開關操作的一些機電裝置,在關鍵操作期間也會產生EMI。這些EMI信號不一定會對其他電子設備產生負面影響。EMI信號的頻譜成分和強度,決定了它是否會對敏感型電路產生意想不到的影響。

      您可以將某個數字信號的頻譜成分簡化為頻率和上升時間。時鐘或者系統頻率建立電路的時間基準,但其邊緣率形成干擾諧波。圖1顯示了一個10MHz方波的頻譜成分。該10MHz信號的邊緣率為10ns。請注意,圖1中這些諧波的量級隨頻率降低。一般而言,這種信號的潛在EMI為:

      fMAX= 1/(πx tRISE)

      10ns邊緣率時方程式結果為約31.8MHz。曲線圖顯示,最后一次明顯諧波出現在30MHz。同時,1ns邊緣率時方程式結果為318MHz最大頻率(圖2所示)。如果您的電路易受318MHz頻帶內產生的頻率影響,則EMI諧波可能會使您的電路出現干擾。

      EMI信號是如何產生的?

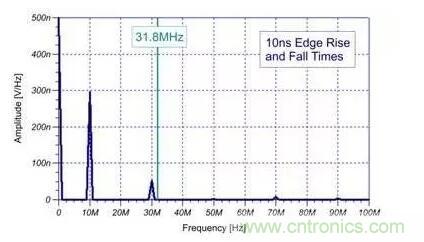

      圖1:10ns升降時間信號的模擬EMI信號

      EMI信號是如何產生的?

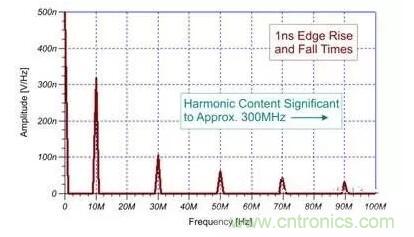

      圖2:1ns升降時間信號的模擬EMI信號

      實事上,更好的做法是您在源頭消除干擾信號而不讓它通過您的電路。就車輛而言,越來越多的構件開始使用塑料來制造。但是,當您想要找一個低阻抗接地或者實施信號屏蔽時,這就又成了問題。一旦信號傳輸獲得“自由”,它們便“四處游蕩”,從而進入到您的敏感系統中,最終帶來嚴重的破壞。
