在信標光發射模塊的設計中采用驅動電路與溫度控制電路分離的設計方案；在信號光發射模塊中采用摻銀鉺光纖放大器（EDFA） 作為功率放大器的設計方案，并采用DS90LV001芯片完成PECL信號與LVDS信號轉換。試驗結果表明，信標先的最高輸出功率為1.53W，最高頻率大于10kHz；信號光的輸出功率大于19.8dBm，誤碼率低于10-7，消光比為10.2dBm，完全滿足設計需求。

無線激光通信是一種新崛起通信方式。它利用了激光的天然保密性、不占用有限的無線電頻率資源等優點，在軍事通信上極大地提高了武器系統在惡劣電磁環境中的通信和信息交換能力。因此，無線激光通信在現代軍事通信應用上起著舉足輕重的作用。

激光器驅動電路設計

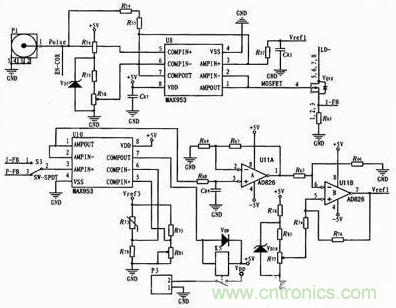

激光器驅動電路如圖1所示，電路設計中，主要采用運算放大器和自動增益控制電路。在該圖中電路主要分成兩個部分，圖中的上半部分電路主要為脈沖驅動，下半部分電路主要為自動增益控制電壓電路。

在上半部分電路中，P1為SMA接頭，采用50Ω阻抗匹配將脈沖控制信號接入作為調制激光器驅動的調制信號，通過后續比較器和驅動電路實現開關控制。VD7 為穩壓二極管提供穩定電壓，通過調整滑動變阻器來實現比較器負輸入端參考電壓的設定。U8為MAX953集成芯片，內部集成了比較器和放大器。在該部分設計中，通過比較器實現脈沖控制電壓和參考電壓的比較，將比較信號送入后續由MAX953芯片內的放大器構成的電壓跟隨器正向輸入端。在電壓跟隨器的正向輸入端外接參考電壓的上拉電阻相接，比較器輸出開關信號來控制電壓跟隨器正向輸入端的電壓大小實現開關功能，以便完成后續供給場效應管VQ10的開啟和導通，從而實現脈沖開光信號的整體控制。通過反饋電壓控制電壓跟隨器的上拉電壓達到電流恒定驅動的目的。

在下半部分電路中，將恒電流反饋或恒功率反饋控制信號通過運放放大，其中運放仍采用U10中的內部放大器，將該運放作為電壓跟隨器，輸出信號進入運放U11A的正向輸入端實現放大。U11B 為運放減法電路，將上級放大輸出信號與參考電壓進行比較輸出，VD10為穩壓二極管提供穩定電壓，調整滑動變阻器R77和R70構成的分壓電路來實現比較器負輸入端參考電壓的設定。在該部分電路設計中，自動增益控制電路中的放大器選取帶寬較窄、轉換速度不能過快的放大器為宜。由于調制頻率為kHz數量級，因此帶寬過大會有很大的噪聲干擾，為了使自動增益控制電壓維持恒定，必須使該電壓變換緩慢，所以選取轉變速度較為緩慢的運算放大器。R61為恒電流模式中的采樣電阻，即它將LD的電流轉換為電壓信號，通過反饋回路作為恒流控制信號，將該小信號放大供給后續反饋回路。由于LD的輸出功率與驅動電流有關，所以驅動電流的穩定性是決定LD的輸出光功率穩定與否的一個關鍵因素。本設計采用了自動增益電路對參考電壓Refl進行控制，即穩定了電流又起到了限定電流作用，而且結構簡單實用。
[page]
熱敏電阻前置放大電路設計

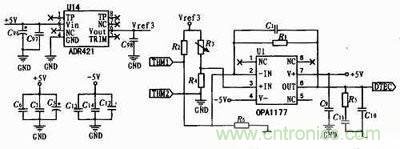

設計熱敏電阻前置放大電路如圖2所示。U14為將+5V轉變?yōu)?2.5V的高精準參考電壓源，該參考源有極低的噪聲、低的溫度系數，減少了該放大電路輸出端由于電源引起的噪聲干擾。R2、R3、R4和激光器內部負溫度系數熱敏電阻組成橋式放大電路的4個橋壁，當熱敏電阻隨溫度變化阻值發生變化時，橋壁輸出一個跟隨溫度變化的電壓差，放大器輸出的電壓反映的正是放大了的熱敏電阻阻值隨溫度變化情況。

熱電制冷（TEC）控制電路設計

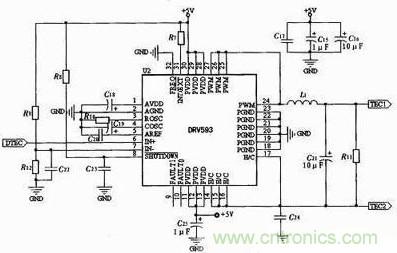

溫度控制采用專用的TEC集成控制電路芯片，減少了傳統所采用的積分微分電路，使得設計簡單，電路調試方便，可以直接硬件實現。其關鍵控制電路設計如圖3所示。

芯片引腳IN+為熱敏電阻經過前置放大后的輸出電壓信號，R9和R12為分壓電阻，為引腳IN-提供一個穩定的電壓。引腳IN+端輸入電壓與引腳 IN-端電壓進行比較，當IN+端電壓引腳大于IN-端引腳時，由該芯片資料知輸出為制冷模式，反之為制熱模式。該電路通過負溫度系數熱敏電阻輸入端電壓大小來控制整個反饋環路，當溫度升高時熱敏電阻阻值減小，由圖3知，熱敏電阻端電壓降低，使得OPA1177輸出比較電壓升高，從而使輸入到DRV953 的IN+端電壓升高，當該電壓大于IN-端相電壓時，使得該芯片輸出電壓翻轉控制激光器半導體制冷器由制熱模式轉變?yōu)橹评淠Ｊ剑ㄟ^這樣一個負反饋網絡實現溫度自動控制。同理，當溫度降低時同樣遵循該負反饋原理。通過設計合適的外部電路可使溫度穩定精度至少控制在±0.1℃。

結語

本文主要圍繞軍用無線激光通信發射模塊部分進行深入研究，針對激光發射極的兩類光發射模塊，即信號光發射模塊和信標光發射模塊。本次設計較傳統設計相比，最突出的特點及時輸出功率大，適合遠距離傳輸，結構簡單小巧。本文中的設計在軍用無線光通信領域?qū)⒂袕V泛的發展前景。
