【導讀】ELMOS發布全新IO-Link收發器 E981.10，能夠?qū)崿F(xiàn)工藝數據、參數和故障診斷數據順利傳輸至自動化系統的最底層，適用于最高驅動電流在200mA以下的SIO應用。
德國ELMOS半導體公司宣布推出E981.10 IO-Link收發器芯片，產品適用于從8V~36V寬電壓輸入范圍，該芯片同時具備較高的驅動功率，適用于最高驅動電流在200mA以下的SIO(Standard IO-link)應用。
驅動器可以配置為低邊、高邊以及推挽驅動的應用中，并且具有反極性保護。通過調節輸出斜率，可以有效地減少電磁干擾。另外，芯片的數據傳輸速率可選，波特率最高配置可達到230 kBit/s，并且內置5V穩壓管和喚醒識別功能，可兼容3.3V/5V單片機接口。

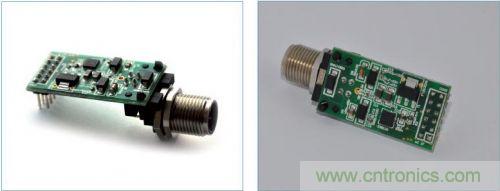

圖1：E981.10 IO-Link收發器評估板
收發器可以和單片機協同工作（如：NEC的16-bit微型控制器78K0），該單片機主要進行協議實現等。該組合件可單獨購買或作為SIP（系統級封裝）與NEC微型控制器共同購買。
IO-Link是一款用于使用Remote-IO星形連接傳感器和執行器的高性能低成本系統。該系統能夠?qū)崿F(xiàn)工藝數據、參數和故障診斷數據順利傳輸至自動化系統的最底層。IO-Link與現有的SIO模式界面兼容，也就是說可使用現有的物理連接線。這款新型的網絡系統E981.10可以實現上述的全部功能?？梢栽诂F(xiàn)場配置完成，并且主界面可識別這些數據。產品可用于自動化系統的兼容IO-link的傳感器和執行器。
圖2：評估板PCB 2典型應用電路
IO-Link芯片981.10主要特點：
工作壓力范圍 8 - 36 V
內置5V穩壓管
喚醒識別功能
驅動電流可達200mA
C/Q反極性保護
兼容3.3V/5V單片機接口
數據傳輸速率可選，波特率最高配置可達230kbit/s
過流及過溫保護功能
芯片最高溫度+ 150°C
QFN封裝 4mmx4mm尺寸，熱阻RthJA < 35 K/W
