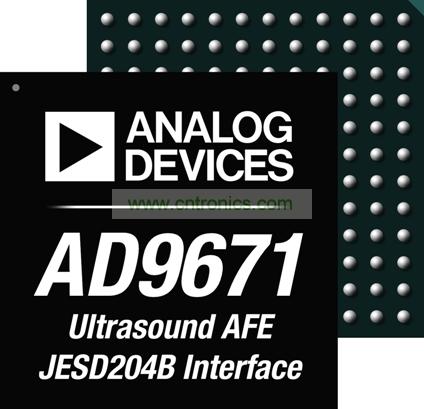

ADI，全球領先的高性能信號處理解決方案*供應商和醫療成像行業的長期合作伙伴，最近推出業界首款8通道超聲接收器AD9671，集成片內JESD204B串行接口。通過集成該5Gb JESD204B接口，ADI的全新AD9671 8通道接收器與其它數據接口標準相比，可減少多達80%的超聲系統I/O數據路由。減少路由可滿足制造商設計小型、高性能超聲系統的需要，在簡化超聲設備電路板設計的同時，更符合業界對更高數據速率、更多通道數和更佳圖像分辨率的要求。

AD9671接收器能夠調理8通道射頻到基帶頻率數據；與其他器件相比，可降低至少50%的系統FPGA（現場可編程門陣列）處理負擔。該器件集成了低噪聲放大器、可變?cè)鲆娣糯笃鳌⒖够殳B濾波器以及14位模數轉換器，具有業界最高的采樣率(125 MSPS)和信噪比(75 dB SNR)性能，超聲成像質量更佳。8通道接收器是加入ADI獲獎超聲接收器產品陣容的最新產品，專為中到高端便攜和手推車式超聲系統而設計。申請樣片：http://www.analog.com/AD9671

ADI公司醫療保健部副總裁Pat O’Doherty表示：“借助首款集成數Gb、串行數據鏈路的8通道超聲接收器，我們可讓超聲設備設計工程師減少他們數據轉換器和FPGA之間的互連數目。通過集成JESD204B串行接口，AD9671接收器不僅簡化了PCB設計與調試，還可讓制造商進一步降低設計成本、縮小系統尺寸，同時保持出色的整體系統性能。”
[page]
AD9671 8通道超聲接收器主要特性
•5 Gb串行JESD204B CML接口
•集成可編程振蕩器的數字I/Q解調器
•FIR抽取濾波器
  o每個抽取系數16個抽頭
  o最大抽取數為32
•14位、125 MSPS模數轉換器
  o信噪比（SNR）：75 dB
•8通道LNA、VGA、AAF、ADC
•低功耗：
  oTGC（時間增益補償）模式：每通道130 mW (40 MSPS)
  oCW（連續波）模式：每通道55 mW
•噪聲：典型值0.78 nV/√Hz（5 MHz，增益為21.3 dB）
•CW多普勒信號諧波抑制：13階

AD9671 8通道超聲接收器集成數字I/Q解調功能
與ADI不久前發布的AD9670 8通道超聲接收器一樣，AD9671集成的數字I/Q解調器、可編程振蕩器和16抽頭FIR（有限脈沖響應）抽取濾波器可降低FPGA數字帶寬需求，同時額外將多通道合成為單CML（電流模式邏輯）數據通道。AD9671還使用模擬I/Q解調器提供連續波(CW)處理路徑，具有13階諧波抑制，可讓設計人員減少濾波器的數量以降低系統成本、降低設計的復雜度并提升信號靈敏度。它的連續波(CW)模式輸出動態范圍為每通道大于160 dBc/ √Hz。

供貨、報價與配套產品
AD9671 8通道接收器集成數字解調器和抽取濾波器，與ADI公司的AD9670 8通道接收器引腳兼容，因而設計人員采用通用PCB板布局可升級手推式和便攜式超聲設備設計。
