【導讀】充電樁按照技術分類，可分為交流充電樁也叫“慢充”，直流充電樁也叫“快充”，隨著我國新能源汽車市場的不斷擴大，充電樁市場的發展前景也更加廣闊。目前充電樁的母線電壓范圍通常為400V～700V，但隨著快速充電的需求不斷增加，整個電壓平臺都會向 800～1000V以上提升，電壓等級提升的同時也凸顯了SiC功率器件的優勢。
一、前言
充電樁按照技術分類，可分為交流充電樁也叫“慢充”，直流充電樁也叫“快充”，隨著我國新能源汽車市場的不斷擴大，充電樁市場的發展前景也更加廣闊。目前充電樁的母線電壓范圍通常為400V～700V，但隨著快速充電的需求不斷增加，整個電壓平臺都會向 800～1000V以上提升，電壓等級提升的同時也凸顯了SiC功率器件的優勢，下面參照瑞森半導體SiC功率器件系列產品做詳細介紹：
二、產品應用
目前市面上的充電樁分為五大應用市場：公交、出租、網約、物流、個人，其中電動公交充電站市場尤其突出。交流充電樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小（有 7kW、22kW、40kW 等功率），充電速度較慢，故一般安裝在小區停車場等地。直流充電樁則是直接輸出直流電給車載電池進行充電，功率較大（有 60kW、120kW、200kW 甚至更高），充電速度較快，故一般安裝在高速公路旁的充電站。

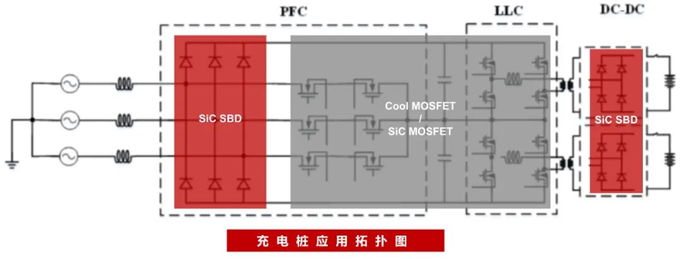

三、典型應用拓撲圖
四、典型應用優勢
隨著對快速充電發展的要求，加上對高效率、高功率密度以及低系統成本的要求，也加速推進了三相解決方案的應用。瑞森半導體的超結Cool MOSFET系列、SiC MOSFET系列、SiC SBD系列均滿足充電樁高效率、高功率密度的性能要求。
超結Cool MOSFET系列：
產品優勢：
采用多層外延工藝，優化了元胞結構，可靠性高，一致性好。
產品特性：超小內阻，超小封裝，超低結電容，EMI余量大，
對標英飛凌C3、 P6、 P7系列產品。
SiC MOSFET系列：
產品優勢：
基于國家軍標生產線研制生產，工藝穩定，質量可靠。
產品特性：
極低的門電荷（QG)、極低反向恢復的快速本征體二極管、可最大限度減少傳導損失，提供卓越的開關性能和強大的雪崩能力。
SiC SBD系列：
產品優勢：
極小的反向恢復電流、大幅降低開關損耗；低VF、高浪涌電流耐量，出色的熱管理、可降低冷卻要求；軍工民用考核標準。
產品特性：
GJB 7400-2011、器件參數一致性好;高頻率的運行、能讓被動元器件做得更小。
五、產品選型

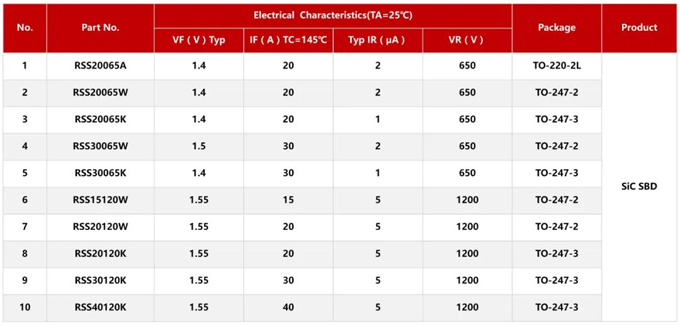

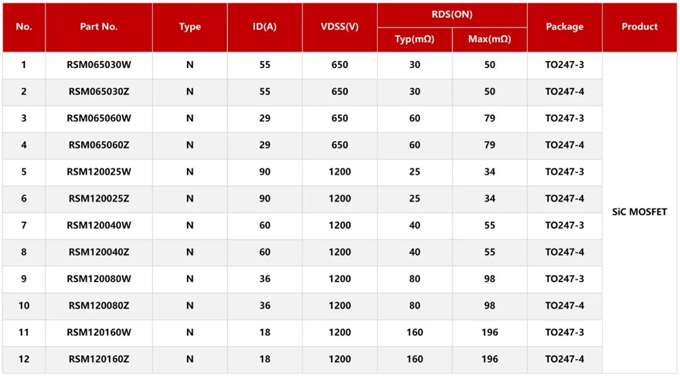

瑞森半導體在充電樁產品應用上主推如下產品選型表：
