本文將回顧最新的ADI技術如何以HAE(諧波分析引擎) 的方式改善智能電網的集成度，并監控電網上的電源質 量，從而極大地增強電網穩定



智能電網



什么是智能電網？IMS Research將智能電網定義為“一種 自身能夠高效匹配和管理發電和用電并可最大程度地利 用各種可用資源的公用供電基礎設施”。若要將新一代 太陽能光伏逆變器接入智能電網，則逆變器需要越來越 高的智能程度才能實現。這本身就是一個難題，主要是 因為當電力需求在別處時，此處卻連接了過多的電網， 從而發生不平衡。基于這個原因，如前文所述，太陽能 光伏逆變器需要具備更高的智能程度，并且這種智能應 側重于電網集成，其中系統需協助穩定電網，而非作為 電網的一個簡單電源使用。

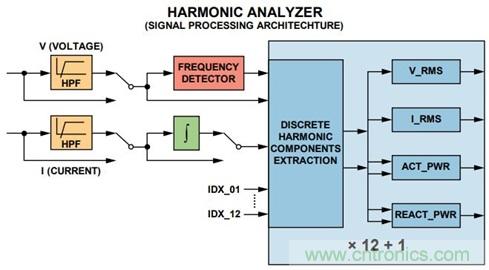

圖1. ADSP-CM403 HAE框圖(ADI公司)



這要求更好地對注入電網的電能進行測量、控制和質量 分析。當然，這會促成新指令的發布以及更高的技術要 求，進而直接導致新技術的產生。



ADSP-CM403XY HAE外設模塊



HAE模塊本質上是一個數字PLL，其簡化原理圖如下圖 所示。HAE連續接收V和I數據，并且數個周期后將鎖定 至輸入波形的基波。HAE模塊的輸入范圍為45 Hz至66 Hz。 最多可分析40個諧波，每次12個。對于每個諧波，PLL 會試圖鎖定至所需的信號頻率

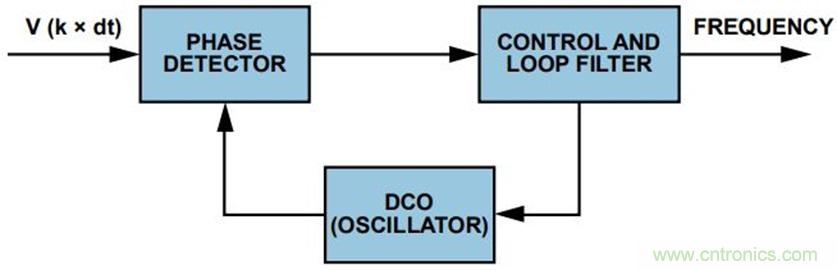

圖2. HAE簡化數字PLL



諧波引擎硬件模塊與諧波分析儀共同處理結果。由于諧 波引擎產生的結果為最終格式，這些結果數據保存在結 果存儲器中。HAE引擎在無衰減的2.8 kHz通帶內計算諧 波信息(相當于3.3 kHz的-3 dB帶寬)，用于45 Hz至66 Hz 范圍內的線路頻率。

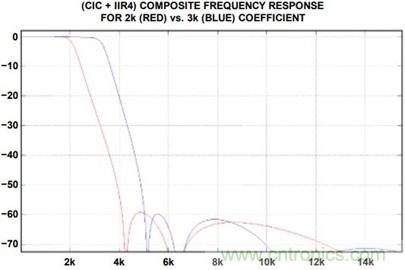

圖3. HAE通帶頻率



同時可使用相電流和來分析零線電流。在新采樣周期的 最初時刻，諧波引擎在含有數據RAM內的預定義位置 循環，該數據RAM含有分析儀處理結果。若有需要， 內容可進一步處理。



電壓和電流數據可來自Sinc模塊或ADC(兩者均存儲在 SRAM中)，并輸入至HAE模塊，速率為8 kHz。該速率下 可產生一個中斷，提示太陽能光伏逆變器輸入可用數 據。進行數據分析并執行下列計算時，HAE模塊將產生 另一次中斷，提示太陽能光伏系統準備顯示諧波分析數 據。ADSP-CM403還可將HAE至DMA的全部結果數據 直接傳輸至SRAM，之后系統代碼便可顯示結果。這會 導致整個HAE系統的少許代碼開銷。



ADSP-CM403XY HAE結果



圖4中的HAE結果清楚表明觀察電壓均方根數據時，系 統中存在哪些諧波。圖中50 Hz基波清晰可見，但250 Hz 和350 Hz處的較低諧波(如諧波5和7)亦可在本示例結果中 看到。



圖4. HAE的V rms示例結果(諧波1-12)



這些計算中采用的特定等式如下所示；下列等式同時適 用于基波和諧波計算。



Harmonic Engine Outputs and Registers where Values are Stored

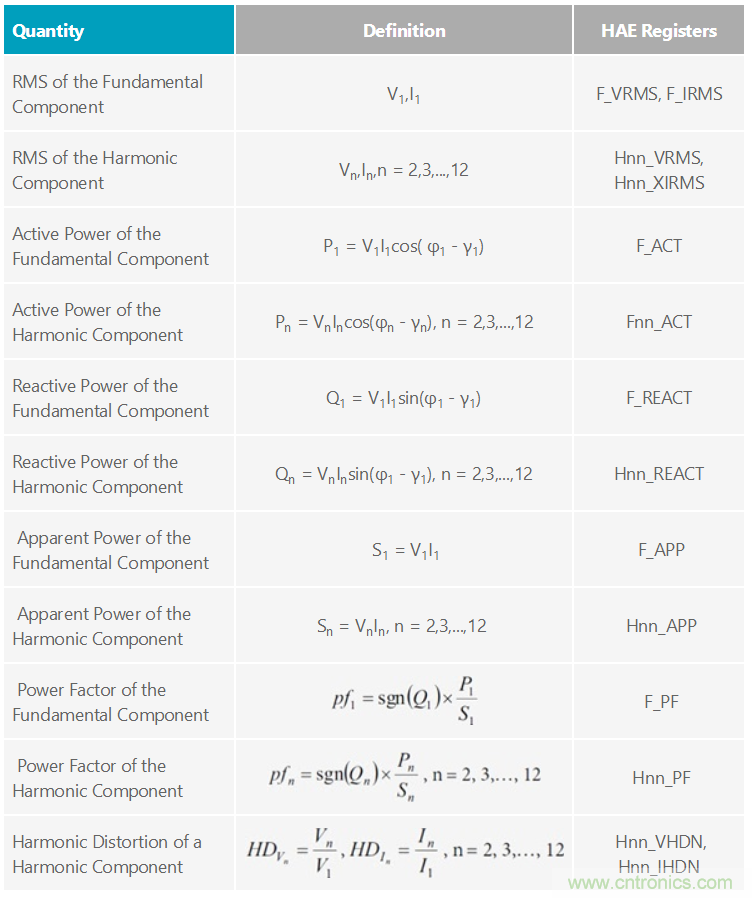

表1. HAE數學計算



編程示例



INT HAE_CONFIG(VOID)

{ INT I;



HAE_INPUT_DATA(VOUTPUT, SINC_VEXT_DATA);

HAE_INPUT_DATA(IOUTPUT, SINC_IMEAS_DATA);



RESULT = ADI_HAE_OPEN(DEVNUM, DEVMEMORY, MEMORY_SIZE, &DEV);

RESULT = ADI_HAE_REGISTERCALLBACK(DEV, HAECALLBACK, 0);

RESULT = ADI_HAE_SELECTLINEFREQ(DEV, ADI_HAE_LINE_FREQ_50);

RESULT = ADI_HAE_CONFIGRESULTS(DEV, ADI_HAE_RESULT_MODE_IMMEDIATE, ADI_HAE_SETTLE_TIME_512, ADI_HAE_UPDATE_RATE_128000);

RESULT = ADI_HAE_SETVOLTAGELEVEL (DEV, 1.0);

RESULT = ADI_HAE_ENABLEINPUTPROCESSING(DEV, FALSE, FALSE); /* FILTER ENABLED */

/* ENABLE ALL HARMONICS (IN ORDER) */

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_1, 1);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_2, 2);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_3, 3);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_4, 4);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_5, 5);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_6, 6);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_7, 7);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_8, 8);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_9, 9);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_10, 10);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_11, 11);

RESULT = ADI_HAE_HARMONICINDEX (DEV, ADI_HAE_HARMONIC_INDEX_12, 12);



RESULT = ADI_HAE_SUBMITTXBUFFER(DEV, &TXBUFFER1[0], SIZEOF(TXBUFFER1));

RESULT = ADI_HAE_SUBMITTXBUFFER(DEV, &TXBUFFER2[0], SIZEOF(TXBUFFER2));

RESULT = ADI_HAE_ENABLEINTERRUPT(DEV, ADI_HAE_INT_RX, TRUE);

RESULT = ADI_HAE_ENABLEINTERRUPT(DEV, ADI_HAE_INT_TX, TRUE);

RESULT = ADI_HAE_CONFIGSAMPLEDIVIDER(DEV, 100000000);

RESULT = ADI_HAE_RUN(DEV, TRUE);

// RESULT = ADI_HAE_CLOSE(DEV);



}



/* EVENTS */



VOID HAECALLBACK(VOID* PHANDLE, UINT32_T EVENT, VOID* PARG) /* ISR ROUTINE TO LOAD / UNLOAD DATA FROM HAE



{



UINT32_T N;

ADI_HAE_EVENT EEVENT = (ADI_HAE_EVENT)EVENT; /* RESULTS RECEIVED FROM HAE 128MS */

IF (EEVENT == ADI_HAE_EVENT_RESULTS_READY)



{ /* GET RESULTS */



PRESULTS = (ADI_HAE_RESULT_STRUCT*)PARG; /* POINTER TO TXBUFFER1 OR TXBUFFER2 */



/* DO SOMETHING WITH THE RESULTS */

FOR (N=0; N<NUM_CHANNELS; N++)



{



IRMS[N] = PRESULTS[N].IRMS;



VRMS[N] = PRESULTS[N].VRMS;

ACTIVEPWR[N] = PRESULTS[N].ACTIVEPWR;



}



} /* TRANSMIT INPUT SAMPLES TO HAE – 8KHZ */



IF (EEVENT == ADI_HAE_EVENT_INPUT_SAMPLE)



{ /* FIND LATETS SAMPLES FROM SINC BUFFER . */



ADI_HAE_INPUTSAMPLE(DEV, (SINC_IMEAS_DATA[PWM_SINC_LOOP]),(SINC_VEXT_DATA[PWM_SINC_LOOP]));

INDEX++;

  IF (INDEX >= NUM_SAMPLES) INDEX = 0;



}



COUNT++;



}
