最近購買了Mophie juice pack power station mini智能手機與USB通用移動電源，這款充電器不僅沒有出現之前拆解分析中發現的問題，還可以為手機提供2倍以上的電池容量，而且體積小巧，可放入口袋。

Mophie總部位于美國加利福尼亞州，是一家移動智能設備和配件設計商和制造商，開發出了由蘋果公司認證的首個“Works with iPhone”便攜式電池解決方案——juice pack。我給該公司發了電子郵件，希望其能幫忙闡述該款產品的設計特點和組件類型，但迄今為止尚未收到任何回復，因此下述內容僅是我個人的合理猜測，請讀者根據自己的看法和專業知識進行權衡。

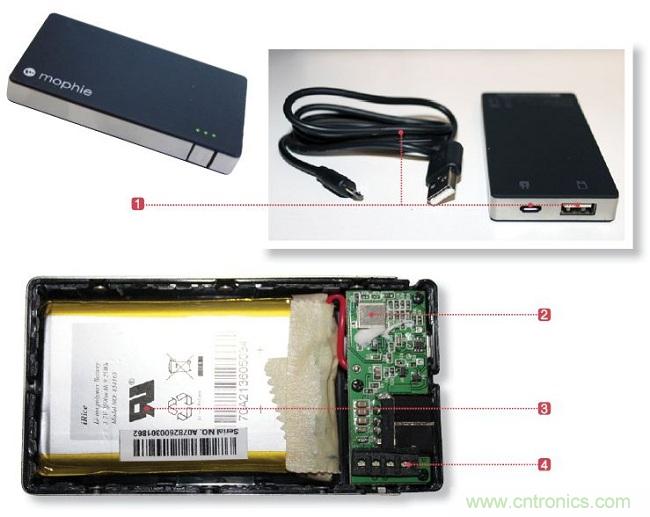

(1)外殼邊側的微型和標準USB端口十分安全。我曾試驗過很多次，試著將USB數據線的接頭插入和拔出端口。

(2)我認為Microchip單片機位于圖中所示護套的下方。單片機通常負責管理“內務”，控制USB充電器IC和IC1的電荷，控制4個充電狀態指示燈，在IC1需要時提供I2C總線控制能力，并控制功率MOSFET。該Microchip零件有些不同尋常，因?yàn)樗厦鎺в蠱icrochip標志，但是只有一個日期代碼，沒有零件編碼。此外，其中兩個對側兩兩相對共分有8個引腳，而另外兩個對側也看似有8個引腳，因?yàn)槠渲杏?個是被切斷的，還有2個分別連接到位于兩側的PCB上。有時，制造商推出的早期新型模具樣品的封裝還不是很規范，當然這一點我也不太確定。

(3)2500mAh鋰電池。

(4)橡膠彈性體材料的電源指示燈。

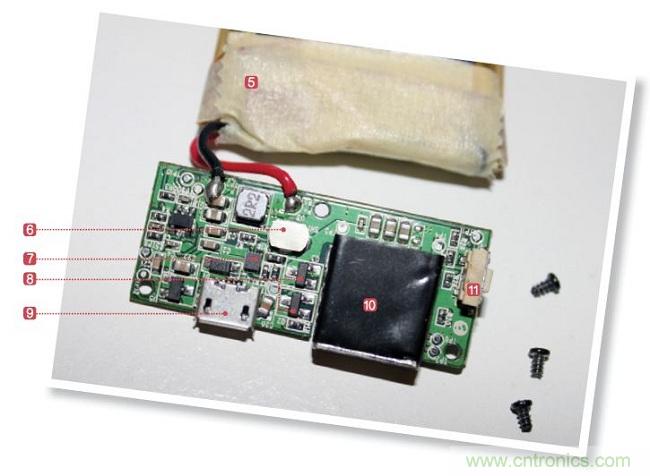

(5)2500mAh鋰電池。

(6)升壓轉換器IC位于圖中所示護套的下方，需要接近其電感器。該IC用于控制電池輸出電壓，并在其成為外部設備充電的主機時將輸出電壓轉化為5V或5.1V，并通過MOSFET將電壓輸送至Mophie的USB端口上。IC的輸出能力約為1A。該IC有10個分別位于對立兩側的引腳，每側5個。另外兩個對側分布著一些散熱引腳，這些引腳被焊接在單板上，可能用于指示內部電源MOSFET。

(7)USB接口鋰電池充電器IC是美國德州儀器公司的bq24040。其位于一個無護套(線性調節器)的10引腳封裝內，可處理交流適配器輸入或來自于微型USB連接器的USB電源，它可能已集成MOSFET，充電電流約為1A。這5意味著若電池完全放電，則最長充電時間約為3小時。

(8)功率MOSFET充當一個標準的USB電源開關，可能還具有溫度保護、短路保護和過電流保護功能。當IC作為主機對外部設備進行充電時，通過USB端口進行控制。

(9)微型USB端口。

(10)USB端口。

(11)電源開關。
