【導讀】凌力爾特公司新推出具內部PWM 發生器的40VIN/60VOUT 5A恒流恒壓轉換器，可驅動大電流LED，有適合于充電電池和超級電容的功能，適用于包括汽車、工業和建筑照明等多種應用。
凌力爾特公司(Linear Technology Corporation)推出DC/DC轉換器LT3954，該器件具有內部5A開關，可用作恒定電流源和恒定電壓穩壓器。器件的內部PWM調光發生器使其非常適合驅動大電流LED，它也有適合于充電電池和超級電容的功能。LT3954 的4.5V至40V輸入電壓范圍適合包括汽車、工業和建筑照明等多種應用。
LT3954使用一個內部5A,40V N溝道MOSFET，能夠采用額定12V輸入驅動高達8個 650mA白光 LED，從而輸送超過 20W 的功率。它采用高端電流檢測，支持升壓模式、降壓模式、降壓-升壓模式或 SEPIC 拓撲。在升壓拓撲時，LT3954的效率高達95%，從而無需外部熱散。其頻率調整引腳允許用戶在100kHz至1MHz之間設置頻率，在提高效率的同時又可減少外部元器件尺寸和降低成本。LT3954采用5mm x 6mm QFN封裝，可提供非常緊湊的大功率LED驅動器解決方案。
LT3954具有內部PWM發生器，調光比達25:1，也可利用外部PWM信號，實現高達 3000:1的調光比。對于調光需求不高的應用，可通過CTRL引腳提供10:1模擬調光比。固定頻率、電流模式結構使其能夠在較寬的供電電壓和輸出電壓范圍內穩定工作。輸出短路保護和開路LED保護功能增強了系統可靠性。LT3954 的地參考電壓 FB引腳可以用作多個LED保護功能的輸入，因此，該轉換器可以在充電應用中作為恒壓源使用。

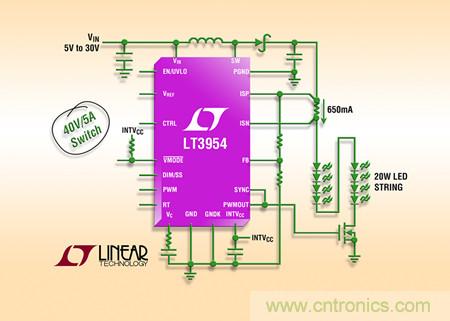

圖：Linear新型轉換器LT3954
LT3954性能及優勢：
可為LED提供3000:1 True Color PWM調光
寬 VIN 范圍：4.5V至40V
軌至軌電流檢測范圍：0V至40V
內部40V/5A開關
可編程PWM調光信號發生器
恒定電流(±3%)與恒定電壓(±2%)調節
準確的模擬調光
可采用升壓、SEPIC、CUK、降壓模式、降壓-升壓模式或反激式配置來驅動LED
輸出短路保護型升壓
開路LED保護和報告
可調開關頻率：100kHz至1MHz
具遲滯的可編程VIN UVLO
電池充電器的C/10指示
低停機電流：<1μA
耐熱性能增強型5mm × 6mm QFN-36封裝
LT3954供貨情況：
LT3954EUHE，每片價格3.60美元。
LT3954IUHE擴展溫度版本 ( I 級)，每片價格3.96美元。
以上價格均是以 1000 片批量購買的單價，兩者均有現貨。
