      軟啟動電路設計及其在藍牙功放中的應用

      發布時間:2012-01-18

      中心議題:

      • 藍牙功放功率控制電路原理分析
      • 藍牙功放的軟啟動電路設計

      解決方案:

      • 浪涌電流斜率的控制
      • 浪涌電流峰值的控制


      藍牙是一個開放性的、短距離無線通信技術標準。其功率放大器是藍牙無線發射機中功耗最大的模塊,為了降低藍牙系統功耗,延長電池壽命,要求它實現2~8 dBm的輸出功率步進。當前商用功放主流的功率控制電路主要有兩類,直接閉環控制型和間接閉環控制型。由于間接閉環控制方法具有集成度高,成本低的特點而被廣泛采用。考慮到集成度、成本等因素,文獻沒有對輸出功率檢測,而是通過預測輸出功率等級所對應的電源電壓大小,再通過采用穩壓器的結構,控制電源電壓間接實現功率控制的。

      電路剛啟動時,如果穩壓器啟動時產生較大的電容或VMP管導通時有較小的電阻,浪涌電流就會很大,有時會接近穩壓器的電流限值,因此必須加以限制。

      1 藍牙功放功率控制電路原理分析

      間接閉環控制環路如圖1所示,該控制環路包括一個誤差放大器,反饋環路和調整管(VMP管)。工作原理是由誤差放大器將輸出反饋電壓VFB與參考電壓Vref進行比較,并放大其差值(Vref-VFB)以此來控制調整管(VMP)的導通狀態,實現負反饋,從而得到穩定的輸出Vcon。電路剛啟動時,反饋電壓VFB很低,如果穩壓器啟動時產生較大的電容(或者負載電容很大)或VMP管導通時有較小的電阻,浪涌電流(即流過VMP管的瞬間電流)就會很大,有時會接近穩壓器的電流限值。因此,必須在誤差放大器中設計軟啟動電路,以保證整個電路在上電后進入正常的直流偏置狀態,不會產生浪涌電流。


      圖1 間接閉環控制環路結構框圖

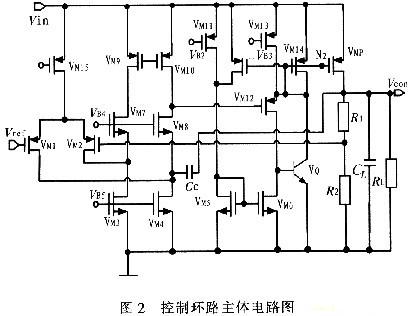

      閉環控制系統的主體電路如圖2所示,VM1~VM8組成折疊式的誤差放大器,VM9~VM10組成單級的電流鏡作為負載,這樣做的好處就是采用10 pF左右的補償電容就可以使系統達到穩定。VM5~VM14和VQ組成級間緩沖級。R1和R2組成反饋網絡,其中

      由于N2節點(VMP管柵極)的輸出阻抗很小,因此在導通的瞬間N2節點的寄生電容在很短的時間內完成放電,N2節點的電壓由高變為低。這樣會導致有一個很大的浪涌電流流過PMOS調整管,高達1.45 A,該電流對系統的性能影響很大,例如,如果輸入端會存在一個寄生電阻,因此瞬態電流會引起一個較大的壓降差,導致系統不能正常工作,同時也會增加系統噪聲,因此有必要加以限制。
      [page]
      2 軟啟動電路設計

      由上面分析可知,由于N2節點電壓迅速變化,導致大的浪涌電流流過P功率管(VMP管)。因此只需要控制N2節點電壓的變化就可以實現電流的控制,控制該浪涌電流變化無非就是控制其變化的斜率和峰值。其具體的電路原理圖包括兩個部分,即浪涌電流的斜率控制部分和峰值控制部分。具體的實現電路如圖3所示。

      2.1 浪涌電流斜率的控制
      晶體管VM22和VM23構成差分對,VM16和VM17,VM18,VM19,VM20,VM28和R2構成負反饋環路,因此B節點電壓會隨著C節點電壓上升而上升,最終B、C節點的電壓值將相等。

      當VM25截止,VM24導通,即控制端Vcontrol的輸入電壓為高電平時,電容C1電壓為0 V;當Vm25導通,Vm24截止,即控制端Vcontrol的輸入電壓為低電平時,電流源I3將對電容充電。此時C節點的電壓Vc=I3t/C,假設流過VMP1管的電流為I,那么B節點的電壓為VB=IR2,又因為VC=VB,所以,I=I3×t/R2C。功率管VMP管與VMP1管構成電流鏡,因此間接實現了對浪涌電流的線性控制。

      2.2 浪涌電流峰值的控制
      因為VA=IR2+VGS(M28),當VA的電壓大于VM18的閾值電壓與VGS(M26)之和,VM18將導通;注意到VM16,VM17,VM18,VMP1組成負反饋環路,因此最終環路達到穩定,電流I將被控制在一定值,同樣間接實現了對電流峰值電流的控制,最大值由R2、VM28、VM26、VM18確定。

      3 仿真結果與討論

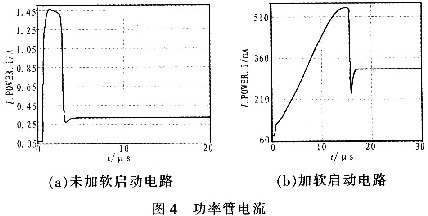

      圖4為系統剛啟動時,流過功率管VMP管的電流,圖4(a)為沒有加軟啟動電路時,流過P功率管的瞬態電流,其峰值電流高達1.45 A。圖4(b)表明軟啟動電路分別從斜率和峰值成功地控制了瞬態電流,其峰值僅為520 mA,上升的斜率幾乎是一恒定值,不過這會增加系統的響應時間。因此可以根據應用系統的其他要求確定浪涌電流的斜率和峰值。

      4 結論

      針對藍牙功率放大器的功率控制電路在啟動時產生的浪涌電流現象,分別從浪涌電流的峰值和上升的斜率兩方面著手,設計出了一個新穎的浪涌電流控制電路,具有結構簡單等優點;同時分別分析了浪涌電流斜率和峰值的控制的原理,最終實現了對浪涌電流的控制,成功實現了軟啟動。
