      驅動器技術全景圖:從原理到國產替代的破局之路

      發布時間:2025-07-08 責任編輯:lina

      【導讀】驅動器作為電子系統中的能量調度中樞,通過將微控制器的低功率信號轉換為高功率驅動信號,實現對電機、功率器件、LED等負載的精確控制。其核心價值在于解決控制單元與執行單元間的能量鴻溝——在保障電氣安全隔離的同時,提升能效與可靠性。隨著工業4.0與電動汽車的爆發式增長,驅動器技術正經歷從“單一功能”向“智能集成”的范式躍遷。


      驅動器作為電子系統中的能量調度中樞,通過將微控制器的低功率信號轉換為高功率驅動信號,實現對電機、功率器件、LED等負載的精確控制。其核心價值在于解決控制單元與執行單元間的能量鴻溝——在保障電氣安全隔離的同時,提升能效與可靠性。隨著工業4.0與電動汽車的爆發式增長,驅動器技術正經歷從“單一功能”向“智能集成”的范式躍遷。


      驅動器技術全景圖:從原理到國產替代的破局之路


      一、核心原理與分類體系


      1. 能量轉換的三大技術路徑

      ● 信號放大與調制

      驅動器接收MCU的PWM/模擬信號(通常3.3V/5V),通過內部柵極驅動電路提升電流輸出能力(最高10A),直接驅動MOSFET/IGBT等功率器件。例如有刷電機H橋驅動中,4路MOSFET構成電流雙向通路,通過占空比調節轉速。


      ● 電氣隔離機制

      在>60V高壓場景(如電動汽車OBC),采用光耦合器或變壓器隔離技術,阻斷共模電壓沖擊。隔離式柵極驅動器的共模瞬態抗擾度(CMTI)可達200kV/μs,保障控制系統安全。


      ● 閉環反饋控制

      高端驅動器集成電流采樣與比較器,實時監測負載狀態。BLDC電機驅動器通過霍爾傳感器信號動態調整換相時序,避免轉子失步。


      2. 技術分類與性能邊界

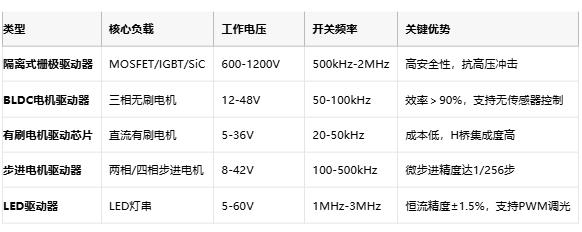

      表:驅動器主流類型與技術特性對比


      驅動器技術全景圖:從原理到國產替代的破局之路

      數據來源:東芝、數明半導體技術手冊


      二、優勢與應用場景深度解析


      1. 四維技術紅利

      ● 能效躍升:SiC柵極驅動器使逆變器損耗降低40%,助力電動汽車續航提升8%;

      ● 空間壓縮:3mm×3mm封裝的步進驅動器(如TI DRV8426)替代傳統分立方案,PCB面積減少70%;

      ● 可靠性加固:內置TSD(熱關斷)與UVLO(欠壓鎖定)功能,使工業驅動器MTBF超100萬小時;

      ● 智能化控制:汽車BLDC驅動器集成MTP存儲,可自定義啟動曲線與堵轉保護閾值。


      2. 場景化需求拆解

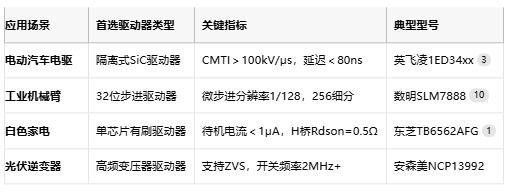

      表:核心應用場景的驅動器選型策略


      驅動器技術全景圖:從原理到國產替代的破局之路


      三、元器件選型策略與成本博弈


      1. 成本敏感型設計的黃金法則

      ● 功率密度與成本平衡

            ● 消費電子:選用0.5Ω Rdson的H橋驅動器(如風華FH6200),單價¥0.8,容忍±10%電流誤差;

            ● 工業設備:需0.1Ω Rdson驅動器(如英飛凌TLD6098),單價¥12.0,但損耗降低60%。


      ● 散熱設計降本杠桿

      驅動器溫升每降低10°C,電解電容壽命延長2倍。采用QFN封裝+銅基板設計,較SOP封裝散熱效率提升50%,省去外置散熱片成本。


      2. 車規級認證的成本密碼

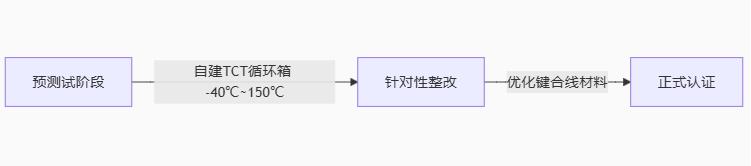

      通過AEC-Q100認證的驅動器單價溢價30%-50%(如ST L99系列),但可通過三階段測試壓縮認證成本:


      驅動器技術全景圖:從原理到國產替代的破局之路


      國產廠商通過此模式將認證費用從200萬降至80萬元。


      四、頭部原廠全維競爭力對比

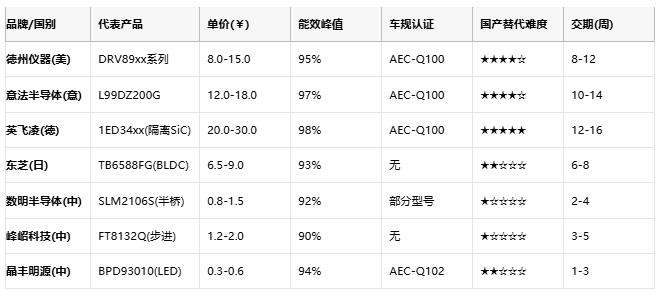

      國際與國內品牌技術商業化能力矩陣


      驅動器技術全景圖:從原理到國產替代的破局之路


      供應鏈韌性警示:

      ● 國際大廠交期普遍>8周,缺貨期溢價達50%;

      ● 國產廠商交期<4周,但車規產品覆蓋率不足20%(2025年數據)。


      五、國產替代路徑與技術突圍


      國產驅動器的破局需攻克三大高地:


      1. 材料級創新:突破SiC柵極驅動芯片的雪崩耐量(>350mJ)與開關損耗(<1μJ/次)極限,縮小與英飛凌代差3;

      2. 架構級整合:推進“MCU+預驅+MOSFET”三合一模塊(如峰岹FT6xxx),系統成本降低30%;

      3. 車規生態建設:聯合寧德時代、比亞迪等車企建立AEC-Q100聯合實驗室,加速認證流程。


      延伸趨勢:GaN驅動器在2025年迎來拐點,日本名古屋大學實驗表明其可使逆變器能效突破99%,但成本仍是硅基方案的5倍。


      結語


      驅動器的進化史是一部集成度提升與場景適配的雙線敘事:從分立式H橋到智能功率模塊(IPM),從kHz級開關到MHz級響應。國產廠商在消費電子領域已實現成本碾壓(單價僅為進口30%),但在車規與工業級市場仍面臨“性能-成本-認證”三重夾擊。破局關鍵在于垂直整合——將材料(SiC襯底)、設計(多芯片堆疊)、認證(AEC-Q標準)納入統一技術閉環,方能在2030年千億市場中爭奪定義權。
