中心議題：

• 雙向可控硅特點
• 雙向可控硅應用
• 雙向可控硅的安裝

解決方案：

• 雙向可控硅門極加正、負觸發脈沖都能使管子觸發導通，有四種觸發方式
• 應用：需定量掌握其主要參數，對其進行適當選用并采取相應措施以達到各參數的要求
• 雙向可控硅安裝方法有夾子壓接和螺栓固定兩種

引言

1958年，從美國通用電氣公司研制成功第一個工業用可控硅開始，電能的變換和控制從旋轉的變流機組、靜止的離子變流器進入以電力半導體器件組成的變流器時代。可控硅分單向可控硅與雙向可控硅。單向可控硅一般用于彩電的過流、過壓保護電路。雙向可控硅一般用于交流調節電路，如調光臺燈及全自動洗衣機中的交流電源控制。

雙向可控硅是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是目前比較理想的交流開關器件，一直為家電行業中主要的功率控制器件。近幾年，隨著半導體技術的發展，大功率雙向可控硅不斷涌現，并廣泛應用在變流、變頻領域，可控硅應用技術日益成熟。本文主要探討廣泛應用于家電行業的雙向可控硅的設計及應用。

雙向可控硅特點

雙向可控硅可被認為是一對反并聯連接的普通可控硅的集成，工作原理與普通單向可控硅相同。圖1為雙向可控硅的基本結構及其等效電路，它有兩個主電極T1和T2，一個門極G，門極使器件在主電極的正反兩個方向均可觸發導通，所以雙向可控硅在第1和第3象限有對稱的伏安特性。雙向可控硅門極加正、負觸發脈沖都能使管子觸發導通，因此有四種觸發方式。

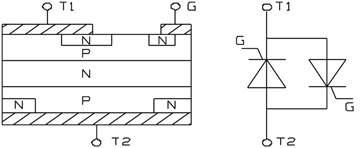

              圖1 雙向可控硅結構及等效電路

雙向可控硅應用

為正常使用雙向可控硅，需定量掌握其主要參數，對雙向可控硅進行適當選用并采取相應措施以達到各參數的要求。

耐壓級別的選擇：通常把VDRM（斷態重復峰值電壓）和VRRM（反向重復峰值電壓）中較小的值標作該器件的額定電壓。選用時，額定電壓應為正常工作峰值電壓的2~3倍，作為允許的操作過電壓裕量。

電流的確定：由于雙向可控硅通常用在交流電路中，因此不用平均值而用有效值來表示它的額定電流值。由于可控硅的過載能力比一般電磁器件小，因而一般家電中選用可控硅的電流值為實際工作電流值的2~3倍。同時，可控硅承受斷態重復峰值電壓VDRM和反向重復峰值電壓VRRM時的峰值電流應小于器件規定的IDRM和IRRM。

通態（峰值）電壓VTM的選擇：它是可控硅通以規定倍數額定電流時的瞬態峰值壓降。為減少可控硅的熱損耗，應盡可能選擇VTM小的可控硅。

維持電流：IH是維持可控硅維持通態所必需的最小主電流，它與結溫有關，結溫越高，則IH越小。

電壓上升率的抵制：dv/dt指的是在關斷狀態下電壓的上升斜率，這是防止誤觸發的一個關鍵參數。此值超限將可能導致可控硅出現誤導通的現象。由于可控硅的制造工藝決定了A2與G之間會存在寄生電容，如圖2所示。我們知道dv/dt的變化在電容的兩端會出現等效電流，這個電流就會成為Ig，也就是出現了觸發電流，導致誤觸發。

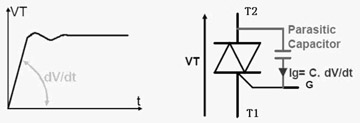

               圖2 雙向可控硅等效示意圖

切換電壓上升率dVCOM/dt。驅動高電抗性的負載時，負載電壓和電流的波形間通常發生實質性的相位移動。當負載電流過零時雙向可控硅發生切換，由于相位差電壓并不為零。這時雙向可控硅須立即阻斷該電壓。產生的切換電壓上升率（dVCOM/dt）若超過允許值，會迫使雙向可控硅回復導通狀態，因為載流子沒有充分的時間自結上撤出，如圖3所示。

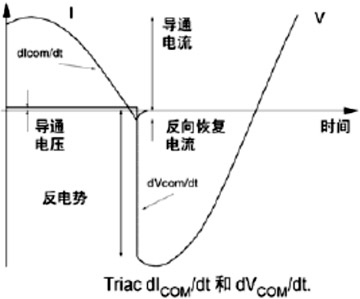

           圖3 切換時的電流及電壓變化

高dVCOM/dt承受能力受二個條件影響：

dICOM/dt—切換時負載電流下降率。dICOM/dt高，則dVCOM/dt承受能力下降。
結面溫度Tj越高，dVCOM/dt承受能力越下降。假如雙向可控硅的dVCOM/dt的允許值有可能被超過，為避免發生假觸發，可在T1 和T2 間裝置RC緩沖電路，以此限制電壓上升率。通常選用47~100Ω的能承受浪涌電流的碳膜電阻，0.01μF~0.47μF的電容，晶閘管關斷過程中主電流過零反向后迅速由反向峰值恢復至零電流，此過程可在元件兩端產生達正常工作峰值電壓5-6倍的尖峰電壓。一般建議在盡可能靠近元件本身的地方接上阻容吸收回路。

斷開狀態下電壓變化率dvD/dt。若截止的雙向可控硅上（或門極靈敏的閘流管）作用很高的電壓變化率，盡管不超過VDRM，電容性內部電流能產生足夠大的門極電流，并觸發器件導通。門極靈敏度隨溫度而升高。假如發生這樣的問題，T1 和T2 間（或陽極和陰極間）應該加上RC 緩沖電路，以限制dvD/dt。

電流上升率的抑制：電流上升率的影響主要表現在以下兩個方面：

①dIT/dt（導通時的電流上升率）—當雙向可控硅或閘流管在門極電流觸發下導通，門極臨近處立即導通，然后迅速擴展至整個有效面積。這遲后的時間有一個極限，即負載電流上升率的許可值。過高的dIT/dt可能導致局部燒毀，并使T1-T2 短路。假如過程中限制dIT/dt到一較低的值，雙向可控硅可能可以幸存。因此，假如雙向可控硅的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出或?qū)〞r的dIT/dt有可能被超出，可在負載上串聯一個幾μH的不飽和（空心）電感。

②dICOM/dt (切換電流變化率) —導致高dICOM/dt值的因素是:高負載電流、高電網頻率（假設正弦波電流）或者非正弦波負載電流,它們引起的切換電流變化率超出最大的允許值，使雙向可控硅甚至不能支持50Hz 波形由零上升時不大的dV/dt，加入一幾mH的電感和負載串聯，可以限制dICOM/dt。

·為了解決高dv/dt及di/dt引起的問題，還可以使用Hi-Com 雙向可控硅，它和傳統的雙向可控硅的內部結構有差別。差別之一是內部的二個“閘流管”分隔得更好，減少了互相的影響。這帶來下列好處：

①高dVCOM/dt。能控制電抗性負載，在很多場合下不需要緩沖電路，保證無故障切換。這降低了元器件數量、底板尺寸和成本，還免去了緩沖電路的功率耗散。

②高dICOM/dt。切換高頻電流或非正弦波電流的性能大為改善，而不需要在負載上串聯電感，以限制dICOM/dt。

③高dvD/dt（斷開狀態下電壓變化率）。雙向可控硅在高溫下更為靈敏。高溫下，處于截止狀態時，容易因高dV/dt下的假觸發而導通。Hi-Com雙向可控硅減少了這種傾向。從而可以用在高溫電器，控制電阻性負載，例如廚房和取暖電器，而傳統的雙向可控硅則不能用。

[page]

門極參數的選用：

門極觸發電流—為了使可控硅可靠觸發，觸發電流Igt選擇25度時max值的α倍，α為門極觸發電流—結溫特性系數，查數據手冊可得，取特性曲線中最低工作溫度時的系數。若對器件工作環境溫度無特殊需要，通常α取大于1.5倍即可。

門極壓降—可以選擇Vgt 25度時max值的β倍。β為門極觸發電壓—結溫特性系數，查數據手冊可得，取特性曲線中最低工作溫度時的系數。若對器件工作環境溫度無特殊需要，通常β取1~1.2倍即可。

觸發電阻—Rg=（Vcc-Vgt）/Igt

觸發脈沖寬度—為了導通閘流管（或雙向可控硅），除了要門極電流≧IGT ，還要使負載電流達到≧IL（擎住電流），并按可能遇到的最低溫度考慮。因此，可取25度下可靠觸發可控硅的脈沖寬度Tgw的2倍以上。

在電子噪聲充斥的環境中，若干擾電壓超過觸發電壓VGT，并有足夠的門極電流，就會發生假觸發，導致雙向可控硅切換。第一條防線是降低臨近空間的雜波。門極接線越短越好，并確保門極驅動電路的共用返回線直接連接到TI 管腳（對閘流管是陰極）。若門極接線是硬線，可采用螺旋雙線，或干脆用屏蔽線，這些必要的措施都是為了降低雜波的吸收。為增加對電子噪聲的抵抗力，可在門極和T1 之間串入1kΩ或更小的電阻，以此降低門極的靈敏度。假如已采用高頻旁路電容，建議在該電容和門極間加入電阻，以降低通過門極的電容電流的峰值，減少雙向可控硅門極區域為過電流燒毀的可能。

結溫Tj的控制：為了長期可靠工作，應保證Rth j-a 足夠低，維持Tj不高于80%Tjmax ,其值相應于可能的最高環境溫度。

雙向可控硅的安裝

對負載小，或電流持續時間短（小于1 秒鐘）的雙向可控硅，可在自由空間工作。但大部分情況下，需要安裝在散熱器或散熱的支架上，為了減小熱阻，可控硅與散熱器間要涂上導熱硅脂。

雙向可控硅固定到散熱器的主要方法有三種，夾子壓接、螺栓固定和鉚接。前二種方法的安裝工具很容易取得。很多場合下，鉚接不是一種推薦的方法，本文不做介紹。

夾子壓接

這是推薦的方法，熱阻最小。夾子對器件的塑封施加壓力。這同樣適用于非絕緣封裝（SOT82 和SOT78 ） 和絕緣封裝（ SOT186 F-pack 和更新的SOT186A X-pack）。注意，SOT78 就是TO220AB。

螺栓固定

SOT78 組件帶有M3 成套安裝零件，包括矩形墊圈，墊圈放在螺栓頭和接頭片之間。應該不對器件的塑料體施加任何力量。

安裝過程中，螺絲刀決不能對器件塑料體施加任何力量。

和接頭片接觸的散熱器表面應處理，保證平坦，10mm上允許偏差0.02mm。

安裝力矩（帶墊圈）應在0.55Nm 和0.8Nm 之間。

應避免使用自攻絲螺釘，因為擠壓可能導致安裝孔周圍的隆起，影響器件和散熱器之間的熱接觸。安裝力矩無法控制，也是這種安裝方法的缺點。
器件應首先機械固定，然后焊接引線。這可減少引線的不適當應力。

結語

在可控硅設計中，選用合適的參數以及與之相對應的軟硬件設計，用可控硅構成的變流裝置具有節約能源、成本低廉等特點，目前在工業中得到飛速的發展。

參考文獻：

[1] 傅永濤. 可控硅控制電路的設計保護[J]. 中國高新技術企業：46-56
[2] 陳振春. 雙向可控硅在電動機控制電路中的應用[J]. 南昌工程學院學報，2005,24（2）：73-76
[3] 芮長穎. 可控硅觸發電路的設計[J]. 巢湖學院學報，2007,9（3）：79-82
[4] 黃俊，王兆安編. 電力電子變流技術（第3版）[M]. 北京：機械工業出版社，2005
[5] 瑞薩科技公司. 硅可控開關元件與三端雙向可控硅開關元件（Rev.1）. 2004
[6] Nick Ham. 閘流管和雙向可控硅-成功應用的十條黃金規則. 2002
