【導讀】科技發展帶動環境也要往綠色環保的發展，為了更好的綠色供電且實現節能。本文為大家介紹了一款由太陽能供電的LED驅動器電路圖設計，通過增加超級電容器的數值或使用一個具有合適充電控制功能的電池，可以延長這14 分鐘的保證照明時間。大家可以借鑒！

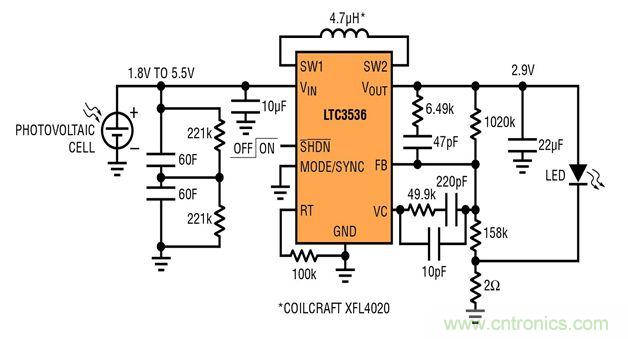

該圖示出了將一個由太陽能電池供電的 LED 驅動器應用于 LED 應急手電筒的情形。當手電筒關斷時，LTC3536 處于停機模式。當不再能夠提供環境光時，其低于 1μA 的靜態電流可最大限度地減少超級電容器的電量消耗。當 LED 電筒接通時，LTC3536 通過 SHDN 引腳接通以向LED 提供 105 mA 的恒定負載電流。LTC3536 可調節輸出和 LED 電流，在超級電容器充電至高達 5V 的情況下可保證 14 分鐘的可靠照明。通過增加超級電容器的數值或使用一個具有合適充電控制功能的電池，可以延長這 14 分鐘的保證照明時間。
