中心議題：
- LED背光源的電路模型
- 偏置電阻對LED 背光源亮度均勻性的影響
- LED 的發光亮度對亮度均勻性的影響
1 引言
LED 正成為背光照明的主流器件。一般背光源設計中有多個LED，所以要考慮各個LED 亮度的一致性。在實際應用中，可根據向電壓（Vf）對LED 器件進行“差異篩選”.LED 的Vf 值是背光設計的重要變數。將多個LED 連接在一起使用時，各管電流均必須匹配，整個組件才能產生一致的亮度。
LED 的亮度決定于流過它的電流。實現恒定電流最簡單的方法，是將多個LED 串聯起來。這樣不用差異篩選，串聯LED 就能確保流過各個LED 的電流相同。但是串聯時的總體正向電壓為多個LED 的Vf 之和，需要使用帶電感的具有升壓功能的LED 驅動電路，使得成本增加。而且，一個LED 發生故障就會使整個背光源失效。此外，串聯驅動方法有較強的電磁干擾， 對通訊產品尤其不利。
將多個LED 并聯的設計方法，無需帶電感的升壓電路，電磁干擾較小，容錯性較強。但為了保證亮度的均勻性，必須對LED 進行差異篩選。隨著所用LED 數量的增加，成本也會因差異篩選而增加。即使經過差異篩選，LED 的Vf 值仍會存在一個變化范圍，影響亮度的均勻性。
本文重點討論在LED 并聯設計中，如何提高亮度的均勻性。
2 LED 背光源電路模型
將三個LED 并聯構成背光源， 其總電流由三極管電路控制， 如圖1 所示。亮度均勻性的NLED 被定義為：
式中，Imax 和Imin 為各個LED 電流的最大值和最小值；

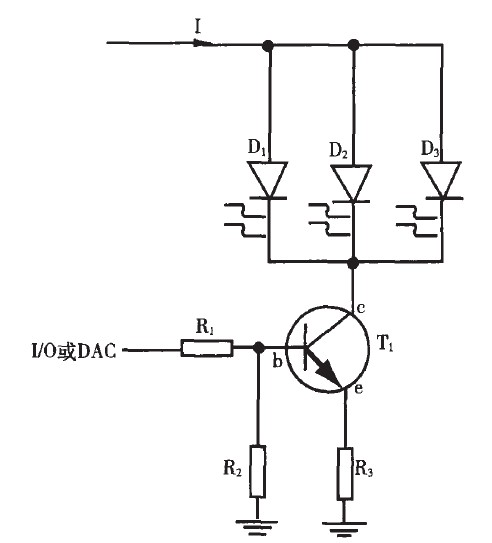

圖1 LED 背光源的驅動電路
圖中， D1， D2， D3 為發光二極管， T1 為NPN 型三極管， R1 ， R2 ， R3 的阻值可根據總電流I 的設計要求進行調節， I/O 或DAC 為控制端口。
理想發光二極管的正向電壓為：
實際上， 寄生電阻對Vf 影響很大：
式中： I 為正向電流；n 為理想因子；k 為玻爾茲曼常數（1.38x10- 23 J /K） ; T 為溫度（ 298K 或25℃） ;q 為電子電量（ 1.602x10- 19 C） ;Is 為飽和電流； R 為寄生電阻；本文以西鐵成公司的發光二極管為例， 其特性參數如表1 所示。

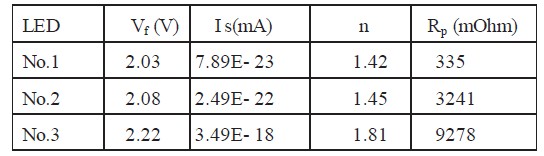

表1 發光二極管特性參數
[page]
依據式（2） ，使用對分法［2］計算出在不同正向電壓下，三種LED 的正向電流，如圖2 所示。

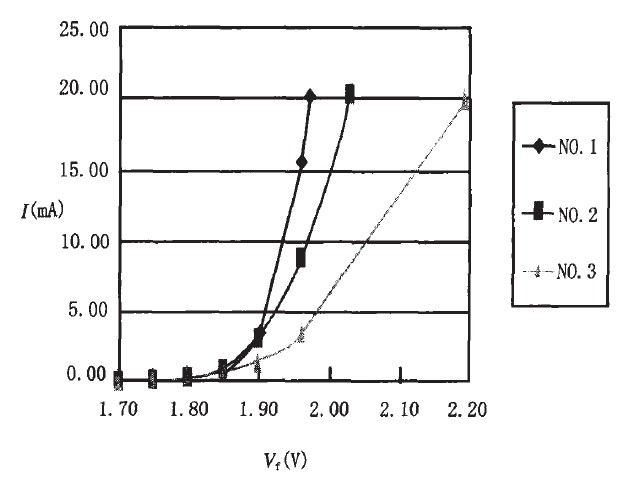

圖2 不同LED的正向電壓與電流的關系
由圖2 可以看出，在相同的電壓下，不同LED 的電流不同， 即亮度不同。LED 都有其額定電流，西鐵城LED 的額定電流為20mA，所以本文給出了20mA以內的數據。
3 偏置電阻對LED 背光源亮度均勻性的影響
在實際設計中，利用外加偏置電阻，即在每個LED 處串聯一個電阻來改善LED 背光源的亮度均勻性。本文討論兩個LED 并聯，加偏置電阻R4=R5的情況， 如圖3 所示。

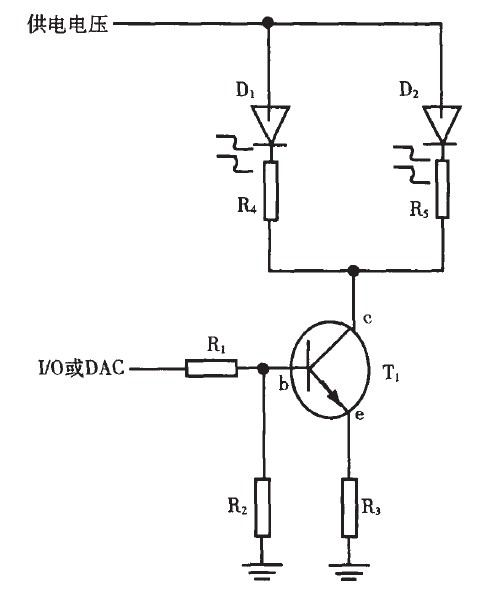

圖3 加偏置電阻的電路圖
計算機利用對分法算出了在總電流為15mA，外加偏置電阻（R）為R4=R5=0 ， 22 ， 47 ， 68 ， 100 ， 150， 200 （Ω） 時， D1 和D2 的電流（ I1 和I2） 、亮度均勻性（ Uni）、正向電壓（V5） 、以及偏置電阻帶來的功耗（P）。
[page]
計算結果如表2 及圖4、圖5 所示。

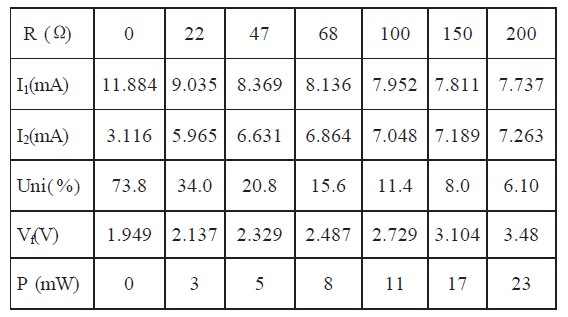

表2 不同偏置電阻的計算結果

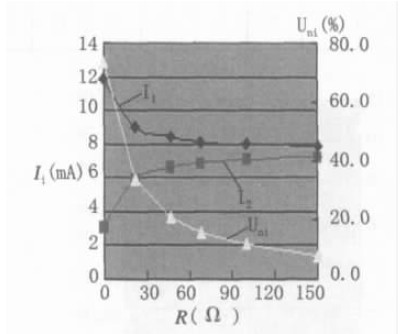

圖4 偏置電阻對亮度均勻性的影響

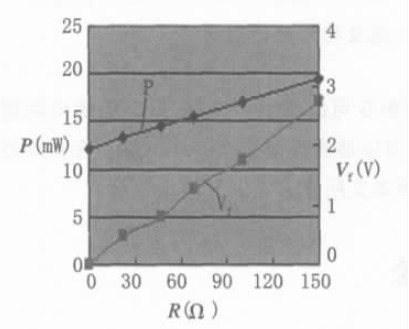

圖5 偏置電阻對功耗及供電電壓的影響
由表2 和圖4、5 可以看出，外加偏置電阻可以顯著提高亮度的均勻性， 但電路的功耗會相應增加，對LED 正向電壓的要求會增大。例如，外加150Ω偏置電阻時，其耗散功率為17mW，V5 為3.104V。
對于鋰電池而言， 一般工作電壓范圍為3.0~4.2V，再考慮三極管的偏置電壓，因此，外加150Ω 偏置電阻是不能接受的。設計中要根據具體的供電電壓來確定偏置電阻的值。
[page]
4 LED 的發光亮度對亮度均勻性的影響

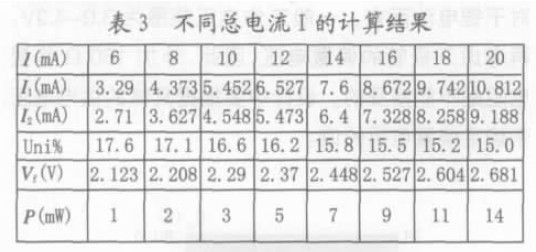

根據式（2），也可以通過改變LED 的發光亮度來改善LED 背光源的亮度均勻性，即通過改變系統的總電流來改善亮度的均勻性。本文討論兩個LED并聯，且外加68Ω偏置電阻的情況，結果如表3 及圖6 所示。

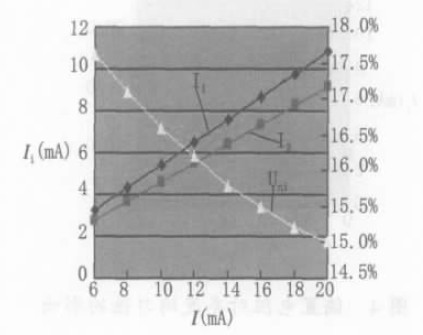

圖6 由外加偏置電阻改變系統總電流對亮度均勻性的影響
由表3 和圖6 可以看出，外加68Ω 偏置電阻使亮度降低，可以適當提高亮度的均勻性。在實際設計中，可利用本文所述方法進行模擬計算。
5 結論
本文討論了偏置電阻、和發光亮度對LED 亮度均勻性的影響。隨著偏置電阻值的增加、亮度的減小，LED 背光源的亮度均勻性會提高。實際設計中要兼顧偏置電阻的功耗、發光亮度和供電電壓等的要求。
