【導讀】隔離型的RS485、CAN、RS232等已越來越受市場認可。在實際的工程應用中，除可利用產品的隔離特性解決接地環路、提高系統的可靠性外，也可根據產品的特性，對不同功能的產品加以組合使用，方便高效的實現特定功能。

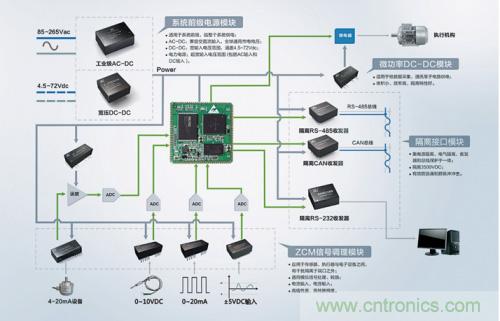

隔離模塊主要用在各種串行總線或現場總線的收發端，通過隔離模塊本身的隔離性能，斷開地環路，提高共模抑制性能和抗干擾能力，應用如圖1所示。
圖 1接口隔離模塊的應用
除使用隔離模塊自己本身的性能外，對功能各異的隔離模塊加以組合應用，可以擴展出形式多樣，靈活多變的方案組合，如下文所述。
一、簡易隔離RS485中繼器
RS485的應用中，有時需對信號進行增強，或不同的RS485網絡之間進行電氣隔離，輸入和輸出都是RS485信號，此時需用到RS485的中繼器。而基于RSM485系列，可快速搭建簡易的隔離型RS485中繼器，如圖2 和圖3所示。

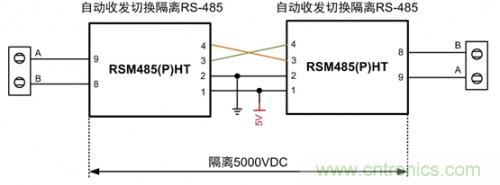

圖 2 簡易隔離RS485中繼器方案一

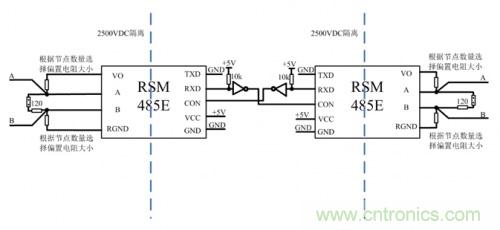

圖 3 簡易隔離RS485中繼器方案二
方案一用的是內部支持自收發的RSM485PHT系列，UART端交叉連接即可。方案二用的是常規帶收發控制引腳的隔離485，需多用非門電路對收發進行控制。
二、簡易隔離RS232轉RS485
在用RS232調試時，常需要直接跟RS485電路通信，此時需要將RS232轉成RS485電平，同樣推薦兩個電路，都是基于隔離型的模塊搭建，為調試串口提供隔離防護，如圖4和圖5所示。
圖 4 簡易隔離RS232轉RS485方案一

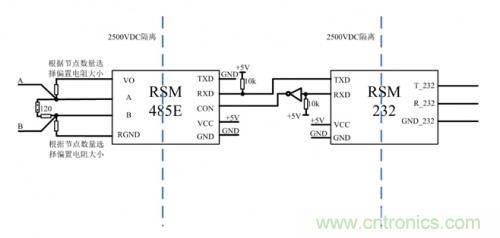

圖 5 簡易隔離RS232轉RS485方案二
方案一是使用普通的TTL轉232電平IC做232到TTL的電平轉換，隔離電壓2500VDC，方案二是232端和485端均采用隔離模塊，485到232端的隔離電壓可高達5000VDC。
三、隔離型RS485轉CAN方案

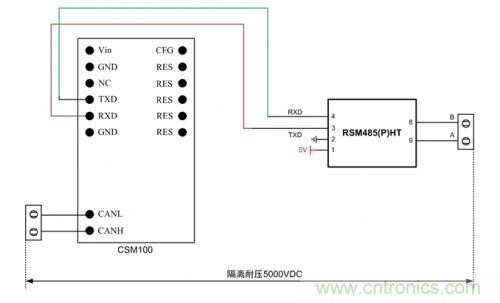

RS485和CAN雖然物理層都是差分傳輸，但因CAN多了更多的底層協議，兩者不能通過簡單的方式直接轉換。此時，使用如圖6所示的CSM100+RSM485模塊方式，利用CSM100能將CAN轉成UART數據，再用RSM485PHT將UART轉成RS485電平，實現RS485轉CAN的功能。
圖 6 RS485轉CAN
四、CAN轉RS232和RS485

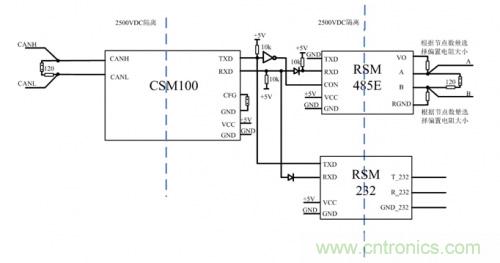

方案如圖7所示，此方案除支持CAN到485的轉換外，也方便用電腦通過RS232口調試CAN或485的數據，在某些小數據量的應用場合，甚至可通過UART端，將MCU的數據變成RS232、RS485、CAN三種接口數據進行通信，非常適合接口的擴展。
圖 7 CAN轉RS232、RS485
由上面介紹可知，基于ZLG的接口隔離模塊，可非常靈活的實現很多單個模塊完成不了的功能，結合合適的外圍電路，嘗試多種不同的組合，往往能達到意想不到的收獲。
