手里零件挺多的，昨天做個東西，本來應該用IN4148做二極管用，隨手拿了兩個玻封管，也沒仔細看就焊上去了，上電不能正常工作，仔細檢查后才發現拿了穩壓管當二極管用了，廢了半天勁，早知道測試一下了，可是用萬用表是測不出來穩壓管和二極管的區別的，決定做個測試器，焊機前先測試一下二極管的耐壓，防止以后再犯錯誤。



由于沒有特別高的要求，根據三線電壓表頭的最大量程是100V，就做個100V的算了，一般也夠用了，最早前我做過一個類似的是直接整流220V電壓，雖然可以測量的耐壓很高，但是很不安全，早就拆掉了，這次一定要做個隔離的，隨便摸任意一根線都不會有危險，找到手里的變壓器盡量找二次電壓高的，還真有一個雙獨立50V輸出的，還帶6V隔離輸出剛好給三線電壓表頭供電，先把6V整流濾波給電壓表模塊看工作情況，正常后再把雙50V串聯起來做個半波整流加個 1UF高壓電容做濾波然后看最高輸出電壓達到了160V直流，這個電壓太高超過了100V電壓表頭的測量范圍，因為電壓表頭也是有輸入電阻的，就串聯電阻找出剛好接近100V的直流電壓，最后測試下來需要330K的電阻剛好合適，由于有大電阻串聯在電源里面，就算短路電流也只有0.6ma也不會對管子造成損害。

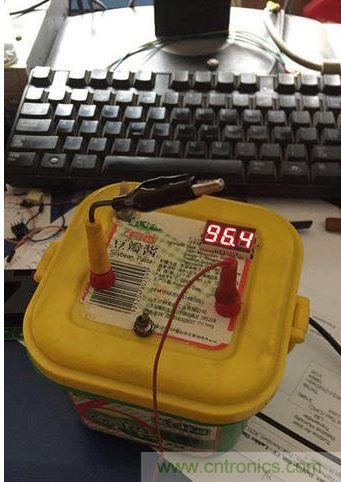

加上電源開關，輸出用雙刀雙擲開關做個正反切換開關，方便電壓換向使用，隨便找個殼子裝起來，就成了上圖的模樣。

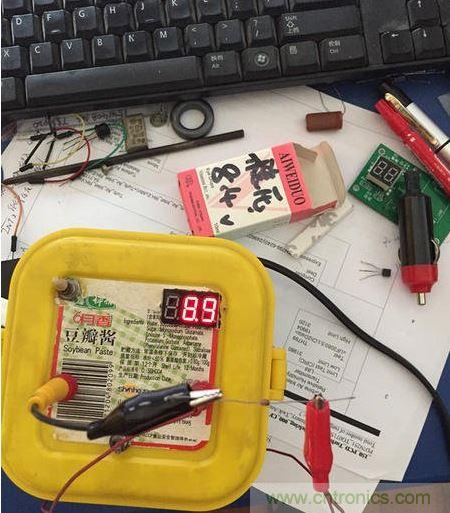

測試一下8.4V穩壓管還行：

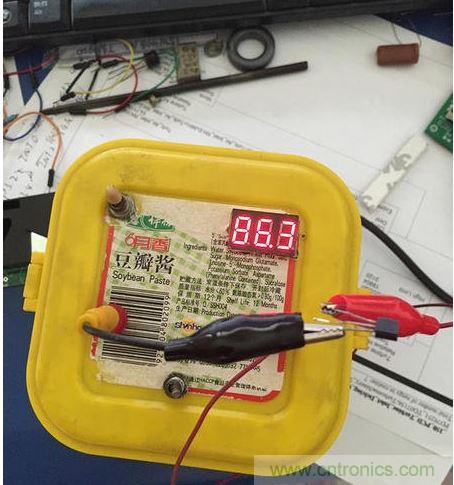

再找個9012測測E-C試試：

OK！



對了！再啰嗦一句，如果測量電容耐壓一定要注意放電！否則真的會電到你一針的呵呵！
