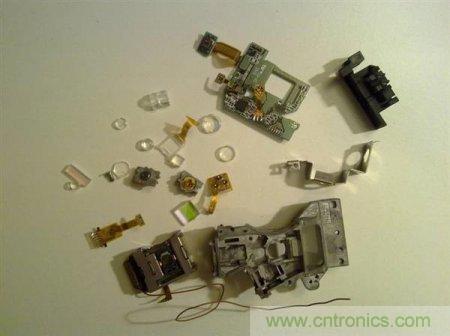

經過對藍光拾音器（其正式名稱為東芝PHR-803T）的逆向工程，Diyouware團隊將其整個系統，包括其多個多個組件如自動對焦、激光振蕩器等都移植到他們PCB打印機的設計中。

“在第一次測試中，我們用從藍光拾音器上拆下來的激光二極管取代我們CNC路由上的Dremmel。”該團隊在博客中說。“這些激光二極管發的光接近紫外波段，但我們對他們是否足以致敏干膜還是有疑慮的。我們做了一些測試，它還是有效果的。激光開始在膜上“畫”了起來，但還是非常粗糙，可能是因為它發射的能量太大，或者缺乏焦點。”


在確定這個問題后，他們不得不繼續改進激光器的功能，開發團隊其實對于藍光拾音器自身的運行原理和如何能夠更好地將其功能融入他們的PCB打印機設計中去并不太清楚。而且在嘗試著與東芝公司進行溝通又失敗了之后，憑著有限的技術信息，他們的結論是，藍光拾音器的運行原理與一個標準的CD激光拾音器類似，開發團隊于是根據已知的東西進行修改，使達到自己預期的功能。
[page]

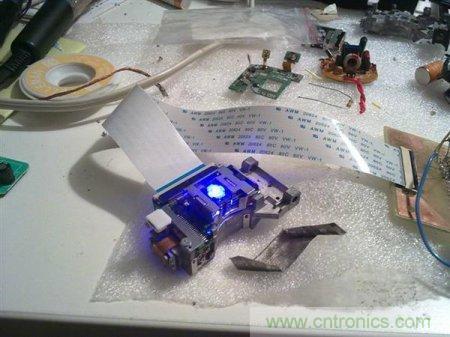

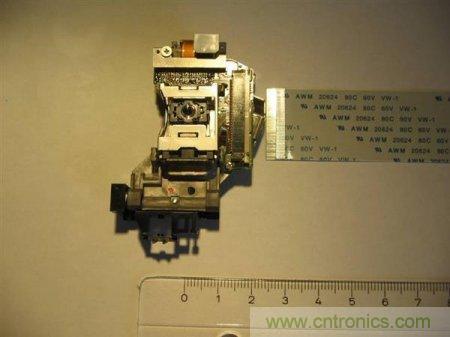

“對于我們而言，我們只需要開啟激光器，操作它的能量并將其正確聚焦在PCB上。”該團隊表示。“PHR-803T具有一個0.5節距的FPC連接器并帶45個引腳。僅僅連接做到與連接器正確連接就費了我們一段時間。最后，我們設計了一個特殊的接口板可以輕松地“嗅到”信號。

當他們搞定這個PHR-803T之后，開發團隊就設計了一個電路使用戶能夠控制激光。具體來說，用戶能夠開啟和關閉激光、控制強度、移動焦點，讀取光電二極管信號，并能夠進行自動對焦。


為了測試他們的電路和驗證自己的設計功能，開發團隊用拾音器代替擠出機安裝在了一臺RepRap3D打印機上。他們把一塊覆蓋了干膜的PCB放在打印床上，并進行了一些測試。結果證明，這個想法可以是可行的，雖然還需要一些更多的改進。

當激光的功能調試好后，就進入準備機械零件的階段了。該團隊使用了常見的Arduino來驅動整個系統，其它機械系統也不存在障礙。

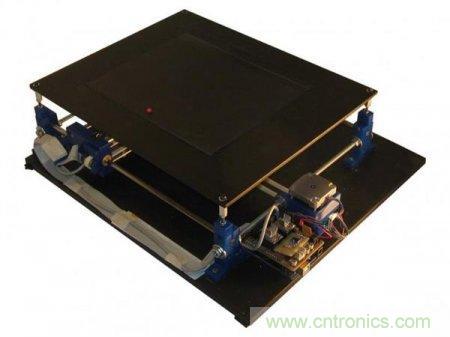

“我們認為這臺打印機將基于一個簡單的直角坐標機械裝置，有兩個軸可驅動拾音器在X/Y平面上移動。”開發團隊補充到。“我們并不在意打印區域的大小，因為我們的步進電機有足夠的動力。無論打印區域大還是小都沒什么區別，最后我們選擇了210毫米×170毫米的區域。當然我們從沒制造過那么大的PCB板，但說不定什么時候你會需要它呢？

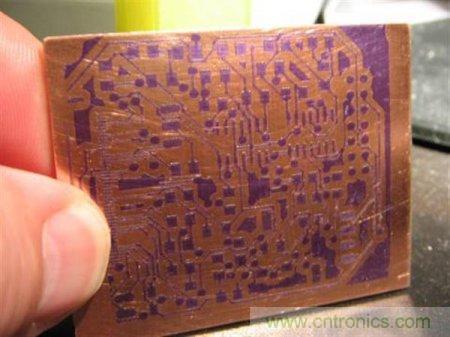

經過一些額外的測試和校正一些問題（包括打印線路的形狀和質量、振動和材料等），該團隊最終將PCB打印機設計制造了出來。

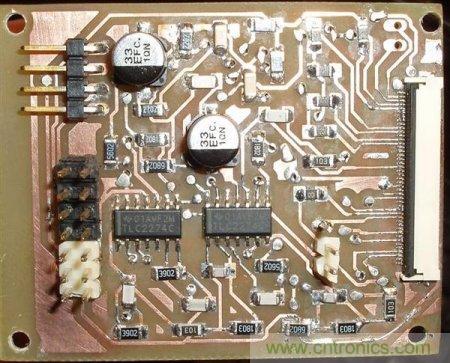

“我們用這臺打印機制造的第一塊電路板是它自己的拾音器的驅動PCB。”開發團隊說。“我們想證明，PCB打印機可以打印自己的電子器件。再次進行自我復制。”


這是一個開放源代碼的設計，Diyouware團隊已經釋放了所有必需的文件和信息，包括對器件進行編程的必要固件，供任何有興趣的人參考、打造自己的DiyouPCB打印機。
