小型風力發電機DIY：工具和材料


● 環氧樹脂
● 強力膠
○ 厚壁塑料瓶

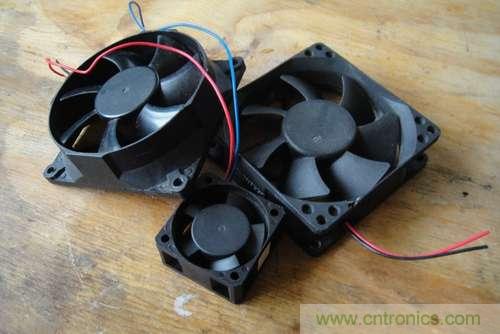

○ 廢棄的電腦散熱風扇，越大越好
○ 一些細電線（最好是獨軸的）
○ 一根木頭棍，直徑1.5英寸（合38.1mm），200mm長
○ 兩根套在一起并能夠滑動的鐵管，直徑大概半英寸（12.7mm）
○ 4個二極管
○尼龍扎帶
○ 舊唱片

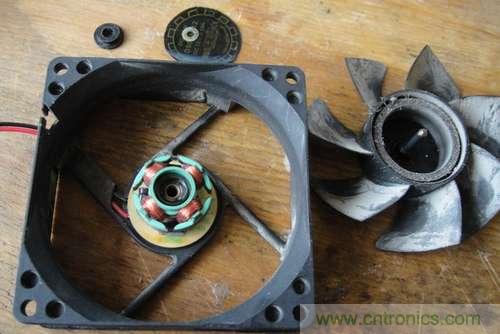

小型風力發電機DIY：拆解風扇

通常情況下，風扇葉片用一個小的彈簧環（本步驟圖4中螺絲刀指著的那個小東西）和電動機固定在一起。這個連接處藏在風扇背面的密封擋板下面。

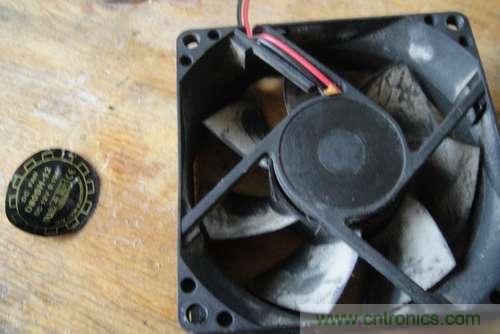

揭下不干膠貼紙。
撬下塑料或者橡膠的密封擋板。

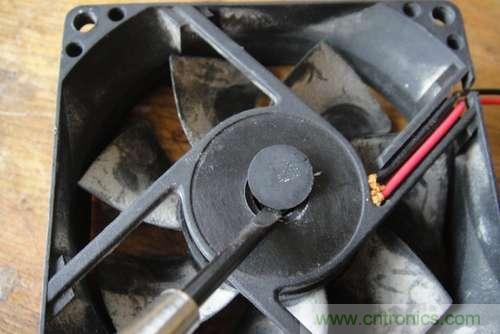

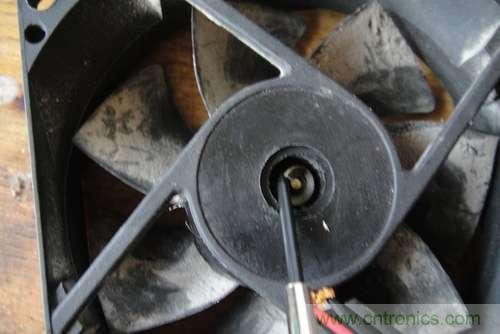

看到那個彈簧環了么？你可以用小螺絲刀把它弄下來。 [page]
現在風扇葉就可以拿下來了。

小型風力發電機DIY： 焊連接線

注意觀察風扇的銅絲線圈，應該能找到兩個或者三個線腳，這些線腳是用來連接線圈的。其中一個線腳連著兩根銅絲，而另外兩個只連著一根銅絲。你需要給那兩個只連一根銅絲的線腳各焊一根線上去。

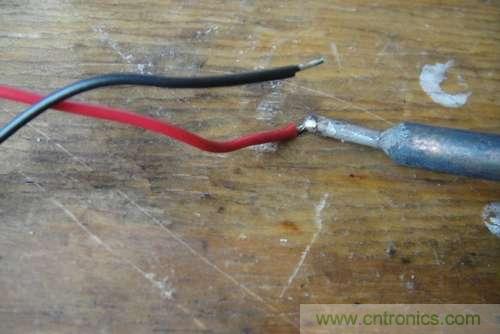

那兩個線腳很有可能非常小，剛剛夠焊，所以你要先把焊錫涂在線頭上。

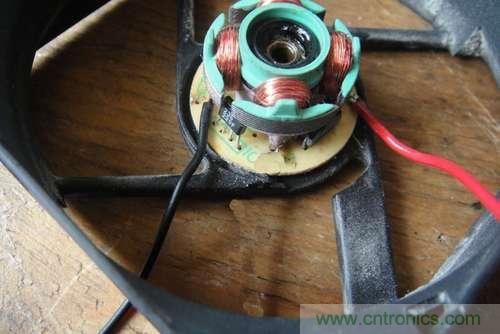

然后把線焊上去。焊完連接線，就可以去掉線路板上所有的電子元器件了（電容啦，二極管三極管神馬的），我用了一個小的線鉗來做這件事情。

小型風力發電機DIY：制作整流器

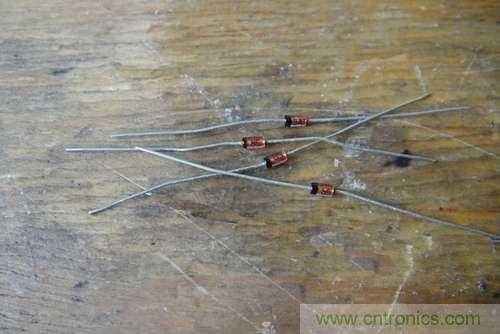

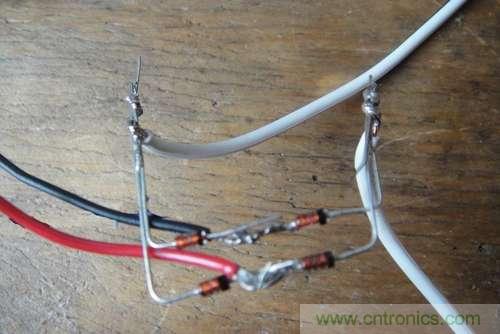

整流器是用來把發電機產生的交流輸出轉化為可用的直流輸出的東東。你需要準備4個二極管來作整流器。

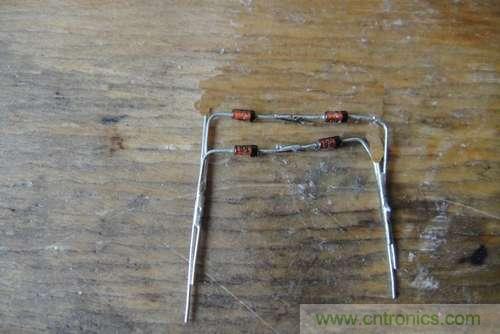

將兩個二級管的有黑圈的一頭的線腳剪到1厘米長，然后把三個二極管沒黑圈的一頭剪到剩1厘米長。折彎長線腳來把它們都連在一起，用焊的...（太亂了，還是直接看圖吧，保證帶圈的一頭都朝一個方向，這一點非常非常非常重要） [page]
往整流器上焊線，從風扇出來的線接在中間，兩頭的白線（輸出線）要長一些，強度要大一些，原作者用了1米長的門鈴線，您自己作的時候看著辦~

小型風力發電機DIY：測試發電機

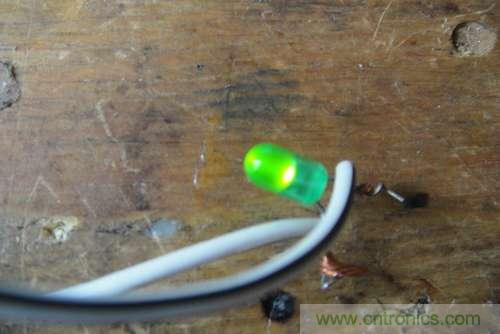

現在可以測試一下前面的工作鳥，把前面拆下來的風扇葉片裝回去，給輸出線連接一個發光二極管或者萬用表。玩命轉扇葉然后看之工作正常否。

小型風力發電機DIY：去掉沒用的雜碎

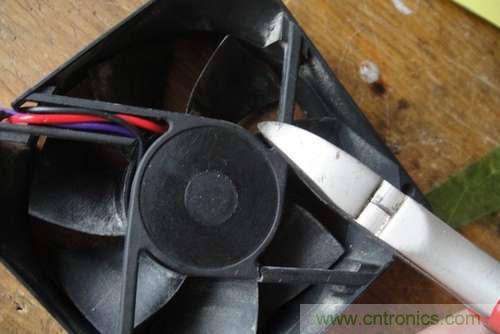

我在這一步用小線鉗去掉了風扇的扇葉和外面的方形框，當然你也可以只去掉扇葉。

小型風力發電機DIY：制作扇葉

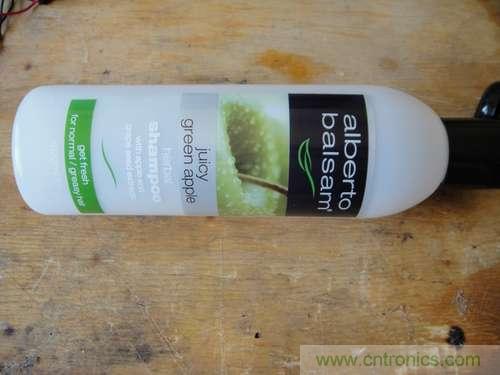

扇葉是從厚塑料瓶子上切出來的，一般的塑料飲料瓶是不給力滴，我們需要的是加厚的瓶子，比如裝漂白劑的（84的瓶子貌似也挺薄..）。首先要去掉瓶子頸和瓶子底（把非圓柱形的部分干掉就對了）。

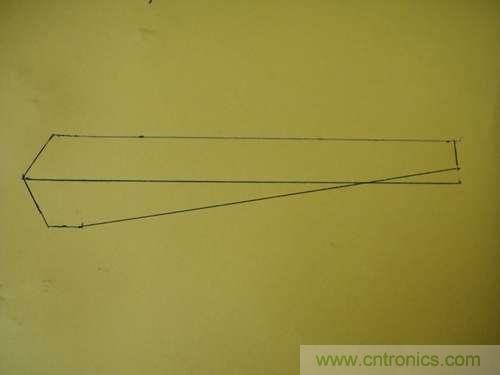

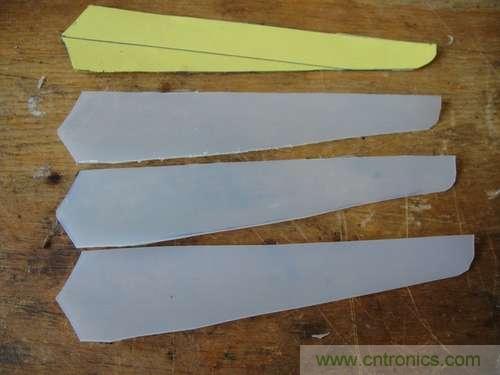

我在紙上做了個小樣。
[page]

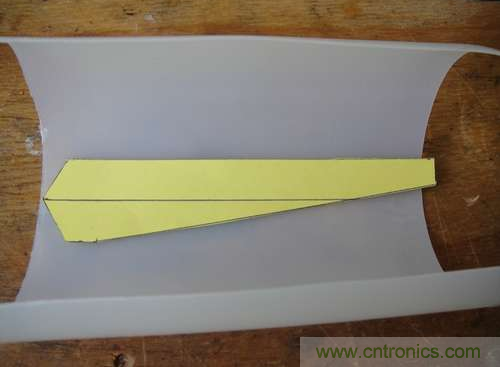

描在瓶子上比著切，注意：寬的一頭的頂角要是120度，至于為什么，下一步會見分曉。
保證每個葉片都是一樣的。葉片設計不用啥高科技，我只是按照原料的限制作盡可能長的葉片，形狀大概像個葉片就好了。

小型風力發電機DIY：粘葉片

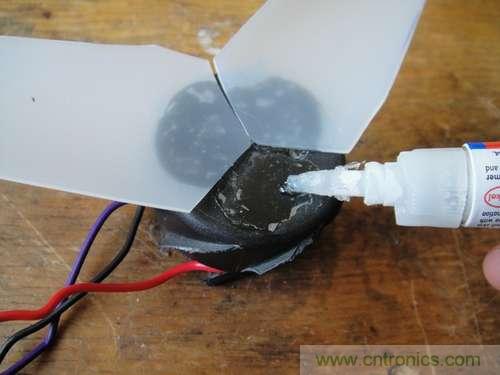

比著圖上的方法把仨葉片粘到前機箱風扇的塑料外殼上。如果你還在擔心葉片的角度（指扭曲的形狀），那就沒必要了，我發現從瓶子上帶過來的角度就很好。

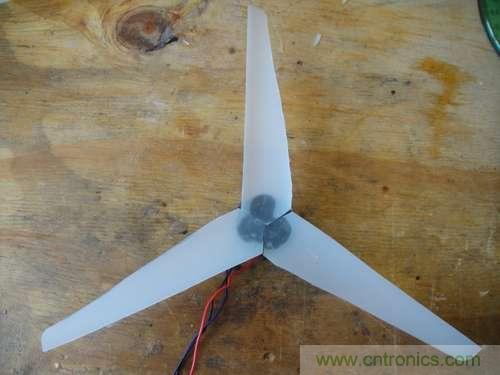

粘完應該是這樣滴，知道上一步為啥要120度頂角了吧~

小型風力發電機DIY：框架與尾翼

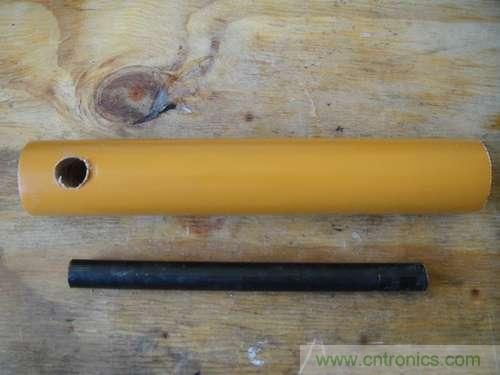

前風扇的馬達要粘在一個用鐵管作軸支撐的木頭棍上，風車尾則是用廢CD作的。比著鐵管的外徑在木棍上鉆一個同尺寸的洞，要鉆透。 [page]
鐵管插進去，如果松動的話用環氧樹脂填充縫隙，總之一定要插緊。

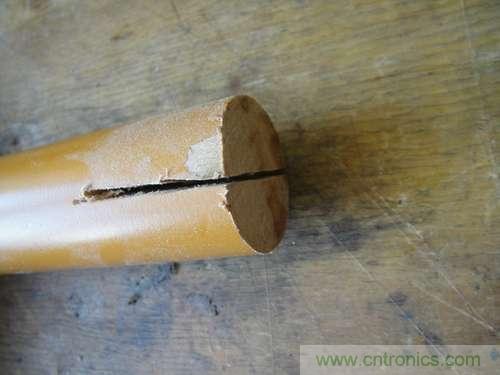

在木棍的另一頭鋸一條縫。

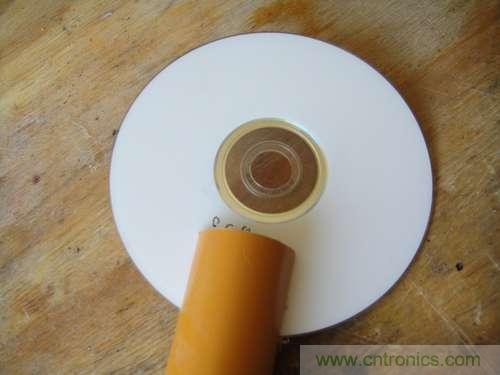

這個縫應該正好能插進光盤。

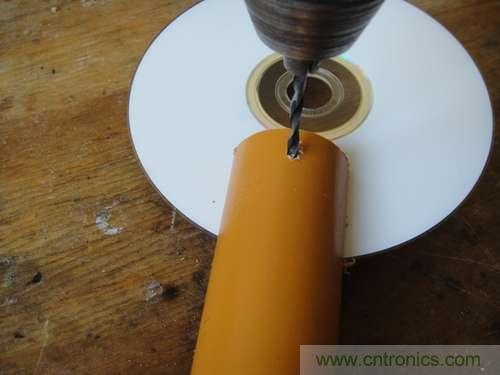

插好光盤，在木頭上給螺絲鉆兩個孔，孔一定要穿過光盤，這樣能保證上螺絲的的時候光盤不會碎。

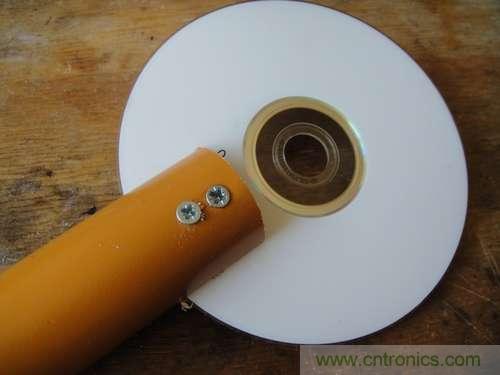

上螺絲，固定風車尾。 [page]

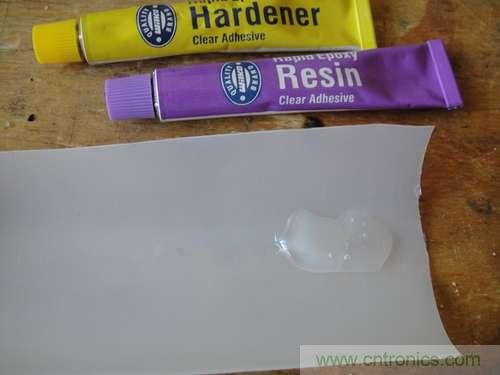

混合環氧樹脂，更通俗的叫法就是AB膠。

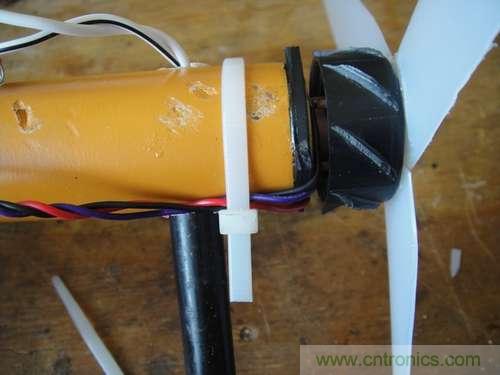

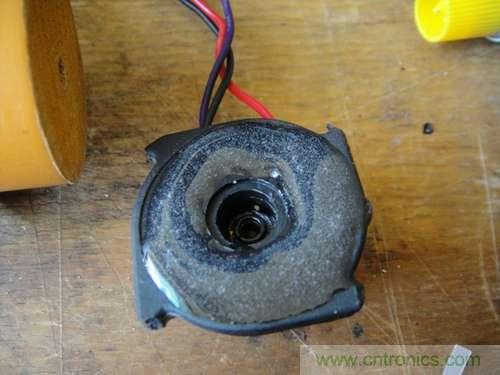

用環氧樹脂把發電機（前風扇馬達）和木頭棍粘在一起，要粘在靠近鐵管的那頭。
用線纜扎緊電線和整流線路，并把輸出線穿過鐵管。在這個項目里我把整流線路綁在了木棍的下面，并用了一些環氧樹脂作密封，這樣的話可以起到一些防腐蝕的作用。

制作完成圖，看起來是不是很像那么一回事？
