      三極管偏置電路:電壓負反饋偏置電路

      發布時間:2020-11-20 責任編輯:lina

      【導讀】Rb的作用是用來控制晶體管的基極電路Ib,Ib稱為偏流,Rb稱為偏流電阻或偏置電阻。改變Rb的值,就可以改變Ib的大小。圖中Rb固定,稱為固定偏置電阻。

      1.三極管偏置電路_固定偏置電路

      如上圖為三極管常用電路中的固定偏置電路:Rb的作用是用來控制晶體管的基極電路Ib,Ib稱為偏流,Rb稱為偏流電阻或偏置電阻。改變Rb的值,就可以改變Ib的大小。圖中Rb固定,稱為固定偏置電阻。

      三極管偏置電路:電壓負反饋偏置電路

      這種電路簡單,使用元件少,但是由于晶體管的熱穩定性差,盡管偏置電阻Rb固定,當溫度升高時,晶體管的Iceo急劇增加,使Ie也增加,導致晶體管工作點發生變化。所以只有在溫度變化不大,溫度穩定性不高的場合才用固定偏置電路

      2.三極管偏置電路_電壓負反饋偏置電路

      三極管偏置電路:電壓負反饋偏置電路

      如上圖為三極管常用電路中的電壓負反饋偏置電路:晶體管的基極偏置電阻接于集電極。這個電路好象與固定偏置電路在形式上沒有多大差別,然而正是這一點,恰恰起到了自動補償工作點漂移的效果。從圖中可見,當溫度升高時,Ic增大,那么Ic上的壓降也要增大,使得Uce下降,通過Rb,必然Ib也隨之減小,Ib的減小導致Ic的減小,從而穩定了Ic,保證了Uce基本不變。

      這個過程,稱為負反饋過程,這個電路就是電壓負反饋偏置電路。

      3.三極管偏置電路_分壓式電流負反饋偏置電路

      三極管偏置電路:電壓負反饋偏置電路

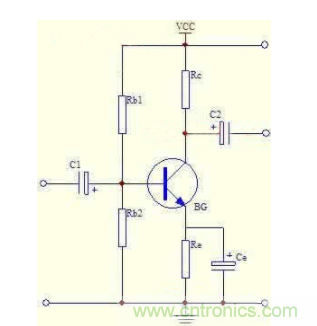

      如上圖為三極管常用電路中的分壓式電流負反饋偏置電路:這個電路通過發射極回路串入電阻Re和基極回路由電阻R1,R2的分壓關系固定基極電位以穩定工作點,稱為分壓式電流負反饋偏置電路。下面分析工作點穩定過程。

      當溫度升高,Iceo增大使Ic增加.Ie也隨之增加。這時發射極電阻Re上的壓降Ue=Ie*Re也隨之升高。由于基極電位Ub是固定的,晶體管發射結Ube=Ub-Ue,所以Ube必然減小,從而使Ib減小,Ic和Ie也就減小了。

      這個過程與電壓負反饋類似,都能起到穩定工作點的目的。但是,這個電路的反饋是Ue=Ie*Re,取決于輸出電流,與輸出電壓無關,所以稱電流負反饋。

      在這個電路中,上,下基極偏置電阻R1,R2的阻值適當小些,使基極電位Ub主要由它們的分壓值決定。發射極上的反饋電阻Re越大,負反饋越深,穩定性越好。不過Re太大,在電源電壓不變的情況下,會使Uce下降,影響放大,所以Re要選得適當。

      如果輸入交流信號,也會在Re上引起壓降,降低了放大器的放大倍數,為了避免這一點,Re兩端并聯了一個電容Ce,起交流旁路作用。
