先將萬用表打到測試二極管端，用萬用表的紅表筆接觸三極管的其中一個管腳，而用萬用表另外的那支表筆去測試其余的管腳，直到測試出如下結果：



1如果三極管的黑表筆接其中一個管腳，而用紅表筆測其它兩個管腳都導通有電壓顯示，那么此三極管為PNP三極管，且黑表筆所接的腳為三極管的基極B，用上述方法測試時其中萬用表的紅表筆接其中一個腳的電壓稍高，那么此腳為三極管的發射極E，剩下的電壓偏低的那個管腳為集電極C。



2、如果三極管的紅表筆接其中一個管腳，而用黑表筆測其它兩個管腳都導通有電壓顯示，那么此三極管為NPN三極管，且紅表筆所接的腳為三極管的基極B，用上述方法測試時其中萬用表的黑表筆接其中一個腳的電壓稍高，那么此腳為三極管的發射極E，剩下的電壓偏低的那個管腳為集電極C。





另一種方法是使用 hFE 擋來進行判斷。在確定了三極管的基極和管型后，將三極管的基極按照基極的位置和管型插入到盧值測量孔中，其他兩個引腳插入到余下的三個測量孔中的任意兩個，觀察顯示屏上數據的大小，找出三極管的集電極和發射極，交換位置后再測量一下，觀察顯示屏數值的大小，反復測量四次，對比觀察。以所測的數值最大的一次為準，就是三極管的電流放大系數盧，相對應插孔的電極即是三極管的集電極和發射極。





三極管的管型及管腳的判別是電子技術初學者的一項基本功,為了幫助讀者迅速掌握測判方法,筆者總結出四句口訣:“三顛倒,找基極; PN結,定管型;順箭頭,偏轉大;測不準,動嘴巴。”下面讓我們逐句進行解釋吧。



一、 三顛倒,找基極

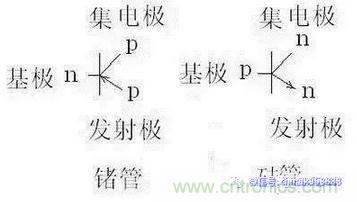

大家知道,三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同,可以分為NPN型和PNP型兩種不同導電類型的三極管,測試三極管要使用萬用電表的歐姆擋,并選擇R×100或R×1k擋位。



假定我們并不知道被測三極管是NPN型還是PNP型,也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。這時,我們?nèi)稳蓚€電極(如這兩個電極為1、2),用萬用電表兩支表筆顛倒測量它的正、反向電阻,觀察表針的偏轉角度;接著,再取1、3兩個電極和2、3兩個電極,分別顛倒測量它們的正、反向電阻,觀察表針的偏轉角度。在這三次顛倒測量中,必然有兩次測量結果相近:即顛倒測量中表針一次偏轉大,一次偏轉小;剩下一次必然是顛倒測量前后指針偏轉角度都很小,這一次未測的那只管腳就是我們要尋找的基極。



二、 PN結,定管型



找出三極管的基極后,我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型。將萬用表的黑表筆接觸基極,紅表筆接觸另外兩個電極中的任一電極,若表頭指針偏轉角度很大,則說明被測三極管為NPN型管;若表頭指針偏轉角度很小,則被測管即為PNP型。



三、 順箭頭,偏轉大



找出了基極b,另外兩個電極哪個是集電極c,哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法確定集電極c和發射極e。



(1) 對于NPN型三極管,穿透電流的測量電路如圖3所示。根據這個原理,用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec,雖然兩次測量中萬用表指針偏轉角度都很小,但仔細觀察,總會有一次偏轉角度稍大,此時電流的流向一定是:黑表筆→c極→b極→e極→紅表筆,電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”),所以此時黑表筆所接的一定是集電極c,紅表筆所接的一定是發射極e。



(2) 對于PNP型的三極管,道理也類似于NPN型,其電流流向一定是:黑表筆→e極→b極→c極→紅表筆,其電流流向也與三極管符號中的箭頭方向一致,所以此時黑表筆所接的一定是發射極e,紅表筆所接的一定是集電極c。



四、 測不出,動嘴巴



若在“順箭頭,偏轉大”的測量過程中,若由于顛倒前后的兩次測量指針偏轉均太小難以區分時,就要“動嘴巴”了。具體方法是:在“順箭頭,偏轉大”的兩次測量中,用兩只手分別捏住兩表筆與管腳的結合部,用嘴巴含住(或用舌頭抵住)基電極b,仍用“順箭頭,偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用,目的是使效果更加明顯。



● 使用數字萬用表判斷三極管管腳(圖解教程)



現在數字式的萬用表已經是很普及的電工、電子測量工具了，它的使用方便和準確性受到得維修人員和電子愛好者的喜愛。但有朋友會說在測量某些無件時，它不如指針式的萬用表，如測三極管。我倒認為數字萬用表在測量三極管時更加的方便。以下就是我自己的一些使用經驗，我是通常是這樣去判斷小型的三極管器件的。大家不妨試試看是否好用或是否正確。

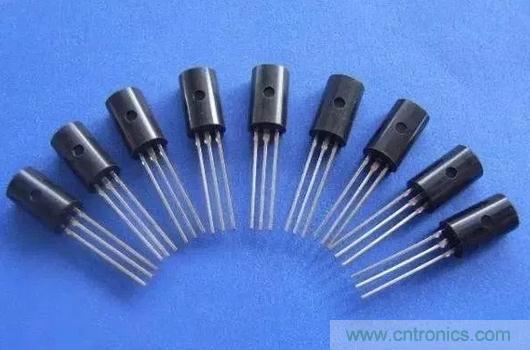

手頭上有一些BC337的三極管，假設不知它是PNP管還是NPN管。

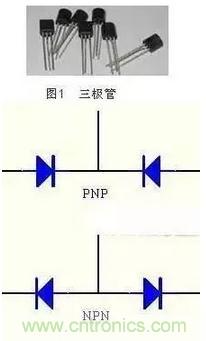

我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（B極）。





首先我們要先找到基極并判斷是PNP還是NPN管?？瓷蠄D可知，對于PNP管的基極是二個負極的共同點，NPN管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于PNP管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于NPN表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的BC337為NPN管，中間的管腳為基極。



圖3：萬用表的二極管測量檔

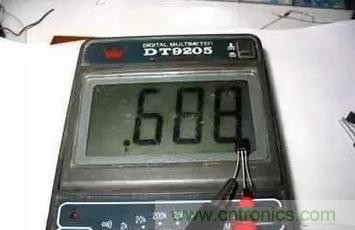

圖4：判斷BC337的B極和管型(1)



圖4：判斷BC337的B極和管型(2)



找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的hFE檔（hFE;測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hFE去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。



把萬用表打到hFE檔上，BC337卑下到NPN的小孔上，B極對上面的B字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認BC337的C，E極。學會了，其它的三極管也就一樣這樣做了，方便快速。

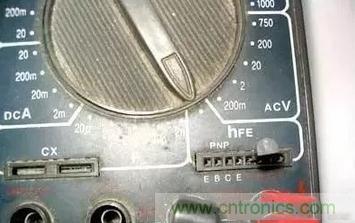

圖5：萬用表上的hFE檔

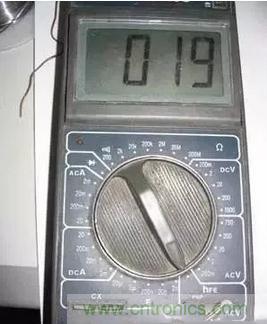

圖6：判斷C，E極

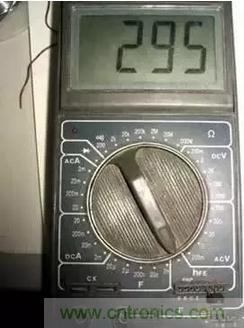

圖7：判斷C，E極
