常見的保險絲選用存在如下幾類問題：

1, 保險絲電流規格選擇過高，過電流情況下不能及時熔斷，保險絲起不到保護效果導致危險發生；

2, 保險絲電流規格選擇過低，正常工作條件下，保險絲即發生熔斷，造成產品不能正常工作；

3, 保險絲類型選擇錯誤，其耐沖擊能力不夠，正常應用之沖擊條件下即造成保險絲動作熔斷，造成產品無法工作；

4, 選擇低端或者假冒品牌保險絲，器件性能不符合自身規定參數。不能實現應該有的保護功能。

下面就以一個實際案例，結合TE/FUSE參數特性來談談如何選擇一款符合實際應用要求的保險絲：

收集終端產品設計/應用對保險絲的要求：

- 產品工作溫度范圍:-40℃to +85℃

- 正常工作電壓范圍: 6V to 18V

- 正常工作穩定工作電流=0.36 A/ 正常工作峰值最大電流=1.68A

耐脈沖測試要求：

- 正常開關發生的脈沖沖擊測試要求:Imax=12.94A/持續時間200us/開關次數大于 120,000次;

- 24V條件下啟動脈沖沖擊測試:Imax=27.56A/持續200us/沖擊至少5次;

- Pulse 1 脈沖沖擊 Imax=7A/持續10ms/500次沖擊;

- Pulse 2a 脈沖沖擊Imax=23.38A/持續30us/500次沖擊.

- 封裝要求：1206/貼片

步驟1：確定保險絲穩態額定電流Ifuse

考慮最極端使用情況:

Ifuse=Max Isys/(標準穩態折減*應用溫度折減)=1.68A/(0.75*0.85)=2.64A

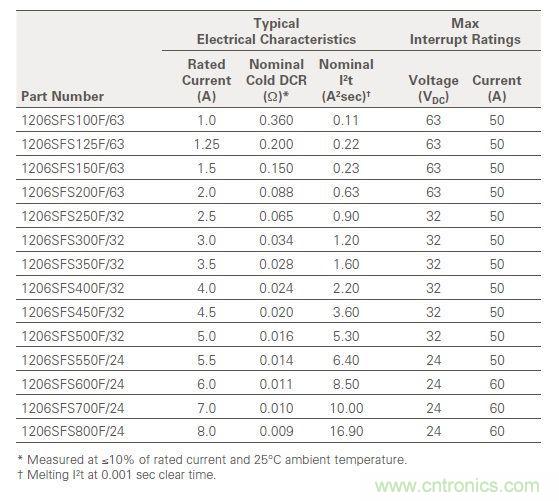

根據TE/1206/Fuse電流規格表/圖1，大于2.64A最接近規格為3A/規格1206SFS300F/32(32Vdc滿足應用電壓要求).

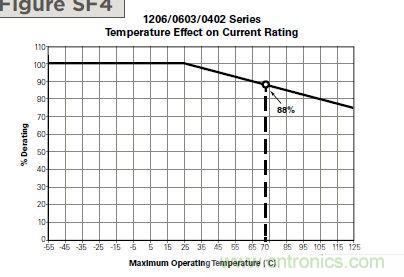

備注：標準穩態折減：為定值，通常取值=0.75；應用溫度折減：可從TE/FUSE 折減曲線圖2查得：


步驟2：通過換算實際應用脈沖I2t 值比較步驟1初步選擇Fuse 之I2t 值，需滿足前者<后者,才是合適的選型.

1), 正常開關發生的脈沖沖擊測試要求:Imax=12.94A/持續時間200us/開關次數大于 120,000次;

據上可估算 I2t=0.5x (12.94)2x 200us = 0.0167A2s

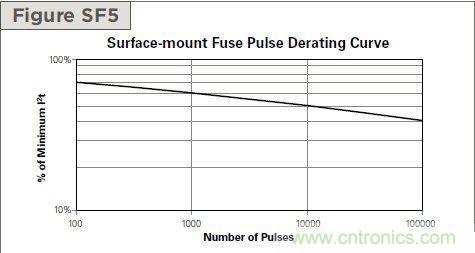

考慮應用脈沖循環（可查圖3）/溫度（可查圖2）/電路差異折減（經驗值取0.7），折算后 I2t=0.0167/(0.39*0.85*0.7)=0.072A2s

對比查詢TE/1206/SFS fuse I2t 曲線圖4可知，1.25A規格對應 I2t=0.15已大于應用之 I2t需求，因此更高電流規格3A可以滿足應用之要求.


2) 24V條件下啟動脈沖沖擊測試:Imax=27.56A/持續200us/沖擊至少5次;

據上可估算 I2t=0.5x (27.56)2x 200us =0.076A2s

考慮應用脈沖循環（可查圖3）/溫度（可查圖2）/電路差異折減（經驗值取0.7），折算后 I2t=0.076/(0.83*0.85*0.7)=0.154A2s

對比查詢TE/1206/SFS fuse I2t 曲線圖4可知，1.25A規格對應 I2t=0.15接近應用需求，因此更高電流規格3A可以滿足應用之要求。

3) Pulse 1 脈沖沖擊 Imax=7A/持續10ms/500次沖擊;

據上可估算 I2t=0.5x (7)2x 10ms =0.245A2s

考慮應用脈沖循環（可查圖3）/溫度（可查圖2）/電路差異折減（經驗值取0.7），折算后 I2t=0.245/(0.63*0.85*0.7)=0.6536A2s

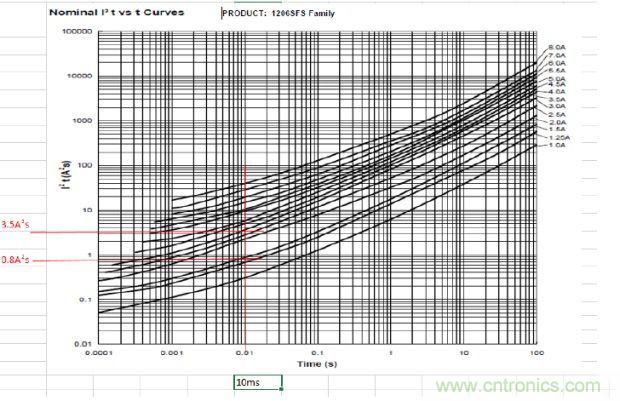

對比查詢TE/1206/SFS fuse I2t 曲線圖5可知，1.5A規格對應 I2t=0.8大于應用需求，因此更高電流規格3A可以滿足應用之要求.


4) Pulse 2a 脈沖沖擊Imax=23.38A/持續30us/500次沖擊;

據上可估算 I2t=0.5x (23.38)2x 30us =0.0082A2s

考慮應用脈沖循環（可查圖3）/溫度（可查圖2）/電路差異折減（經驗值取0.7），折算后 I2t=0.0082/(0.63*0.85*0.7)=0.0219A2s

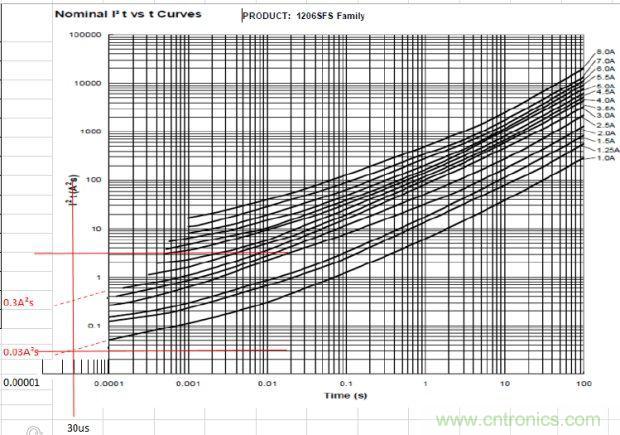

對比查詢TE/1206/SFS fuse I2t 曲線圖6可知，1A規格對應 I2t=0.03大于應用需求，因此更高電流規格3A可以滿足應用之要求.


基于以上應用要求之推導計算，可以確定1206SFS300F/32符合應用之要求.
