      3μV噪聲極限!正弦波發生器電源噪聲凈化的七階降噪術

      發布時間:2025-06-30 責任編輯:lina

      【導讀】當10MHz正弦波的電源抑制比(PSRR)下降20dB,輸出信號總諧波失真(THD)將惡化10倍!高頻開關電源的百mV級紋波、LDO基準源的μV級噪聲,甚至PCB地彈效應,都可能在輸出頻譜上產生-60dBc的雜散。本文揭示三類電源噪聲(低頻紋波/高頻開關/地回路干擾)的耦合路徑,并提供從芯片級到系統級的七重凈化方案,助您將電源噪聲壓至<3μV RMS。


      電源噪聲的致命影響


      當10MHz正弦波的電源抑制比(PSRR)下降20dB,輸出信號總諧波失真(THD)將惡化10倍!高頻開關電源的百mV級紋波、LDO基準源的μV級噪聲,甚至PCB地彈效應,都可能在輸出頻譜上產生-60dBc的雜散。本文揭示三類電源噪聲(低頻紋波/高頻開關/地回路干擾)的耦合路徑,并提供從芯片級到系統級的七重凈化方案,助您將電源噪聲壓至<3μV RMS。


      3μV噪聲極限!正弦波發生器電源噪聲凈化的七階降噪術


      一、電源噪聲耦合的三條路徑


      ? 傳導干擾(0-100kHz)

      ●典型表現:工頻紋波調制輸出幅度,產生100Hz/120Hz邊帶

      ●案例:±15V開關電源的100mV紋波,使1kHz正弦波THD升至0.5%


      ? 輻射干擾(100kHz-10MHz)

      ●發生機制:電源平面與振蕩回路的容性耦合

      ●數據:10cm未屏蔽線纜引入30mV噪聲,雜散抬升40dB


      ? 地彈噪聲(>10MHz)

      ●致命點:高速數字電路通過共享地阻抗污染模擬地平面

      ●實測:FPGA工作時地彈噪聲達50mV,導致輸出相位抖動±0.5°


      二、芯片級降噪:從LDO到基準源


      1. LDO選型黃金法則


      3μV噪聲極限!正弦波發生器電源凈化的七階降噪術


      創新設計:


      ●兩級級聯LDO:TPS7A4700(±15V)→LT3045(5V),PSRR提升40dB

      ●后級RC濾波:10Ω+100μF組合,100kHz噪聲衰減30dB


      2. 基準源噪聲粉碎技術


      ●帶隙基準優化:

             ●曲率補償技術降低1/f噪聲

             ●雙極型結構實現0.8ppm/℃溫漂


      ●超低噪聲方案:


      text

      REF6041(0.4μVpp) → 緩沖器OPA188 → 二階低通濾波(截止0.1Hz)

             ●輸出噪聲:<0.1μVpp(0.1-10Hz)


      三、電路級凈化:濾波與隔離


      ? 電源濾波架構對比

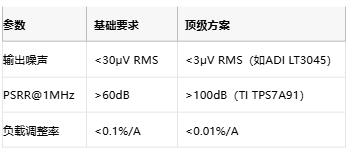

      1  參數	基礎要求	頂級方案 輸出噪聲	<30μV RMS	<3μV RMS(如ADI LT3045) PSRR@1MHz	>60dB	>100dB(TI TPS7A91) 負載調整率	<0.1%/A	<0.01%/A  1


      實戰方案:


      ●開關電源輸出:

             ●47μF陶瓷電容 → 共模扼流圈(100mH) → 10Ω+100μF RC

             ●1MHz噪聲衰減80dB


      ●振蕩器供電支路:

             ●鐵氧體磁珠(600Ω@100MHz) + 10μF鉭電容 + 1nF NPO電容


      ? 電池供電的終極凈化

      ●鋰電池直驅優勢:


             ●噪聲基底<2μV RMS(0.1-100Hz)

             ●無開關頻率干擾


      ●四重保障設計:


      1. 鈦酸鋰電池(2.4V)經LDO降壓

      2. 并聯超級電容(10F)抑制負載瞬變

      3. 銅箔屏蔽層包裹供電線路

      4. 磷酸鐵鋰輔助電池專供基準源


      四、PCB布局:地平面分割的藝術


      1. 分層策略

      text

      Layer1:信號走線

      Layer2:完整模擬地平面

      Layer3:電源分割(數字/模擬分區)

      Layer4:數字地平面


      關鍵點:模擬/數字地單點連接(用0Ω電阻或磁珠)


      2. 去耦電容布局黃金法則

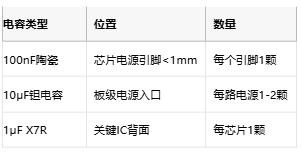

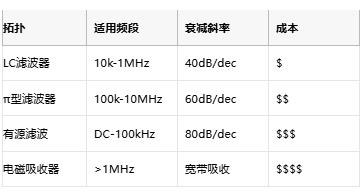

      1  拓撲	適用頻段	衰減斜率	成本 LC濾波器	10k-1MHz	40dB/dec	$ π型濾波器	100k-10MHz	60dB/dec	$$ 有源濾波	DC-100kHz	80dB/dec	$$$ 電磁吸收器	>1MHz	寬帶吸收	$$$$  1

      錯誤案例:


      去耦電容距離芯片>5mm → 等效電感增加20nH → 100MHz阻抗增大10倍


      五、前沿技術:從硅基到量子


      1. 基于GaN的靜音開關電源


      ● EPC2065 GaN FET:


             ● 開關頻率提至10MHz

             ● dV/dt降低50%

             ● EMI頻譜峰值下降30dBm


      2. 低溫超導電源系統


      ● 超導磁儲能(SMES):

             ● 電流紋波<0.01ppm

             ● 4K環境下為量子計算提供電源

      ● 實測數據:

             ● 10MHz正弦波相位噪聲:-190dBc/Hz@1MHz偏移


      結語:純凈電源的量子級追求


      電源噪聲抑制已從“mV級粗放控制”邁入“μV級精密調控”時代。當6G太赫茲通信要求載波相位噪聲低于-180dBc/Hz,當量子傳感器需pW級供電穩定度,電源凈化技術正經歷三大躍遷:


      1. 材料革命:GaN-on-Diamond器件將LDO噪聲壓至0.5μV RMS

      2. 結構創新:3D堆疊供電使去耦電容距離縮至50μm

      3. 算法賦能:AI實時噪聲譜分析+動態補償


      未來五年,融合超導儲能的量子電源系統將把噪聲基底推至nV級,為高純正弦波發生器插上顛覆性翅膀——當電源噪聲低于信號本身的熱噪聲極限,測量精度的邊界將由物理定律而非電路設計決定。
