【導讀】鉭電容作為電解電容的一員，想必大家應該都不陌生，那么關于它你了解多少呢？本文主要介紹的就是關于鉭電容的封裝及規格介紹，并著重描述了鉭電容的封裝尺寸。
鉭電容作為電解電容的一員，想必大家應該都不陌生，那么關于它你了解多少呢？本文主要介紹的就是關于鉭電容的封裝及規格介紹，并著重描述了鉭電容的封裝尺寸。
鉭電容
鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。 這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內具有非常高的工作電場強度，所具有的電容量特別大，即比容量非常高，因此特別適宜于小型化。
貼片鉭電容封裝及規格介紹
貼片鉭電容封裝
比較常見的有三環電容、YAGEO電容、MURATA電容、風華電容、SAMSUNG電容、AVX電容等。Taj系列貼片鉭電容是AVX公司生產的一種貼片封裝的鉭電解電容，是電子市場上最常見的一種型號。
一、固體鉭電容特性
優點：
●體積小 由于鉭電容采用了顆粒很細的鉭粉，而且鉭氧化膜的介電常數ε比鋁氧化膜的介電常數高，因此鉭電容的單位體積內的電容量大。
●使用溫度范圍寬，耐高溫 由于鉭電容內部沒有電解液，很適合在高溫下工作。一般鉭電解電容器都能在－50℃~100℃的溫度下正常工作，雖然鋁電解也能在這個范圍內工作，但電性能遠遠不如鉭電容。
●壽命長、絕緣電阻高、漏電流小 鉭電容中鉭氧化膜介質不僅耐腐蝕，而且長時間工作能保持良好的性能
●容量誤差小
●等效串聯電阻小（ESR），高頻性能好
缺點：
●耐電壓不夠高 電流小 價格高

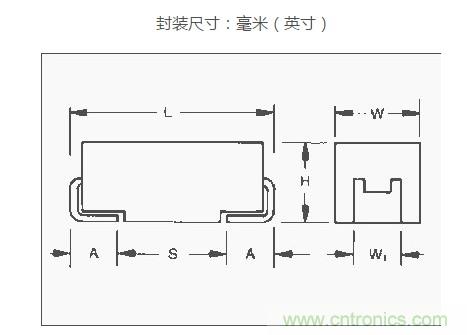

貼片鉭電容封裝、尺寸

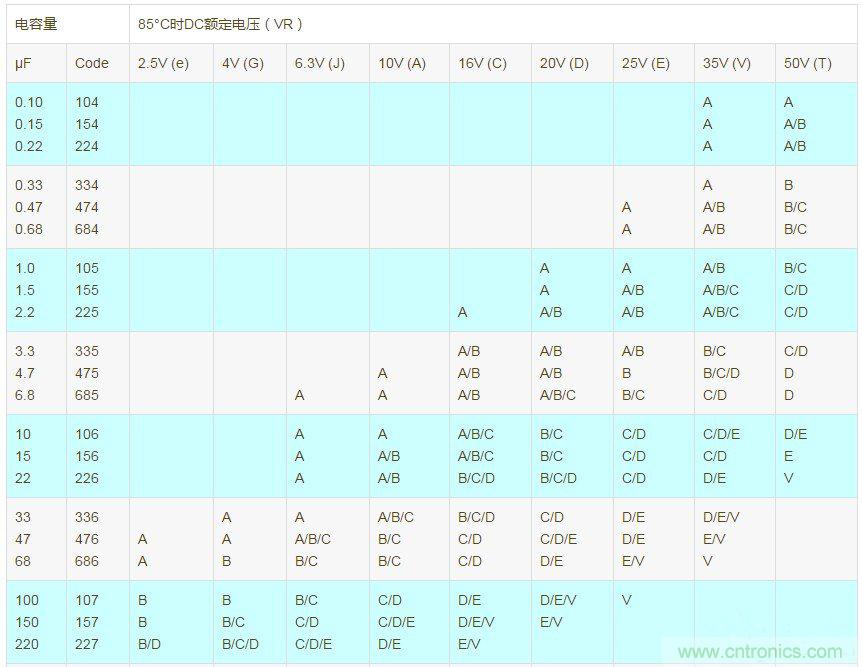

AVX 常規系列（TAJ）貼片鉭電容：容量和額定電壓（字母表示封裝大小）

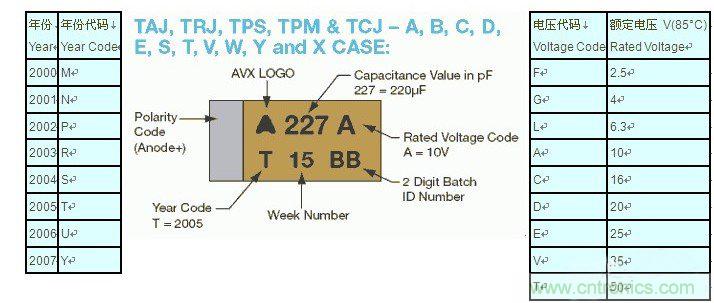

AVX貼片鉭電容標識
鉭電容技術規格和選型（以VISHAY 和AVX為例說明）
（一）VISHAY
1、型號表示方法
293D 107 X9 010 D 2 W
① ② ③ ④ ⑤ ⑥ ⑦
① 表示系列，VISHAY 有293D 和593D 兩個系列，293D 表示普通鉭電容，593D
表示的是低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間。
② 表示電容的容量，范圍從0.1UF----680UF
③ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）
④ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V
⑤ 表示鉭電容的尺寸大小，有A、B、C、D、E、P 五種尺寸
⑥ 表示電容的焊點材料，一般是鎳銀和鈀銀
⑦ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤

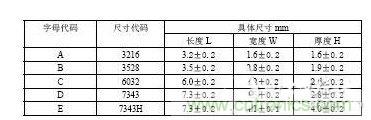

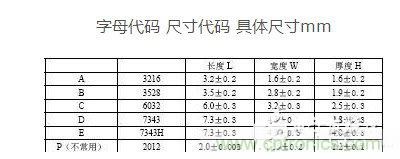

2、外形尺寸

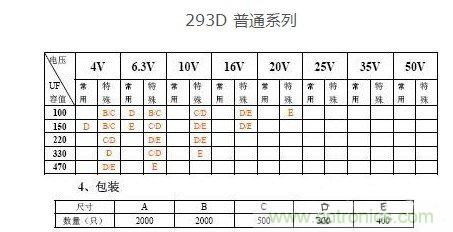

容量與電壓和尺寸的范圍關系表

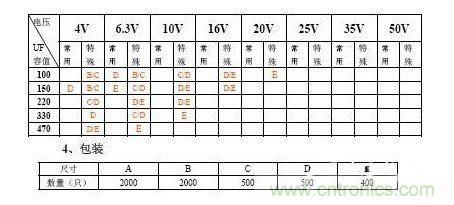

593D 低阻系列（通用低阻鉭電容為100UF----470UF）
（二）AVX
1、型號表示方法
TAJ C 100 K 010 R
① ② ③ ④ ⑤ ⑥
① 表示系列，AVX 有TAJ 和TPS 兩個系列，TAJ 表示普通鉭電容，TPS 表示的是
低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間，特殊的
可以低到40 毫歐。
② 表示鉭電容的尺寸大小，有A、B、C、D、E、Y、V 六種尺寸
③ 表示電容的容量，范圍從0.1UF----1000UF
④ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）
⑤ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V
⑥ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤

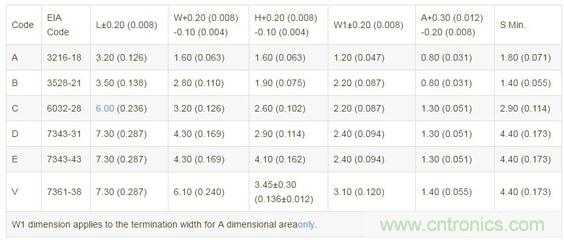

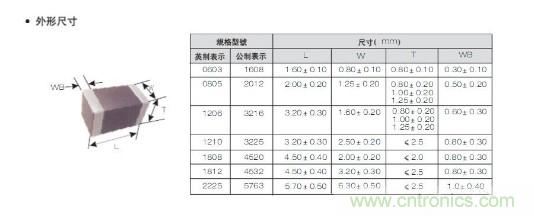

2、外形尺寸
貼片鉭電容規格介紹

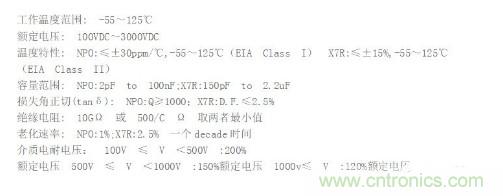

貼片鉭電容規格特性
1.利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大2.單片結構保證有極佳的機械性強度及可靠性
3.極高的精確度，在進行自動裝配時有高度的準確性
4.因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性
5.低集散電容的特性可完成接近理論值的電路設計6.殘留誘導系數小，確保上佳的頻率特性
7.因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源
8.由于ESR低，頻率特性良好，故最適合于高頻，高密度類型的電源

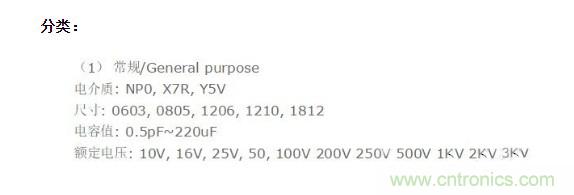

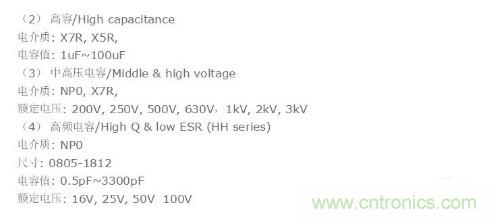

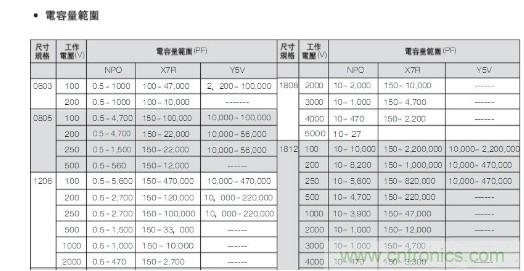

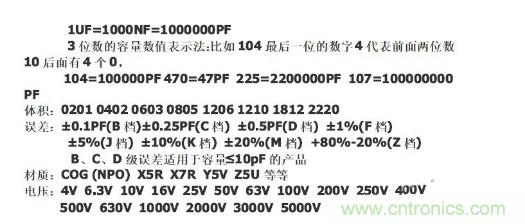

貼片電容規格：
容量：0.1PF-100000000PF
用途：
貼片鉭電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合，旁路，濾波，調諧回路，能量轉換，控制電路等方面。如：筆記本、主板、手機、數字照相機等一般電子回路及高電壓回路、液晶Backlight之變換器回路。
應用
貼片式陶瓷電容無極性，容量也很小（PF級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。
