Q：接地的定義是什么？



A：在現代接地概念中、對于線路工程師來說，該術語的含義通常是“線路電壓的參考點”。對于系統設計師來說，它常常是機柜或機架。對電氣工程師 來說，它是綠色安全地線或接到大地的意思。一個比較通用的定義是“接地是電流返回其源的低阻抗通道”。注意要求是“低阻抗”和“通路”。



Q：常見的接地符號有哪些？



A：PE、PGND、FG-保護地或機殼；BGND或DC-RETURN-直流-48V(+24V)電源(電池)回流；GND-工作地；DGND-數字地；AGND-模擬地；LGND-防雷保護地。



Q：合適的接地方式是什么？



A：接地有多種方式，有單點接地，多點接地以及混合類型的接地。而單點接地又分為串聯單點接地和并聯單點接地。一般來說，單點接地用于簡單電路，不同功能模塊之間接地區分，以及低頻(f10MHz)電路時就要采用多點接地或者多層板(完整的地平面層)。

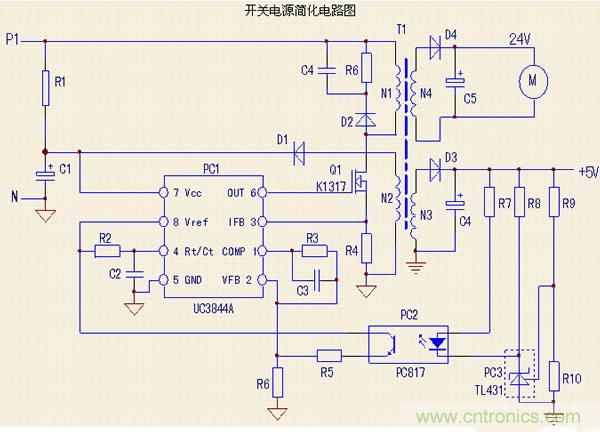

Q：開關電源為什么要接地？



A：接地技術的引入最初是為了防止電力或電子等設備遭雷擊而采取的保護性措施，目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。同時，接地也是保護人身安全的一種有效手段，當某種原因引起的相線(如電線絕緣不良，線路老化等)和設備外殼碰觸時，設備的外殼就會有危險電壓產生，由此生成的故障電流就會流經PE線到大地，從而起到保護作用。隨著電子通信和其它數字領域的發展，在接地系統中只考慮防雷和安全已遠遠不能滿足要求。



舉個例子來說，各個設備之間的信號都需要一個“地”來作為信號的基準參考地。而且隨著電子設備的復雜化，信號頻率越來越高，因此，在接地設計中，信號之間的互擾等電磁兼容問題必須給予特別關注，否則，接地不當就會嚴重影響系統運行的可靠性和穩定性。最近，高速信號的信號回流技術中也引入了 “地”的概念。



Q：為什么要將模擬地和數字地分開，如何分開？



A：模擬信號和數字信號都要回流到地，因為數字信號變化速度快，從而在數字地上引起的噪聲就會很大，而模擬信號是需要一個干凈的地參考工作的。如果模擬地和數字地混在一起，噪聲就會影響到模擬信號。



一般來說，模擬地和數字地要分開處理，然后通過細的走線連在一起，或者單點接在一起?？偟乃枷胧潜M量阻隔數字地上的噪聲竄到模擬地上。當然這也不是非常嚴格的要求模擬地和數字地必須分開，如果模擬部分附近的數字地還是很干凈的話可以合在一起。



Q：單板上的信號如何接地？



A：在一般情況下，進行設計時最好采用就近接地，并且在有了完整的多層板設計之后，再對普通信號進行接地就非常容易了，基本原則是保證走線的連續性，減少過孔數量，靠近地平面或者電源平面等等。



Q：單板的接口器件如何接地？



A：有些單板會有對外的輸入輸出接口，比如串口連接器，網口RJ45連接器等等，如果對它們的接地沒有做好的話也會影響到正常工作，例如網口互 連有誤碼，丟包等，并且會成為對外的電磁干擾源，把板內的噪聲向外發送。一般來說會單獨分割出一塊獨立的接口地，與信號地的連接采用細的走線連接，可以串 上0歐姆或者小阻值的電阻。細的走線可以用來阻隔信號地上噪音過到接口地上來。同樣的，對接口地和接口電源的濾波也要認真考慮。



Q：帶屏蔽層的電纜線中屏蔽層如何接地？



A：屏蔽電纜的屏蔽層都要接到單板的接口地上，而不是信號地上，這是因為信號地上有各種的噪聲，如果屏蔽層接到了信號地上，噪聲電壓會驅動共模電流沿屏蔽層向外干擾，所以設計不合理的電纜線一般都是電磁干擾的最大噪聲輸出源。

現代人們的生活已經越來越離不開電子設備，而電子設備都必須依賴穩定安全的電源。開關電源技術已經滲透到各種電子設備領域，希望大家都能在本篇文章當中找到自己目前正在困惑的問題，并順利得到解答。
