電壓跟隨電路的定義：



電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器。基極電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。這一電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為1，所以叫做電壓跟隨器。



電壓跟隨器工作原理



在電路中，電壓跟隨器一般做緩沖級及隔離級。電壓放大器的輸出阻抗一般比較高，通常在幾千歐到幾十千歐，如果后級的輸入阻抗比較小，那么信號就會有相當的部分損耗在前級的輸出電阻中。在這個時候，就需要電壓跟隨器來從中進行緩沖。起到承上啟下的作用。應用電壓跟隨器的另外一個好處就是，提高了輸入阻抗，這樣，輸入電容的容量可以大幅度減小，為應用高品質的電容提供了前提保證。



電壓跟隨器的另外一個作用就是隔離，在HI-FI電路中，關于負反饋的爭議已經很久了，其實，如果真的沒有負反饋的作用，相信絕大多數的放大電路是不能很好的工作的。但是由于引入了大環路負反饋電路，揚聲器的反電動勢就會通過反饋電路，與輸入信號疊加。造成音質模糊，清晰度下降，所以，有一部分功放的末級采用了無大環路負反饋的電路，試圖通過斷開負反饋回路來消除大環路負反饋的帶來的弊端。但是，由于放大器的末級的工作電流變化很大，其失真度很難保證。



電壓跟隨器電路分析：運放實現電阻分壓功能

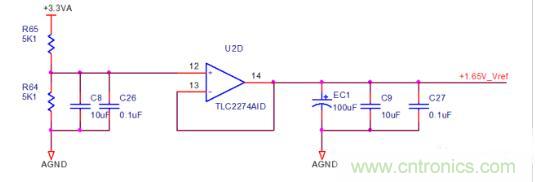

在運放的使用中，電壓跟隨器是一種常見的應用，該電路的好處是：一是減小負載對信號源的影響；二是提高信號帶負載的能力。上圖是運用運放實現了電阻分壓的功能，首先用電阻獲得需要輸出的電壓，然后用運放對該電壓進行跟隨，提高其輸出能力。

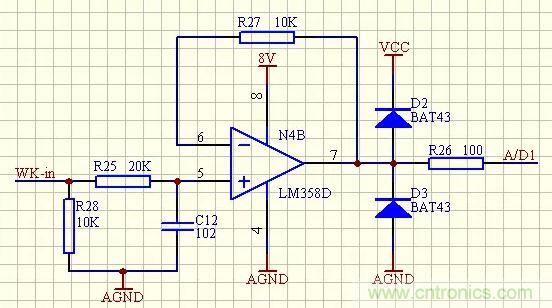

AD前面的電壓跟隨器電路分析



R25的作用是消反射的，運放的5、6角理論上是電壓相同的，且輸入阻抗是無窮大！那么輸入信號的電流主要是通過R28流入地，也就是輸入點的電壓在WK-in點形成，理論上不會有電流流入R25，如果沒有R25那么信號就會100%反射到WK-in上，如果信號源的內阻非常的大，也就是帶載的能力很差，反射的信號就會在R28的輸入點附近形成很強的發射震蕩也就是“回音”這樣的噪聲經過放大就會使輸出信號質量很差，R25和C12的接入可以把在5pin的反射信號有效地吸收，高頻的反射信號通過C12泄放到地（AGND）R25把反射的信號阻隔在5pin的輸入端。





根據經驗將R25設為20K。R25大了就會影響到5pin的信號強度畢竟運放不是理想的在說也同樣會反射大量的信號，小了就像導線一樣不能阻擋反射信號。通常會取到R28的2-3倍這個樣子。R28、R25、R27的選取和運放的工作阻抗有關。D2、D3靜電鉗位，100ohm電阻不是阻抗匹配！通常的電路都有內阻，一般的數字電路的普遍內阻在100ohm左右，也就是VCC 5V的情況下，最大輸出電流時50mA的樣子，所以電路中常用100ohm的電阻來消反射。這樣的電路中的輸出功率最大也就是阻抗匹配！電流也最大。



以上就是關于電壓跟隨器工作原理與電路實例分析的知識介紹，對于輸出阻抗較大的無源濾波器，當反向放大器輸入阻抗較小時，為了不影響放大器的精度，應該加上電壓跟隨器。
