差動放大器相關資料

隨著放大器在國內的迅猛發展，差動放大器的消費者越來越多，由于很多人不明白差動放大器電路圖及工作原理，本文將對此作一闡述，希望能為大家的生活帶來更大的幫助，從而在生活中取得進步。

差動放大器的特點是靜態工作點穩定，對共模信號有很強的抑制能力，它唯獨對輸入信號的差（差模信號）做出響應，這些特點在電子設備中應用很廣。集成運算放大器幾乎都采用差動放大器作為輸入級。這種對稱的電壓放大器有兩個輸入端和兩個輸出端，電路使用正、負對稱的電源。根據電路的結構可分為：雙端輸入雙端輸出，雙端輸入單端輸出，單端輸入雙端輸出及單端輸入單端輸出四種接法。凡雙端輸出，差模電壓增益與單管共發放大器相同；而單端輸出時，差模電壓增益為雙端輸出的一半，另外，若電路參數完全對稱，則雙端輸出時的共模放大倍數 =0，其實測的共模抑制比 將是一個較大的數值， 愈大，說明電路放大的是電壓，不能放大電流。放大多少倍都可以，可以用多級放大。不過單級最好不要超過100，否則容易引起信號失真。 抑制共模信號的能力愈強。

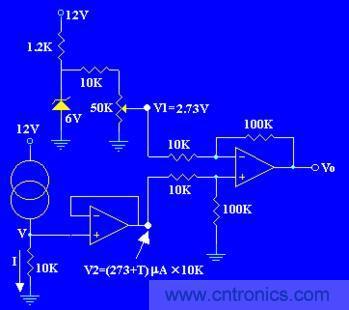

差動放大器電路圖及工作原理

基本差動放大電路：下圖為差動放大器的兩種典型電路。其中左圖為射極偏置，右圖為電流源偏置

差動放大電路圖 （a）射極偏置差放 （b）電流源偏置差放

差動放大電路有兩個輸入端子和兩 個輸出端子，因此信號的輸入和輸出均有雙端和單端兩種方式。雙端輸入時，信號同時加到兩輸入端；單端輸入時，信號加到一個輸入端與地之間，另一個輸入端接 地。雙端輸出時，信號取于兩輸出端之間；單端輸出時，信號取于一個輸出端到地之間。因此，差動放大電路有雙端輸入雙端輸出、單端輸入雙端輸出、雙端輸入單 端輸出、單端輸入單端輸出四種應用方式。上面兩個差動放大器電路均為雙端輸入雙端輸出方式。

差動放大電路的外信號輸入分差模和共模兩種基本輸入狀態。當外信號加到兩輸入端子之間，使兩個輸入 信號vI1、vI2的大小相等、極性相反時，稱為差模輸入狀態。此時，外輸入信號稱為差模輸入信號，以vId表示，且有：

　　

當外信號加到兩輸入端子與地之間，使vI1、vI2大小相等、極性相同時，稱為共模輸入狀態，此時 的外輸入信號稱為共模輸入信號，以vIC表示，且：



當輸入信號使vI1、vI2的大小不對稱時，輸入信號可以看成是由差模信號vId和共模信號vIc 兩部分組成，其中

　　

根據上述，可得到下圖的統一的簡化差動放大電路。其中，IEE為差動對管公共射極支路的靜態電 流，Rem表示公共射極于地之間的動態電 阻，即Rem=ro3, ro3為下圖電流源電路的動態輸出電阻：

電流源電路圖

總而言之，通過這次文章的學習，我們獲得了很多，知道了差動放大器的特點，知道了差動放大器的放大電路的知識，知道了差動放大器的工作原理，但學海無涯，我們還得一如既往的努力踏實的學習，只有這樣才能成為合格的人才。
