      五分鐘教你如何組合使用3D加速計和陀螺儀

      發布時間:2018-08-08 責任編輯:lina

      【導讀】濾波是信號處理里面比較重要的一個環節,通常減少直流當中的交流成分并獲得比較平滑的直流電,在整流之后都要經過濾波電路,濾波常用的元器件是電容、電阻以及電感,這三個均屬于無源器件,下面介紹無源濾波電路常用的五種電路形式。

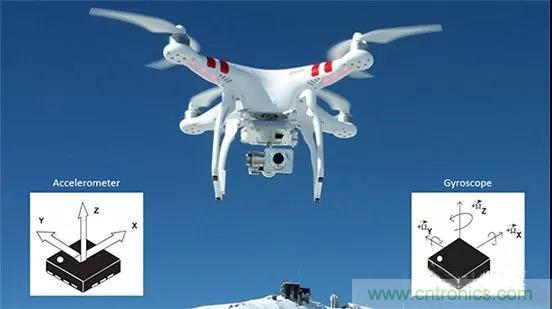

      加速計和陀螺儀是獲取無人機、蜂窩電話、汽車、接收機和移動物聯網設備中加速和旋轉信息的傳感器選擇。但加速計和陀螺儀都容易有誤差,加速計可能出現噪音、陀螺儀可能出現漂移,因此要求設計師采用新穎的方法實現最高的精度。

      陀螺儀是高速旋轉的物體的旋轉軸,對于改變其方向的外力作用有趨向于垂直方向的傾向。而且,旋轉物體在橫向傾斜時,重力會向增加傾斜的方向作用,而軸則向垂直方向運動,就產生了搖頭的運動(歲差運動)。

      當陀螺經緯儀的陀螺旋轉軸以水平軸旋轉時,由于地球的旋轉而受到鉛直方向旋轉力,陀螺的旋轉體向水平面內的子午線方向產生歲差運動。當軸平行于子午線而靜止時可加以應用。

      接下來將介紹這兩種傳感器的示例,并說明如何利用傳感器融合技術,將這兩種傳感器的結果結合在一起并減少這些誤差的影響。

      選擇正確的傳感器

      加速計用于測量對物體施加的所有線性力,單位是毫伏/克 (mV/g)。移動的物體會展現出動態運動,例如加速度,并持續受到重力這一靜態力。

      將加速計連接到物體上后,可以測量物體的加速度和作用于物體上的萬有引力。但隨著時間的推移,加速計容易出現位置誤差。


      陀螺儀可提供物體角速度隨時間的變化率,單位是 mV/度/秒 (mV/deg/sec)。將陀螺儀連接到物體上后,傳感器可以平穩測量物體的角度變化,但同加速計一樣,隨著時間的推移,陀螺儀也會出現穩定增大的角度誤差。

      作為加速計的 MEMS

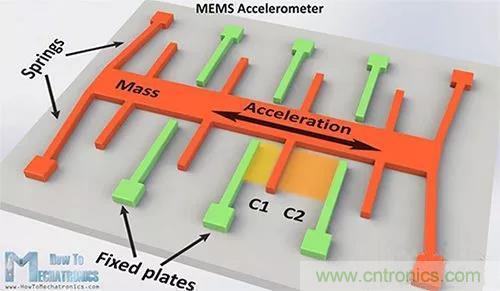

      單個 MEMS 加速計的結構采用固定硅板以及用于響應外力的機械彈簧(圖 2)。


      通用 MEMS 感應技術是使用片載可變電容器。在運動中,綠色的固定板保持靜止,而橙色的重物沿加速度軸彎曲。通過這種運動,電容值 C1 和 C2 會隨著固定板與重物之間距離的變化而變化。

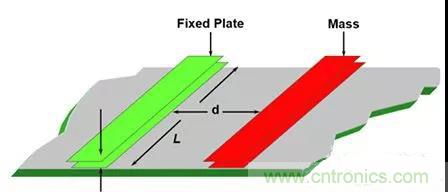

      在數量上,C1 和 C2 值的變化取決于電容器板之間的距離 d。
