【導讀】本文介紹 Allegro 的 ACS71x 電流傳感器集成電路 (IC)，無需集中器，可控制并地減少外部磁場干擾。這些器件可以通過簡單的布局步驟提高小電流差異化的性能。ACS71x 設備中的當前路徑。電流沿任一方向通過 U 形環路并繞過霍爾元件 (X)。U 形環安裝在 SOIC8 封裝中的芯片下方。
本文介紹 Allegro 的 ACS71x 電流傳感器集成電路 (IC)，無需集中器，可控制并地減少外部磁場干擾。這些器件可以通過簡單的布局步驟提高小電流差異化的性能。

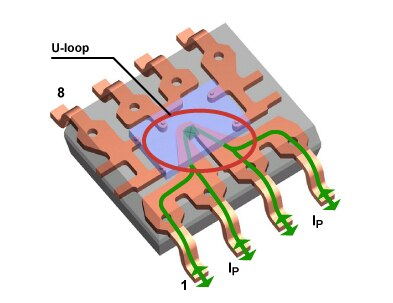

ACS71x 設備中的當前路徑。電流沿任一方向通過 U 形環路并繞過霍爾元件 (X)。U 形環安裝在 SOIC8 封裝中的芯片下方。
ACS71x 系列基于霍爾效應的電流傳感器 IC 通過感測電流經過霍爾元件附近時產生的磁場來測量電流（見圖 1）。它們直接測量該磁場，無需使用磁集中器，而磁集中器是其他磁性設備的常見功能（例如，用于 ACS75x 系列電流傳感器 IC 的 Allegro MicroSystems CA 和 CB 封裝）。
沒有集中器的優點是幾乎消除了作為 IC 誤差源的磁滯現象。然而，這也使得 ACS71x 設備對外部磁場的屏蔽能力較差，外部磁場可能會導致電流測量失真。在可能存在大磁場的應用中，必須注意霍爾元件相對于這些磁場的對準和間距。在某些情況下也可能需要屏蔽設備。

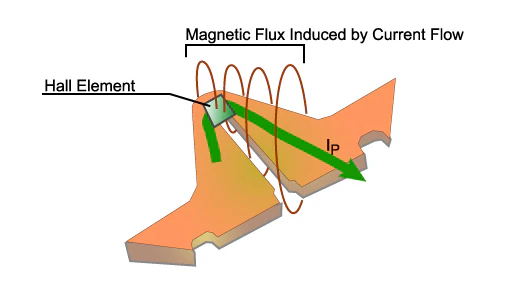

U 型環和霍爾元件。流經 U 形回路的電流在與其路徑正交的平面中產生磁力線。垂直于霍爾元件平面的磁通可以產生霍爾電壓。
磁通線在與流過導體的電流方向正交的平面中圍繞導體形成圓圈。霍爾元件僅響應垂直于其表面的磁通分量，并且僅容易受到該方向上的磁場的影響。如圖2所示，雖然初級電流IP的路徑與霍爾元件在同一平面內，但流過U形回路的電流產生的磁通矢量垂直于霍爾元件平面。那些與霍爾元件相交的元件會在其兩端感應出一個電壓，然后該電壓被放大并用于生成輸出電壓。

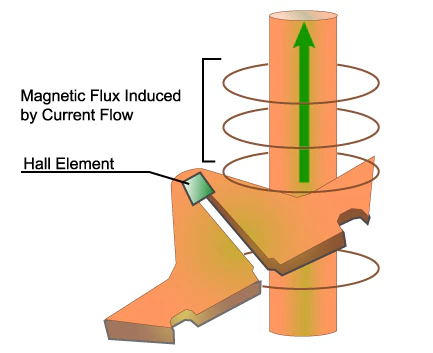

相鄰傳導垂直于霍爾元件平面。垂直于電流產生的磁通線平行于霍爾平面，并且不產生霍爾電壓。
如果可能的話，器件附近的高電流導體應垂直于安裝器件封裝的電路板上的平面。如圖 3 所示。通過這種排列，磁通量將在霍爾元件的平面內循環而不是穿過它，并且對霍爾 IC 的輸出幾乎沒有影響。
