      你的位置:首頁 > RF/微波 > 正文

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

      發布時間:2015-07-17 責任編輯:echolady

      【導讀】想要降噪,不妨試試調節濾波器組件吧!經研究證明,對低通濾波器組件進行匹配和調節能夠有效的避免噪聲信號的傳播。從而達到理想的信噪比。本文就介紹了調節濾波器各組件來降低噪聲的具體方案。

      在DC到低頻傳感器信號調節應用中,僅依靠儀表放大器的共模抑制比 (CMRR) 并不足以在惡劣的工業使用環境中提供穩健的噪聲抑制。要想避免多余噪聲信號的傳播,對儀表放大器輸入端低通濾波器中各組件進行正確的匹配和調節至關重要。 最終,才能讓內部電磁干擾/無線電頻率干擾 (EMI/RFI) 濾波和 CMRR 共同作用,降低其他噪聲,從而達到可以接受的信噪比 (SNR)。

      例如,請思考圖 1 所示低通濾波器實施。電阻傳感器通過一個低通濾波器網絡差動連接至一個高阻抗儀表放大器,而低通濾波器網絡由 RSX 和 CCM 組成。理想情況下,如果每條輸入支線的 CCM 都完全匹配,則兩個輸入端共有的噪聲量將在到達 INA 輸入端以前得到相應的降低。

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

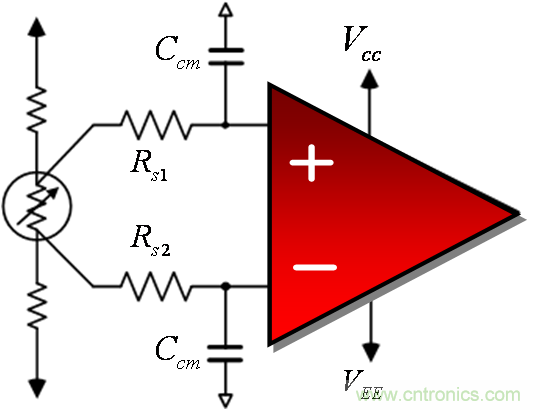

      圖 1 共模輸入濾波

      共模濾波器電容 (Ccm) 完全匹配時,噪聲幾乎被徹底消除。圖 2 顯示了 TINA SPICE 仿真的這一結果,其將一個 100 mVpp、100 kHz 的共模誤差信號注入到 INA333 輸入端。

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

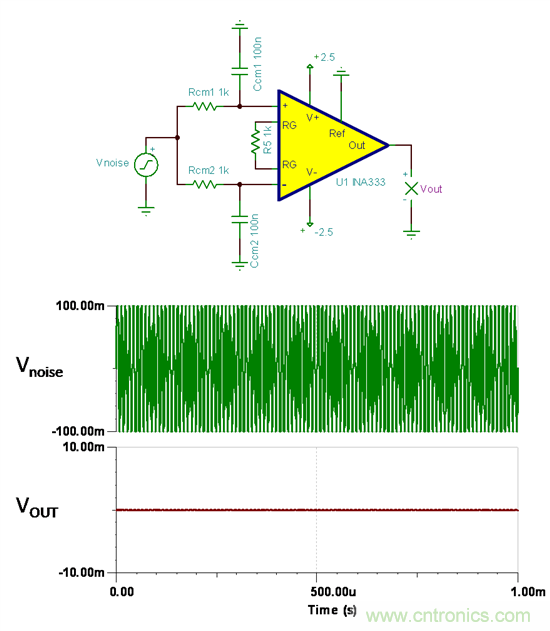

      圖 2 INA333 共模濾波的完全輸入 RC 匹配舉例仿真

      這種方法存在的問題是現貨電容都有一個 5% 到 10% 的典型容差,這就是說如果每條支線的 CCM 反向不匹配,總差動容差便會高達 20%。圖 3 更好地表示了這種電容不匹配,同時還顯示了電阻傳感器輸出端的共模噪聲輸入 (eN) 情況。

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

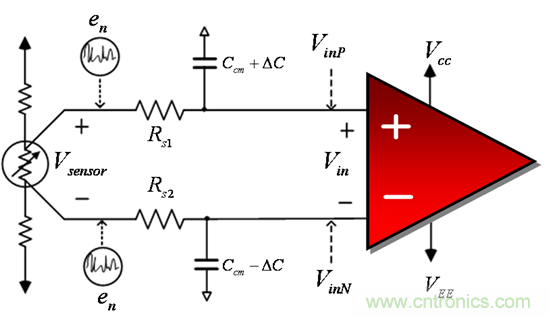

      圖 3 RC 不匹配和共模噪聲注入共模濾波

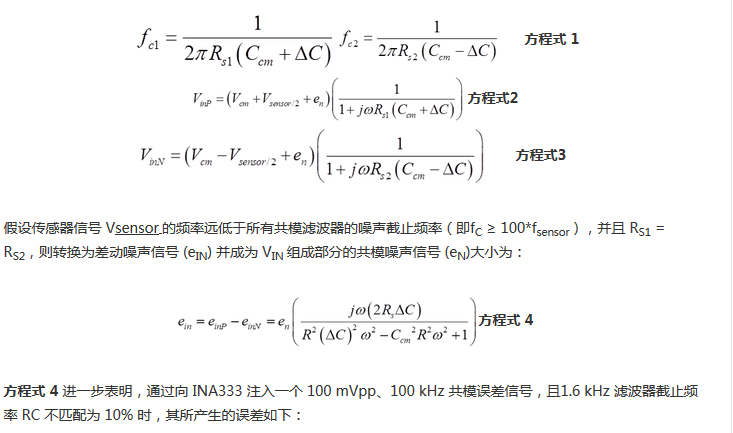

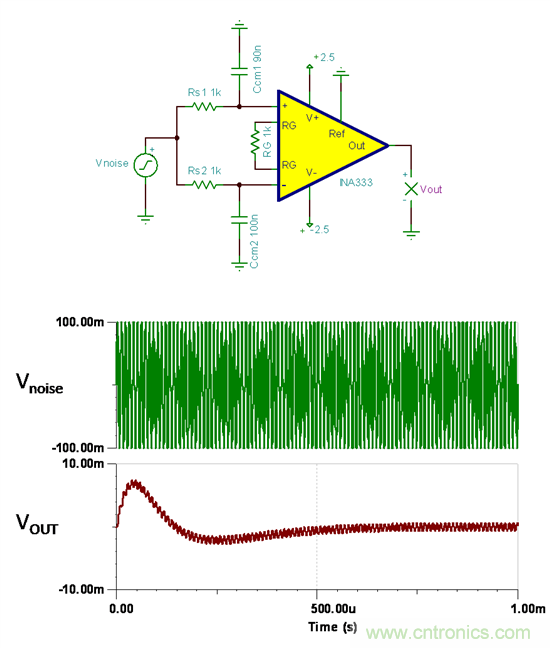

      這種輸入不匹配 (?C) 形成截止頻率誤差,使共模噪聲 eN 差動進入 INA 輸入,之后被增益輸出,成為誤差電壓。方程式1-3顯示了到達輸入端的共模噪聲量:
      [page]

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?
      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?
      圖 4 共模濾波器 RC 不匹配引起的 INA333 輸出誤差仿真(增益為 101)

      圖 5 顯示了一種更好且更常見的輸入濾波方法,其改進是在儀表放大器輸入之間添加了一個差動電容 Cdiff。

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

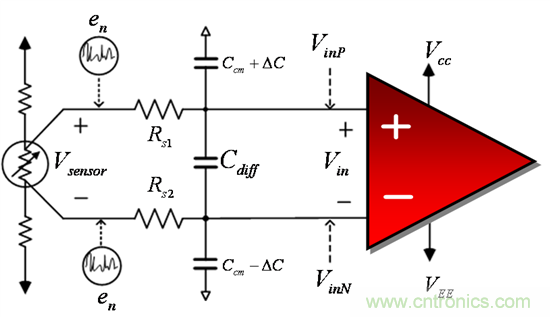

      圖 5 添加差動電容 (Cdiff) 提高共模噪聲抑制效果

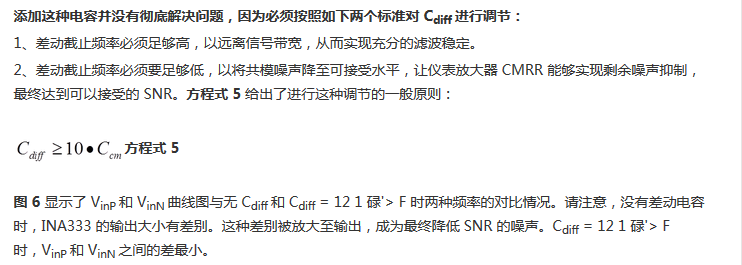

      添加這種電容并沒有徹底解決問題,因為必須按照如下兩個標準對 Cdiff 進行調節:

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?
      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

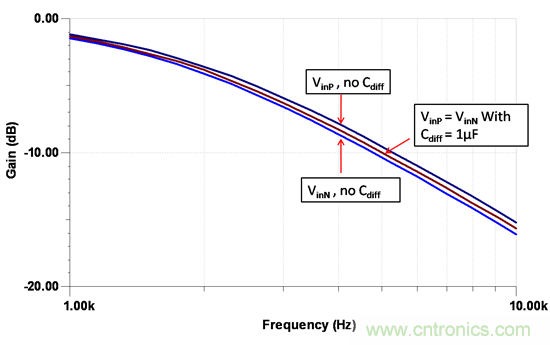

      圖 6 Cdiff = 0 和 Cdiff = 1 12u''> F 時,VinP 和 VinN 的曲線圖

      圖 7 顯示了 Cdiff = 12 1 碌''> F 時 INA333 輸出的總噪聲性能改善情況。

      提高降噪效果,調節濾波器各組件行得通嗎?怎么調節?

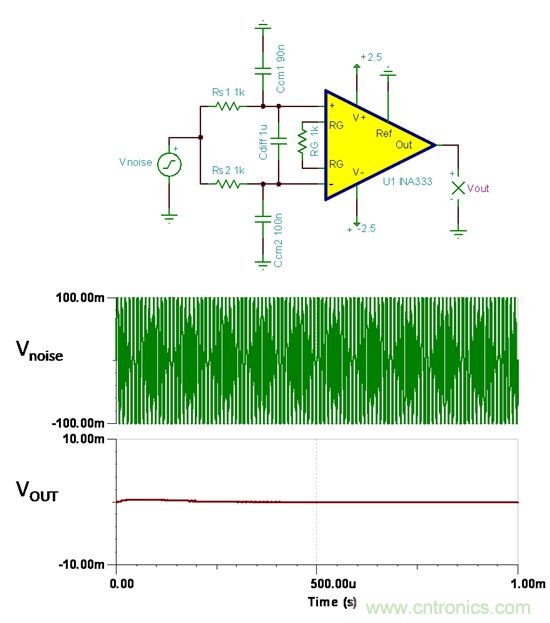

      圖 7 INA333 使用 Cdiff 時獲得改善的噪聲濾波仿真情況

      總之,安裝于儀表放大器前部的低通濾波器應該有一個差動電容,且其大小至少應比共模電容高 10 倍。這樣,通過減小 Ccm 不匹配的影響,讓共模噪聲變為差動噪聲,從而極大地提高濾波器的效率。
