      工程師經驗:去加重學習筆記分享

      發布時間:2015-05-07 來源:王萍 一博科技 責任編輯:sherry

      【導讀】在長距離高速串行信號傳輸時,由于傳輸線對高頻分量損耗更多,接收端眼圖閉合。為了得到符合要求的眼圖均衡技術被廣泛應用。其基本原理就是增加高頻分量以彌補傳輸線的高頻損耗。我們?cè)隍?qū)動端最常見的就是預加重(pre-emphasis)和去加重(de-emphasis)。

      下面是去加重的功能演示。

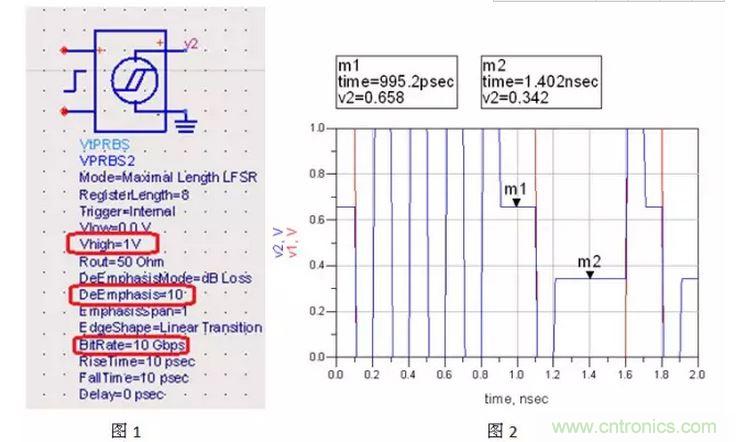

      圖2中藍色信號是驅動端速率為10Gbps(基頻為5GHz),輸出幅值為1V,去加重為10db時的輸出波形,紅色為去加重為0時的輸出波形。

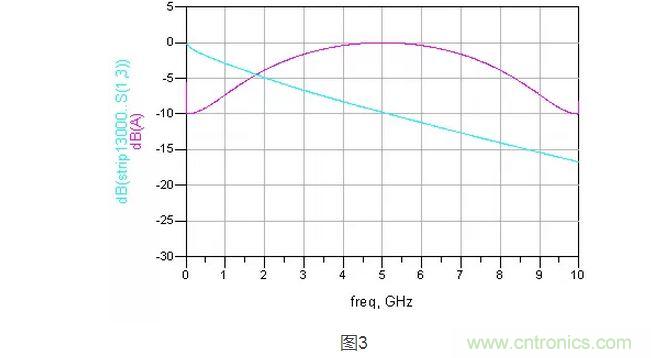

      去加重的頻響曲線如下圖紅色曲線,淺藍色為一根5GHz時衰減為10db傳輸線:
      去加重的頻響曲線

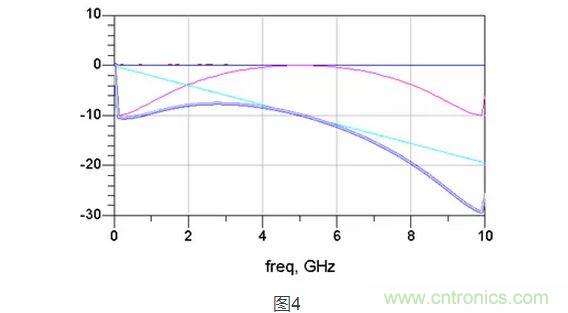

      可以看到,去加重將低頻衰減了10db,5GHz時衰減為零。所以去加重和5GHz時衰減為10db通道相加得到的效果是低頻和高頻等幅衰減(紫色線)。
      去加重的頻響曲線

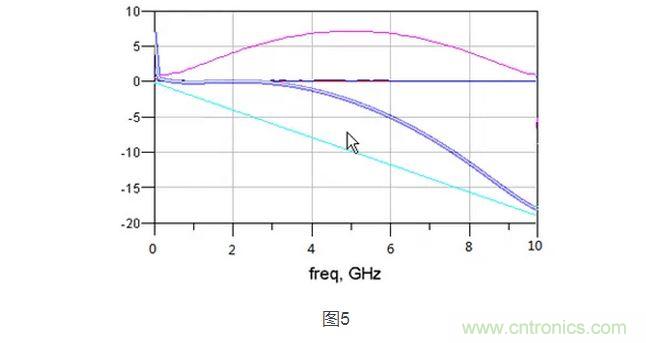

      那么接下來將輸出幅值拉高,就可以得到完美的頻響了。紫色曲線是輸出幅值拉高2.3V時的頻響,是不是大有改善啊?
      去加重的頻響曲線
      [page]

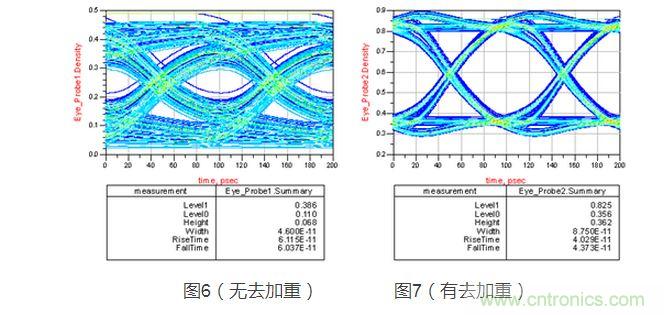

      時域波形再來驗證一下效果哈。
      時域波形

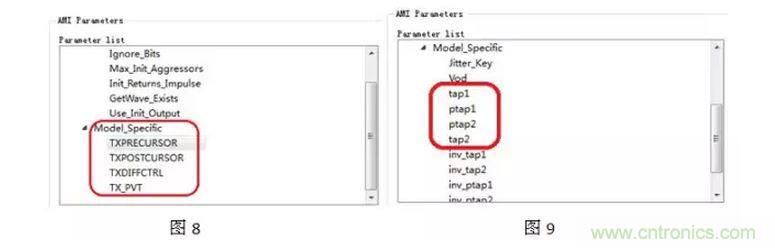

      果然有效果吧。我們常見的AMI模型里,一般就是包括圖8所示四個控制參數。其中PRECURSOR和POSTCURSOR就是去加重的抽頭,PRECURSOR是變化的前一位,POSTCURSOR是變化的后一位,更強的芯片會有更多的PRECURSOR和POSTCURSOR(如圖9,分別有2個PRECURSOR和POSTCURSOR)。TXDIFFCTRL是輸出波形幅值控制,TX_PVT是驅動能力選擇(fast,slow,typical)。
      時域波形

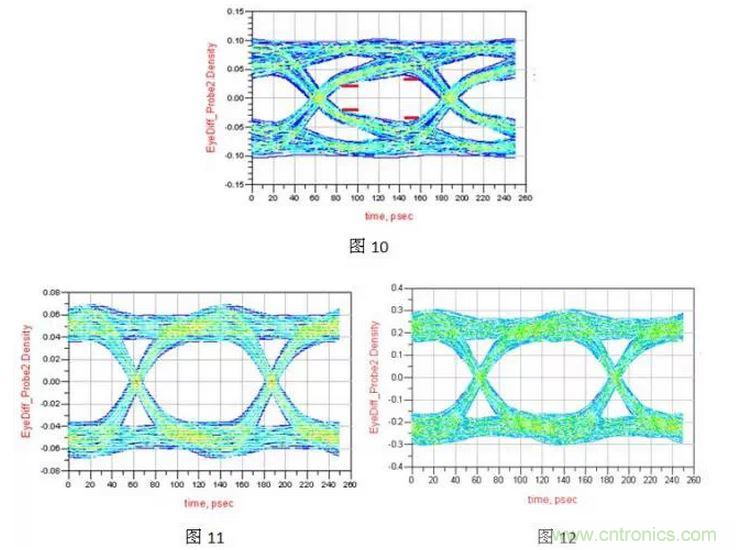

      一般調節這些選項時可以先觀察眼圖的特點。比如下邊這個眼圖,左邊部分眼高較小,將POSTCURSOR(變化的后一位)調大,得到圖11的眼圖,這個眼睛就左右比較均衡,再將輸出幅值一調,就可以得到符合要求的眼圖(圖12)了。如果是右邊部分眼高小,就可以通過PRECURSOR來調節。
      時域波形
      我們演示時的通道只是一根傳輸線,實際的通道有連接器,有過孔,級聯起來的通道就是下面的情況。
