【導讀】八路無線遙控現在市面上有賣的，但是如果自己制作是不是很牛逼？本文就教大家如何用單片機AT89C2051做八路無線遙控，從原理圖開始，到視頻詳解如何DIY八路無線遙控，希望能滿足電子發燒友的你們！
今天我來教大家用AT89C2051做八路無線遙控，無線模塊我采用了一對315MHZ的接收發射頭，首先我們來看一下原理圖。

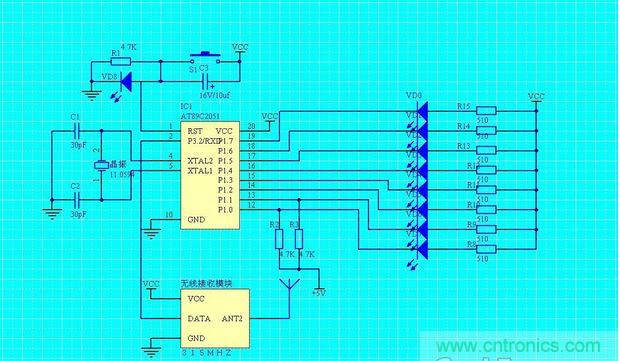

接收部分：

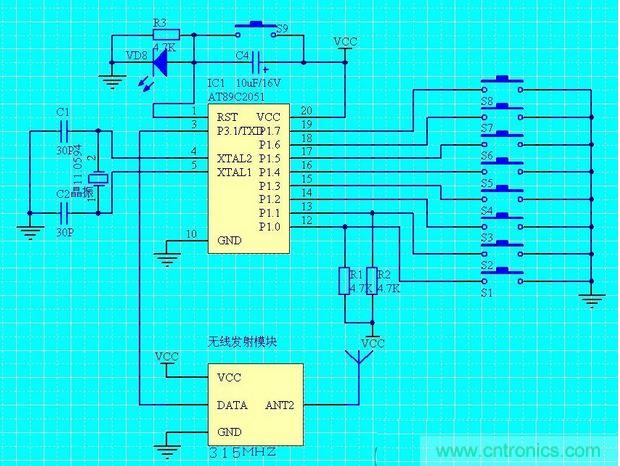

發射部分：
圖中的VD8是復位指示燈，它的做用是當你按下復位按鈕時VD8會發光，這時候復位是好的，如果不發光復位是壞的。圖中的VD約58要加限流電阻大00Ω就差不多了，在電路圖我就偷個懶不加了，不過焊接的時候一定要加上。還有AT89C2051在p1.0和p1.1口一定要加上拉電阻，下面上焊接圖。
[page]

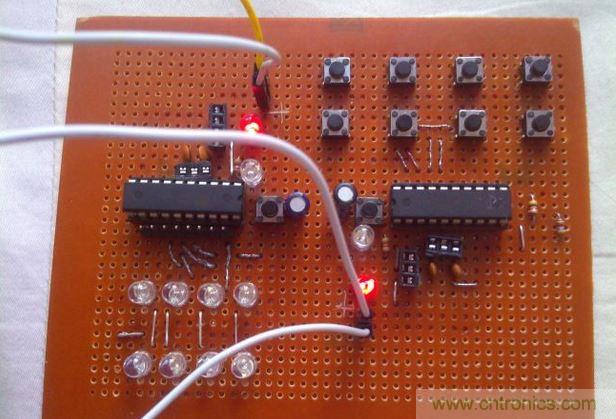

先來個正面照：
反面照：

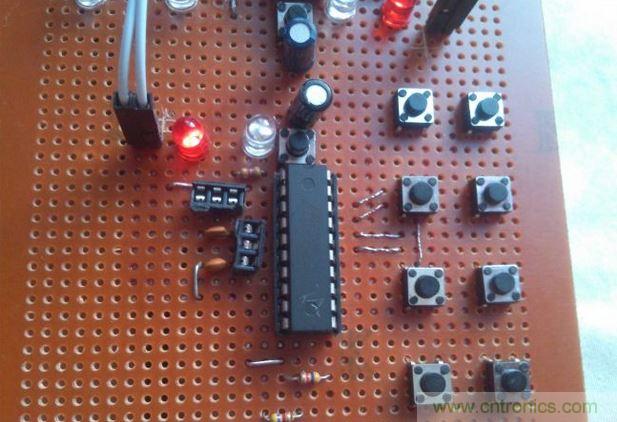

發射部分：

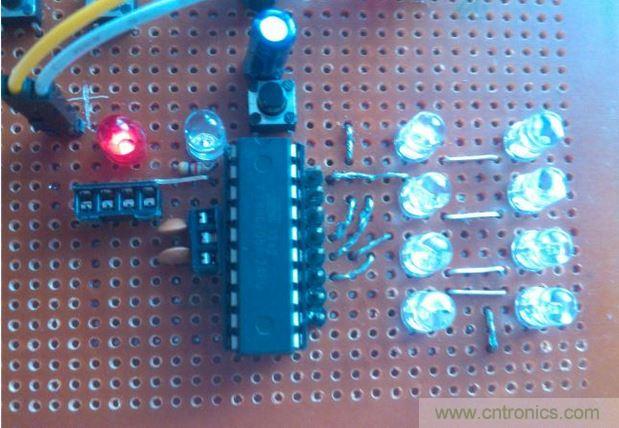

接收部分:
由于我的模塊壞了現在只能用線把接收和發射部分連接在一起，（那破模塊買來就是壞的，坑爹的淘寶）最后借用老師的模塊在開發板上試了一下，成功了，然后又經過半天的時間把這板子焊了出來（用了一卷焊錫），最后調試成功，在這里要注意一下焊晶振的時候一定要快點焊是去，否則很容易壞，還有在接收電路哪里我加了一排排針以便日后的擴展（我真是太機智了）。
[page]
下面上視頻，看看效果。
