      一個正負5v穩壓電源的簡單制作

      發布時間:2022-02-16 責任編輯:lina

      【導讀】在正常情況下我們很難找到一個標準的正負電源,就連我們使用的電池電壓都是正的,如果找到一個負電源那真是很難,而我們又會經常會用到正負電源,這時候我們就得想辦法得到一個正負電源了,今天就教給大家一個非常簡單的方法,讓你輕輕松松制作一個正負5v的穩壓電源。


      在正常情況下我們很難找到一個標準的正負電源,就連我們使用的電池電壓都是正的,如果找到一個負電源那真是很難,而我們又會經常會用到正負電源,這時候我們就得想辦法得到一個正負電源了,今天就教給大家一個非常簡單的方法,讓你輕輕松松制作一個正負5v的穩壓電源。

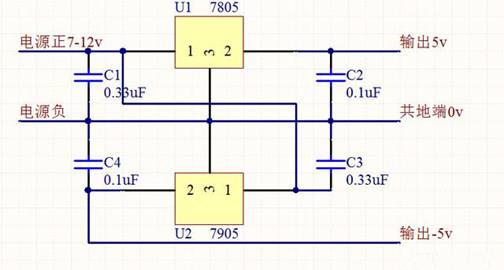

      我們先來看下設計原理圖(7905的1和2序號互換一下,原理圖中沒更過過來,電路可以使用,大家放心)教你用很簡單的方法做一個正負5v穩壓電源


      正負穩壓電源原理圖


      一個正負5v穩壓電源的簡單制作


      由上圖可以看出這款正負穩壓電源所使用元件有三端穩壓器7805和7905,兩個0.1uf電容還有兩個0.33uf電容,就這些元件不算多吧,電源的輸入電壓很好在7-10v之間,輸入12v的電源也沒關系,可以正常使用。


      我們重點說一下三端穩壓器7805和7905,這是兩種相互對立的穩壓器,前者7805是穩定正5v的穩壓器,而后者7905是穩定負5v的穩壓器,這兩個我們綜合利用起來就可以設計一個正負5v的穩壓器。


      我們這款穩壓器的輸出電流大概在1.5A以下,因此我們這個穩壓電源的很大功率為7.5W,對于一般的電流足夠我們使用了,如果你想要更大的電流可以通過加入三極管增大輸出電流,想擴展的朋友可以去擴展。

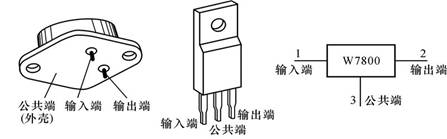

      原理圖中我們可以看到三端穩壓器有三個引腳,我也分別給了編號,如果大家沒看懂可以參考下面這個原理圖找到對應的引腳。


      一個正負5v穩壓電源的簡單制作


      我們在講解的時候,也是給大家一個通用模板,就像這個電路我們實現了正負5v電源的設計,如果你想設計12v的電源其實這個電路也是可以的,我們只需要更換一下三端穩壓器就可以了,12v的電源我們可以選用7812和7912只需把這兩個穩壓器更換掉圖上的兩個就可以了。


      當然也不限于這兩種,78和79系列的有很多,我們大家可以根據自己的需要進行選擇,但是記得輸入電壓要比輸出電壓大于等于2v。
